双滑轮式起重机吊钩组三维结构设计

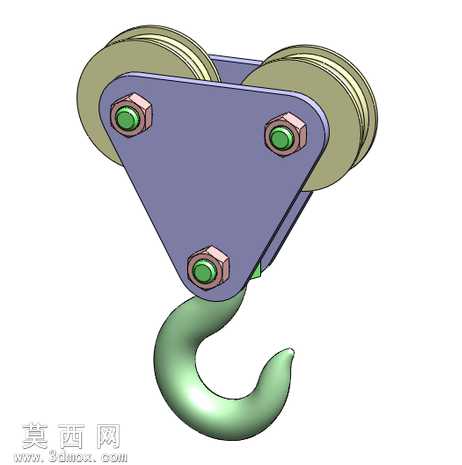

本作品为双滑轮结构起重机吊钩组的三维设计成果，建模过程严格遵循起重机械吊具的实际设计规范，完整还原了吊钩组各组成部件的装配关系与结构细节。建模阶段首先依据起重吊钩的载荷参数确定各部件尺寸比例，依次完成滑轮、三角架板、连接销轴、锁紧螺母、吊钩本体的独立零件建模，再通过装配约束完成整体组装，确保各部件的配合间隙、转动自由度符合实际使用要求。滑轮部分采用双槽并列设计，建模时还原了轮缘的圆弧槽结构，能够适配双根起重钢丝绳的缠绕需求，轮体与中心销轴的配合位置预留了合理的转动间隙，保证滑轮可绕销轴灵活转动，降低钢丝绳运行过程中的摩擦损耗。三角连接架板采用高强度钢板的结构形态建模，三个连接孔位的位置经过力学排布优化，上部两个孔位用于安装滑轮销轴，下部孔位用于连接吊钩，整体呈等腰三角分布，可均匀传递起吊载荷，避免局部应力集中；连接销轴端部的六角锁紧螺母建模细节完整，还原了螺母与架板贴合面的压紧结构，保证连接可靠性。吊钩本体采用锻造吊钩的曲面形态建模，钩身的弯曲弧度、钩尖的防脱结构位置都符合起重吊钩的安全设计标准，钩头与上部连接部位的过渡圆弧做了平滑处理，减少应力集中风险。材质渲染方面，滑轮轮体采用军绿色硬质金属材质表现，三角架板采用蓝紫色高强度合金钢板质感，吊钩本体采用亮绿色锻钢金属质感，锁紧螺母采用金属原色搭配端部绿色防护层的效果，各部件材质区分清晰，能够直观展现不同零件的材质特性与功能区分。整体设计充分考虑起重作业的载荷传递路径，双滑轮结构可有效降低单根钢丝绳的受力，三角架的对称结构保证起吊过程中受力均衡，吊钩的曲面设计既满足挂取吊物的操作便利性，又符合起重安全的强度要求，完整呈现了起重吊钩组从零件结构到整体装配的全部设计细节，可用于起重机械结构教学、吊具设计参考等场景。
