工厂用便携式旋臂起重设备结构设计

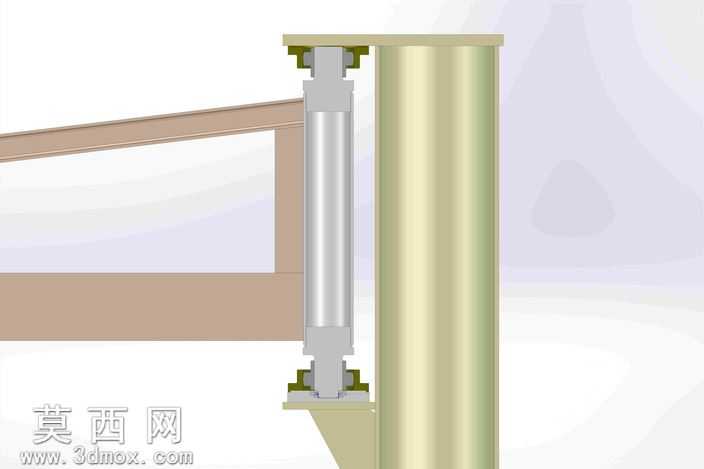

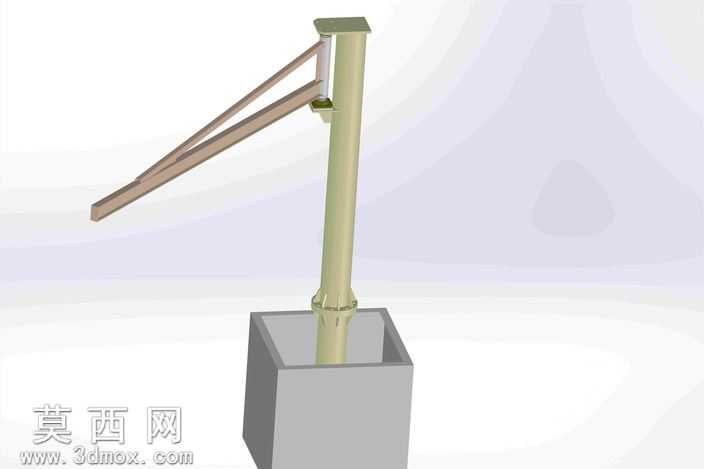

本作品为适配生产车间小吨位重物转运需求的便携式旋臂起重设备三维建模成果，建模过程中严格遵循起重设备安全设计规范，以SolidWorks为核心建模工具完成全参数化结构搭建，确保各部件尺寸可根据实际安装场景灵活调整。模型整体采用立柱加旋臂的经典布局，立柱部分选用金属哑光材质模拟工业级钢制立柱的厚重质感，表面做细微的磨砂纹理处理还原真实钢材的表面肌理，立柱底部设计有适配水泥地基的安装结构，可通过膨胀螺栓实现与地面的刚性固定，保障设备作业时的整体稳定性。旋臂部分采用高强度铝合金材质模拟，在保证结构强度的同时降低臂体自重，提升旋臂转动的灵活性，臂体与立柱的连接部位设计有带密封结构的回转支撑组件，建模时还原了支撑内部的滚珠、保持架等细节结构，确保旋臂可实现360度平稳回转，无卡滞、晃动问题。起升机构采用电动推杆搭配定滑轮组的结构设计，推杆部分做镀铬亮面材质处理，还原液压推杆的金属光泽，滑轮组部分还原了轮体、销轴、防脱挡板等细节，可实现最大250公斤的升力输出，3米的起升高度可覆盖常规生产工位的物料转运需求。建模过程中对各连接部位的螺栓、销轴、限位块等标准件均做了精细化建模，未采用简化替代结构，确保模型可直接用于后续的工程出图、结构校核与运动仿真。渲染阶段采用工业场景常用的柔和顶光搭配侧方补光，突出金属部件的材质层次与结构轮廓，对臂体与立柱的配合间隙、推杆的伸缩行程、滑轮的转动空间均做了干涉检查，确保各运动部件在全行程范围内无结构干涉。设计思路上充分考虑设备的便携安装属性，整体结构采用模块化拆分设计，立柱、旋臂、起升机构均可拆分运输，现场安装无需大型吊装设备，仅需常规工具即可完成组装调试，适配多工位临时起重作业、小型加工车间物料周转、设备检修零部件吊装等多种使用场景，在保障作业安全的前提下最大化降低设备的部署成本与使用门槛，模型中还预留了行程限位器、过载保护装置的安装位，可根据实际使用需求拓展对应的安全功能，进一步提升设备作业的安全系数。
