风力发电机组简易三维设计模型

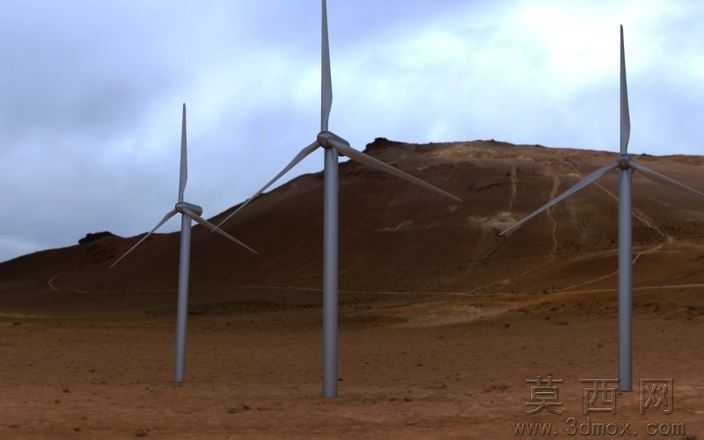

本模型为风力发电机组的简化三维设计成果，建模阶段以主流三维CAD软件为基础工具，首先梳理风力发电机组的核心组成逻辑，依次完成塔筒、机舱、轮毂、三叶片等核心部件的草绘轮廓搭建，通过拉伸、旋转、放样等基础特征命令生成各部件的基础实体，再对叶片翼型曲面、塔筒连接法兰、机舱外罩曲面等部位做精细化修整，省略了非核心的内部细碎电气元件结构，保留整机的核心装配关系，各部件按照实际安装逻辑完成装配约束，可实现整机结构的直观展示。参数设计层面，模型按照等比例简化原则设定尺寸，塔筒为等径直筒结构设定合理的高径比，三叶片采用对称翼型简化轮廓，叶片长度与塔筒高度、机舱尺寸匹配常规小型风力发电机组的比例关系，轮毂与叶片、机舱与塔筒的连接部位预留了标准装配接口，整体参数符合入门级风力发电机组的通用设计规范，无尺寸冲突与装配干涉问题。渲染材质环节，塔筒、机舱外壳采用哑光浅灰色金属材质模拟钢结构涂装效果，叶片采用半哑光浅灰色复合材料质感，场景地面采用沙土地材质搭配荒漠山地背景，还原风电场的真实部署环境，渲染时添加自然天光与环境漫反射效果，突出整机的轮廓立体感与结构辨识度，无需复杂光影即可清晰展示各部件的形态与位置关系。结构原理上，模型还原了水平轴风力发电机组的经典结构，高耸的塔筒用于将风轮抬升至合适高度获取稳定风能，三叶片风轮在风力作用下带动轮毂旋转，将风能转化为机械能传递至机舱内部的传动与发电结构，机舱可实现偏航对风动作调整风轮朝向，整体结构符合水平轴风力发电机的基本工作逻辑，可直观展示风能捕获到能量转换的结构载体形态。软件兼容方面，模型提供STEP、IGES两种通用三维格式输出，可兼容SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维设计软件，导入后可直接查看装配结构，也可根据需求对部件做进一步的参数修改与结构细化，不会出现特征丢失、破面等影响使用的问题，适配不同设计软件用户的使用需求。研发教学应用层面，该模型可作为新能源装备相关课程的教学演示素材，帮助初学者快速理解水平轴风力发电机组的整体结构组成与部件布局，也可作为新能源项目方案展示的基础模型，用于风电场规划演示、科普展品设计的基础参考，还可作为入门级三维建模练习的参考案例，帮助学习者掌握大型装备类模型的简化建模思路与装配逻辑，降低风力发电装备相关内容的学习门槛。
