三叶片风力发电机组Autodesk Inventor模型

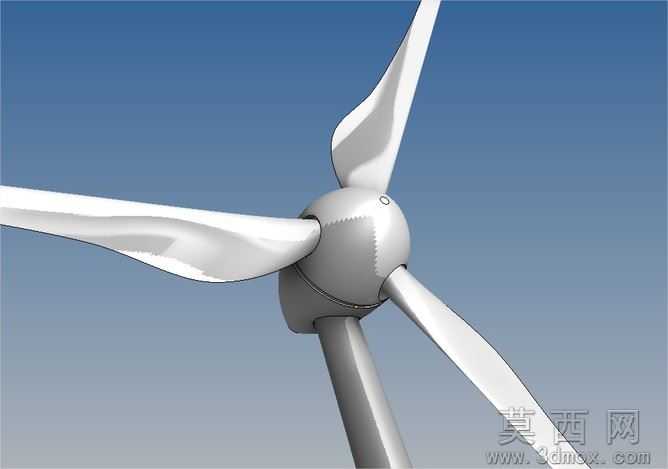

本模型为三叶片水平轴风力发电机组三维设计成果，建模阶段结合专业翼型开发工具完成核心结构搭建：首先通过NACA4翼型配置工具生成叶片基础翼型截面，再借助叶片轮廓专用开发程序完成沿展向的翼型坐标放样，利用软件的悬空曲面造型功能完成叶片扭曲曲面的顺滑过渡，精准还原真实风电叶片的气动外形特征，整体建模流程严格遵循风电装备的气动设计逻辑，保证叶片各截面弦长、扭转角的参数匹配度。参数设计层面，模型完整还原了风电机组的核心结构比例，包含三片对称布置的玻璃钢材质叶片、集成偏航与变桨机构的机舱主体、支撑整机的锥形塔筒结构，各部件的装配间隙、连接结构均按照小型水平轴风电机组的通用设计规范设定，叶片与轮毂的连接法兰、机舱与塔筒的回转支撑结构均做了细节还原，可直接用于结构干涉检查与装配工艺验证。渲染材质方面，叶片采用哑光白色玻璃钢材质表现，还原真实风电叶片的涂层质感，轮毂与机舱外壳采用银灰色金属漆材质模拟铸铝壳体的表面效果，塔筒采用浅灰色哑光钢材材质，渲染背景选用渐变蓝天环境，突出风电机组的户外应用场景，整体渲染效果清晰展现各部件的外形轮廓与装配关系。结构原理上，模型完整呈现水平轴风力发电机的核心工作逻辑：来流风吹动三叶片产生气动转矩，通过轮毂将转矩传递至机舱内的传动链，塔筒支撑整机到达适宜捕风高度，三叶片的对称布置保证了转子运行的动平衡，叶片的翼型设计确保在不同风速下均可获得较高的风能利用系数，整体结构符合升力型水平轴风电机组的经典构型。软件兼容层面，模型源文件为Autodesk Inventor2012版本创建，同时导出通用STL格式文件，可被SolidWorks、UG、Creo等主流三维机械设计软件直接打开编辑，STL格式可支持3D打印验证、模型轻量化展示等多场景应用，无需额外的格式转换操作即可跨平台使用。研发教学应用层面，该模型可作为新能源装备设计课程的教学案例，帮助学习者理解风电机组的整体结构组成与叶片气动设计逻辑，也可用于小型风电装备的概念研发阶段的方案展示，还可作为风电科普场景的三维演示素材，辅助讲解风力发电的基本原理与装备结构特征，同时也能为相关机械设计从业者提供风电类产品的建模参考，掌握曲面类机械零件的放样建模方法。
