不锈钢尼龙嵌件防松六角螺母设计

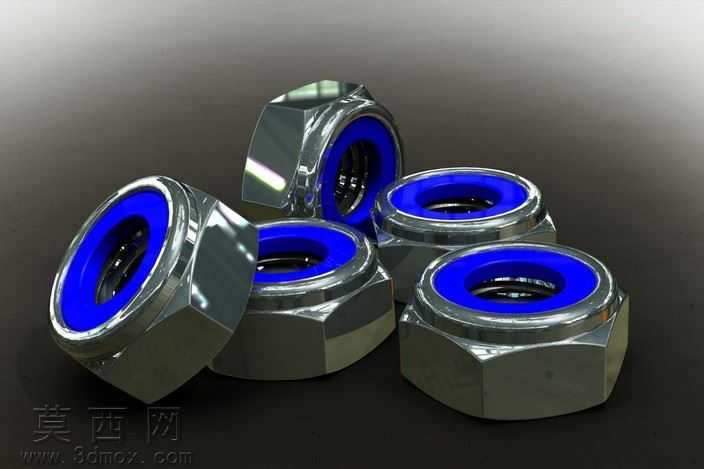

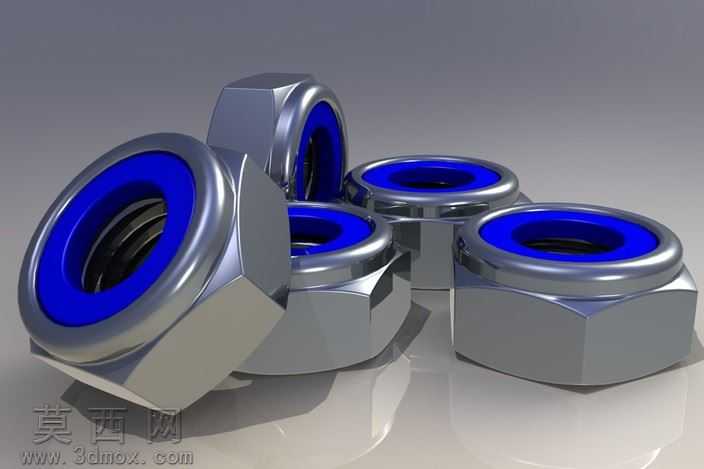

本作品为M10规格尼龙圈自锁防松螺母的三维建模设计，建模阶段首先依据螺纹紧固件相关尺寸规范，确定六角头部对边、对角尺寸，螺母整体厚度，内嵌尼龙圈的槽位尺寸、内径公差等核心参数，先通过草图绘制六角外轮廓与螺母主体回转截面，采用拉伸、回转命令生成螺母金属基体的基础形态，随后在基体上端加工出适配尼龙嵌件的环形卡槽，再通过螺旋线扫描切除生成标准M10内螺纹结构，螺纹牙型严格遵循公制螺纹规范，保证牙距、牙型角的参数精度，确保与对应规格外螺纹的适配性。材质与渲染阶段，金属基体采用316不锈钢材质参数，调整金属材质的反射率、粗糙度与环境贴图参数，还原不锈钢冷锻加工后的亮面金属质感，边缘处做细微的倒角高光处理，模拟实际五金件的加工倒角细节；内嵌的尼龙防松圈采用深蓝色工程塑料材质，调整材质的漫反射颜色、低反光度与轻微的磨砂质感，区分金属与非金属部件的视觉差异，场景内采用柔和的多光源布光，添加柔和的地面阴影与环境反射，让多个螺母堆叠摆放的渲染效果更具真实感，清晰展现产品的外观细节。结构设计上，这款防松螺母依靠内嵌的尼龙圈实现自锁功能，尼龙圈内径略小于螺纹大径，当外螺纹拧入时，尼龙圈发生弹性形变，对螺纹牙产生持续的径向抱紧力，同时填充螺纹配合间隙，在振动工况下避免螺纹副发生相对转动松脱，相比普通六角螺母具备更优异的防松性能，适用于存在持续振动的机械设备连接场景。建模过程中对尼龙圈与金属基体的配合公差做了合理设置，既保证尼龙圈可以稳固嵌装在卡槽内不发生脱落，也预留了螺纹拧入时尼龙圈的形变空间，整体模型结构完整，细节还原度高，可用于紧固件装配演示、产品宣传渲染、机械结构设计选型参考等场景。
