实木箱体Champ型吉他功放机柜结构设计

　　这款实木结构的Champ型功放机柜，主要面向小型电声演奏场景设计，适配桌面练习、小型室内演出、工作室录音等使用需求，核心功能是承载挡泥板系列Champ功放电路模块与8英寸扬声器单元，为电声信号放大提供稳定的安装载体与声学谐振腔体。从结构设计逻辑来看，整体采用家具式柜体思路，区别于常规金属功放机箱的冷硬质感，主体选用Purebond枫木胶合板作为主结构板材，边缘采用实心橡木做镶边处理，既保证了柜体结构强度，又能通过实木材质的谐振特性优化扬声器的中低频发声表现，避免金属箱体易产生的谐振杂音问题。

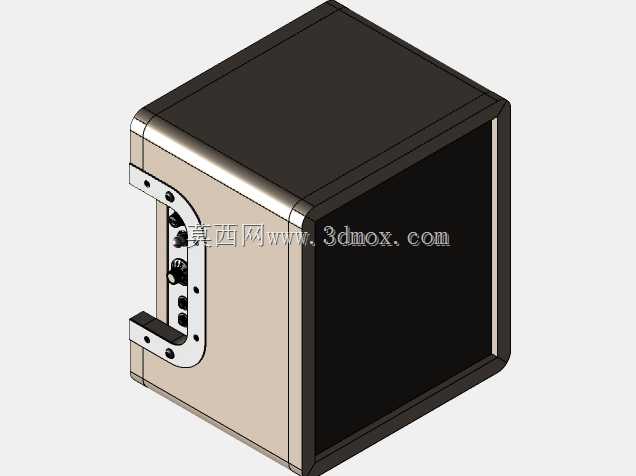

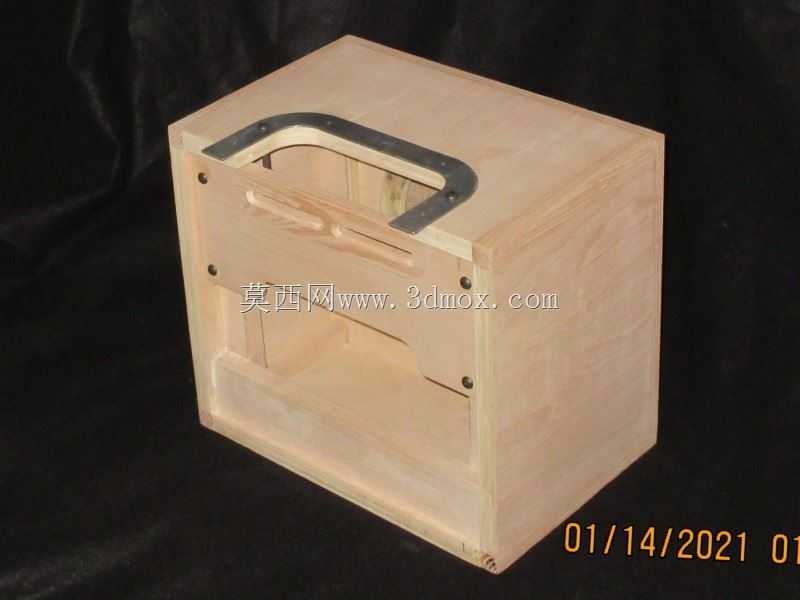

　　加工工艺层面，柜体板材采用CNC刨切工艺完成裁切，保证各拼接面的平面度与尺寸精度，顶部提手部分采用CNC等离子切割不锈钢材质制作，兼顾承重强度与握持手感，提手安装孔位做沉头处理，避免安装后螺栓突出影响外观与使用安全。内部腔体尺寸严格匹配标准挡泥板支架式底盘的安装边界，预留的扬声器安装位可直接适配常规8英寸全频扬声器，安装孔位按照行业通用孔距设计，无需二次打孔即可完成核心部件装配。

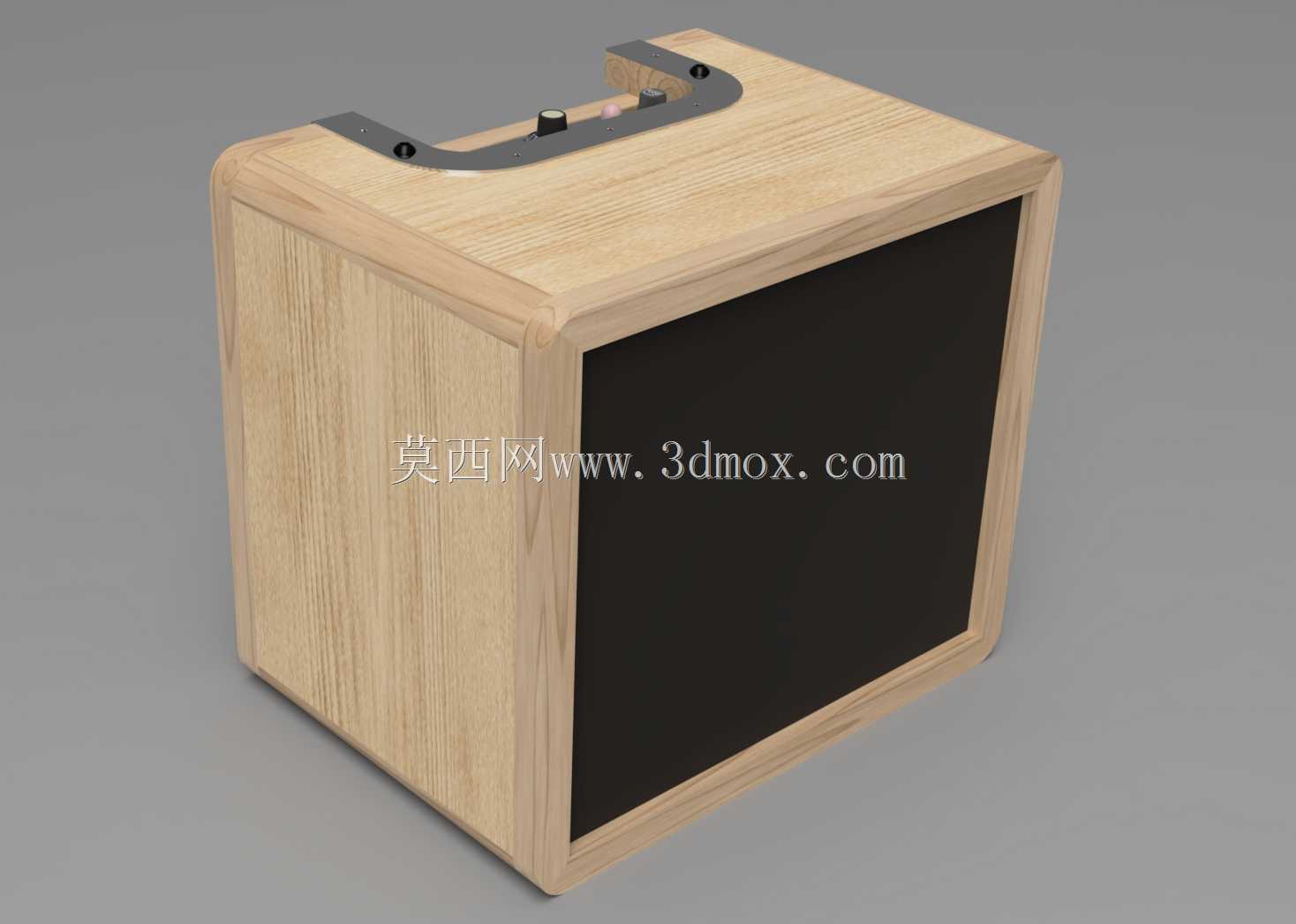

　　设计迭代过程中，针对早期版本的装配痛点做了多处优化：橡木镶边的外角全部做圆角处理，既避免尖锐边角在搬运、使用过程中造成磕碰损伤，也让整体外观更贴合家居场景的融合度；内部腔体做了结构精简，整合了冗余的内部支撑组件，减少不必要的材料占用，同时优化了内部走线空间，让电路模块的布线更规整，降低信号干扰风险；针对早期版本的安装通孔深度问题做了调整，统一通孔加工深度，避免螺栓穿透板材影响外观完整性，同时去除了非必要的内部功能结构，在保证结构强度的前提下减轻整体柜体重量，配合顶部不锈钢提手，可方便单人完成搬运转移。

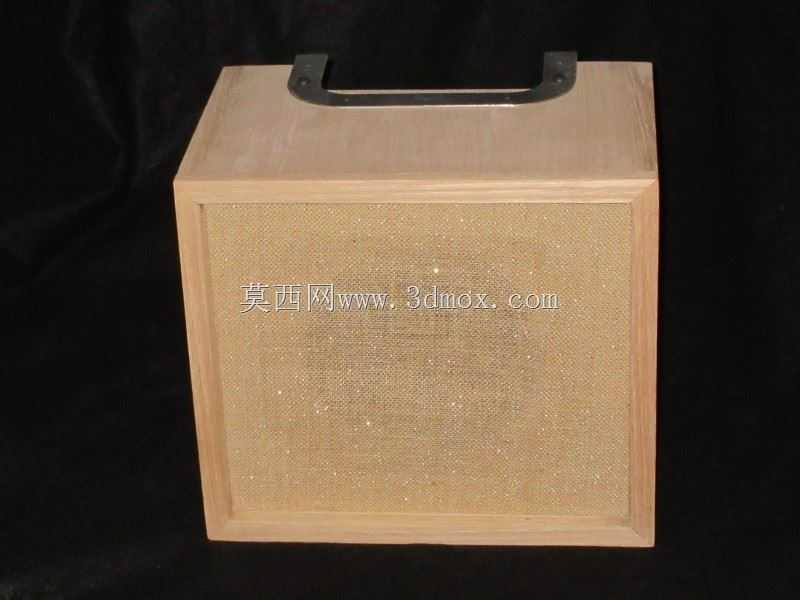

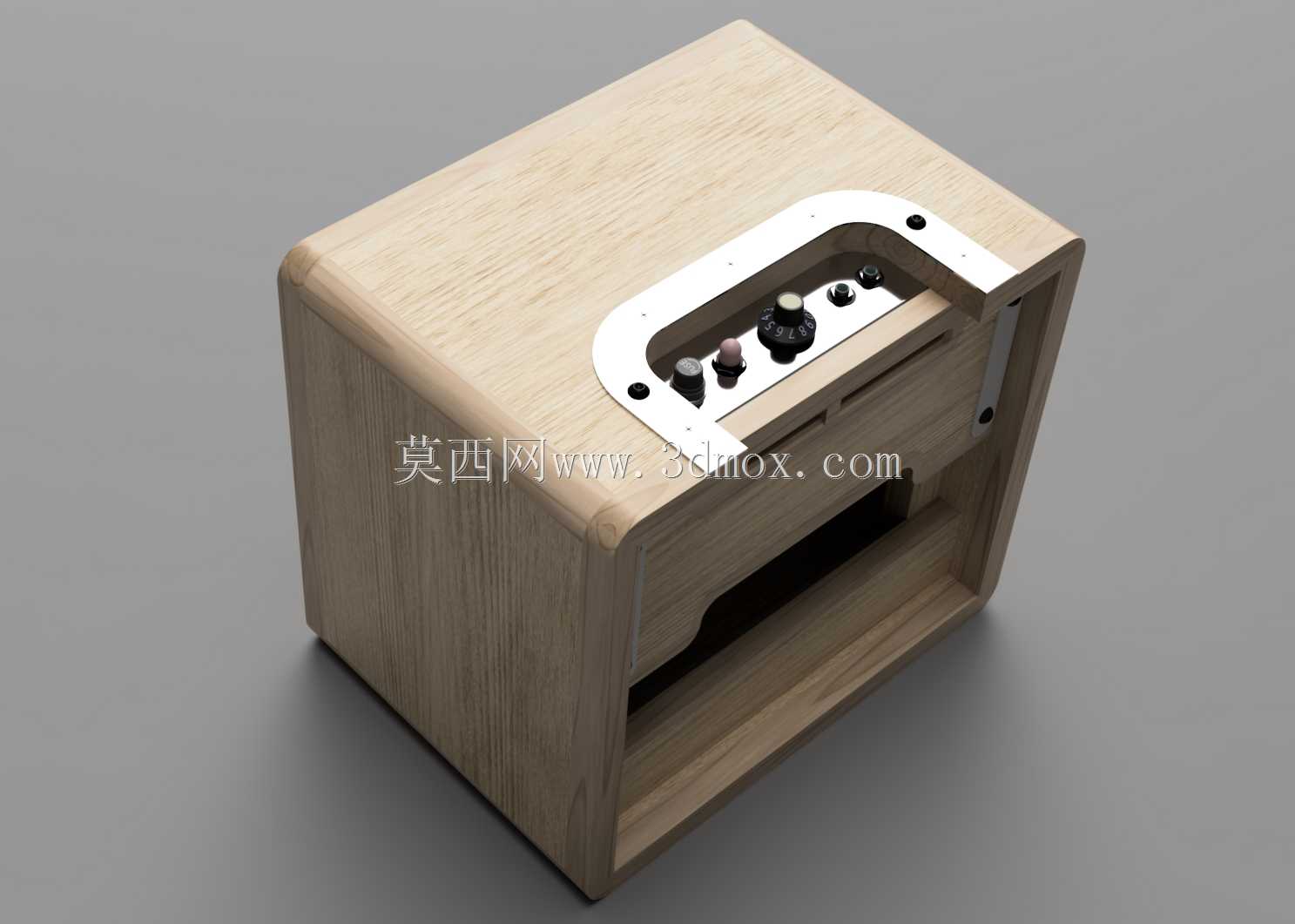

　　从安装适配性来看，柜体的前后面板预留了电路接口、控制旋钮的对应开孔，用户可根据自身电路配置完成对应部件的安装，前方面板的布质网罩采用可拆卸结构，方便后期对扬声器进行维护更换，柜体拼接处采用榫卯加胶接的组合方式，相比单纯的钉接结构，长期使用不易出现松动开裂问题，可适应不同温湿度环境下的木材形变，保证结构长期稳定性。
