角度可调式等离子喷涂展位承载转盘

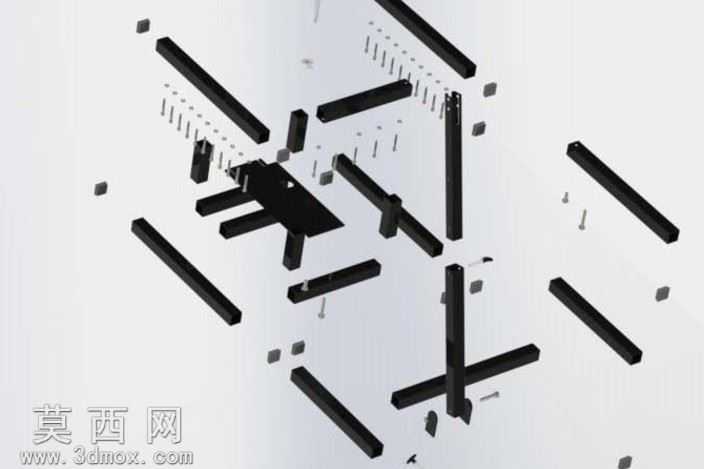

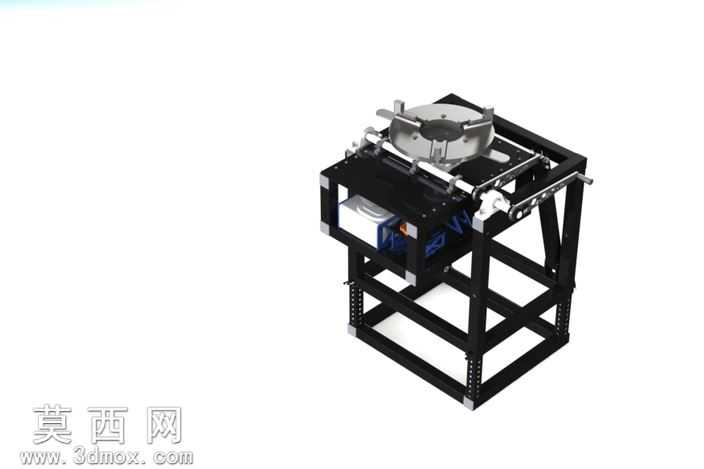

本作品为面向等离子喷涂作业场景设计的角度可调式展位转盘三维模型，整体采用模块化设计思路完成建模搭建，在三维建模过程中严格遵循机械装配逻辑，对各功能部件的配合关系做了精准还原。模型主体分为底部支撑框架、角度调节机构、旋转承载平台三个核心部分，底部支撑框架采用工业铝型材搭配标准角件拼接的结构形式，建模时还原了铝型材的槽道特征、角件的安装孔位以及底部调平脚垫的结构，保证支撑结构的稳定性表现符合实际工装的承重需求。角度调节机构部分，建模时还原了手动调节摇杆、角度锁止组件、铰接支撑臂的结构细节，通过铰接副的参数设置模拟实际角度调节的行程范围，可实现承载平台在设定角度区间内的无级调整与锁止固定，满足等离子喷涂作业中不同倾斜角度的加工工位需求。顶部旋转承载平台设置了工件装夹定位结构，建模时还原了平台表面的T型槽特征、快速夹钳的安装位以及旋转驱动组件的内部传动结构，可实现承载工件的周向旋转进给，配合角度调节功能覆盖工件不同方位的喷涂作业面。材质渲染环节，对框架部分赋予哑光黑色金属喷塑材质，调节传动部件赋予银灰色金属切削材质，脚垫、操作手柄等部件赋予防滑橡胶材质，平台工作面赋予耐磨不锈钢材质，通过材质区分清晰呈现各部件的功能属性，渲染效果贴合工业设备的真实质感。整体设计围绕等离子喷涂作业的实际工位需求展开，兼顾了结构稳定性、调节便捷性与装夹通用性，模型完整还原了原型设备的装配关系与功能特征，可作为喷涂工装设计参考、工位布局模拟使用，当前呈现的为首个原型版本的三维结构，后续可根据实际测试数据对调节精度、承载能力做进一步优化迭代。
