电火花加工用电极工装三维结构设计

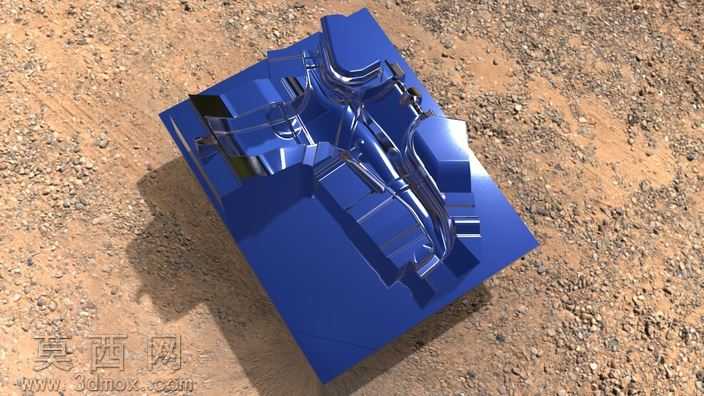

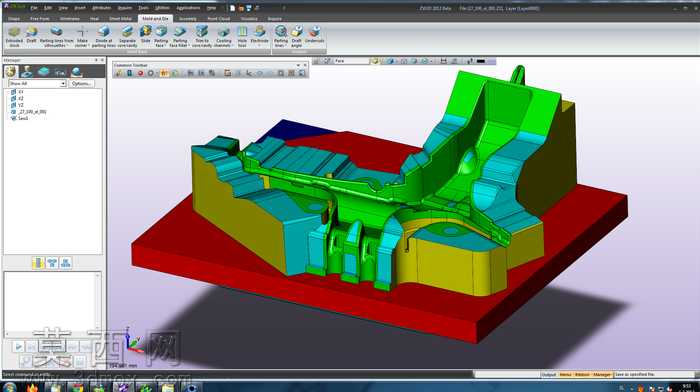

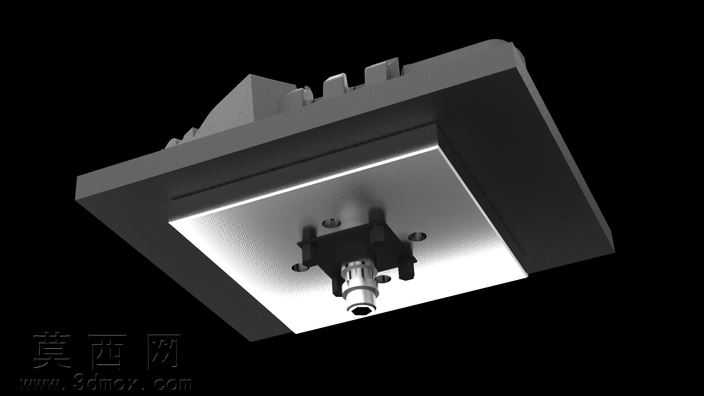

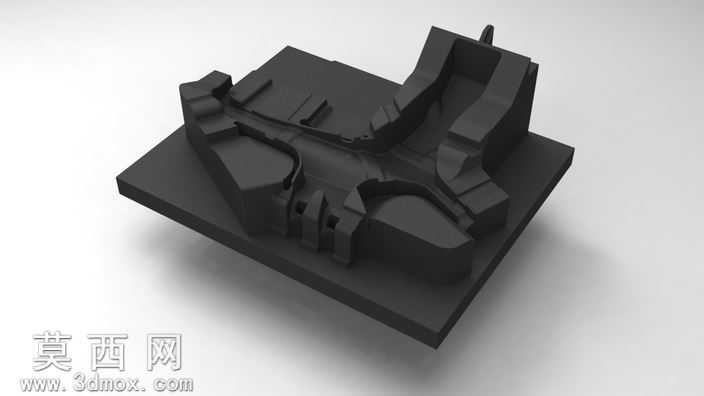

本作品为电火花加工场景使用的电极三维结构模型，建模过程严格遵循电火花加工电极的实际生产设计逻辑，首先基于待加工型腔的成型轮廓进行反向结构推导，在三维建模环境中先完成电极工作型面的精准构建，确保型面的曲面过渡、棱角特征完全匹配待加工工件的放电需求，规避放电间隙偏差导致的成型缺陷。模型整体采用一体式基座加成型工作端的结构设计，基座部分做了规整的平面与定位基准边设计，可直接适配常见的电火花机床装夹工位，无需额外加装辅助定位结构，有效减少装夹调校的辅助工时。建模阶段对电极的排屑结构做了针对性优化，在型面的深腔、窄缝位置预留了适配冲液路径的避让空间，避免放电加工过程中蚀除物堆积造成的积碳、拉弧问题，提升放电加工的稳定性与成型表面质量。材质表现上采用了电极常用的紫铜/石墨材质视觉效果，渲染阶段通过哑光深灰质感还原石墨电极的真实外观，光影设置突出型面的复杂曲面起伏与棱角细节，可清晰展示各结构的衔接关系与尺寸比例。设计过程中充分考虑电极的损耗补偿需求，在成型端的垂直进给方向预留了合理的损耗补偿余量，基座与工作端的衔接位置做了加强筋结构处理，避免大尺寸电极在装夹、移动过程中出现形变，保证加工过程中的位置精度。模型整体尺寸为241mm×196mm×120mm，属于大规格电火花加工电极，结构设计覆盖了从装夹定位、放电成型到排屑、防形变的全流程生产需求，所有结构特征均符合实际电火花加工的工艺要求，无违反生产保密协议的定制化专属特征，可作为同类大规格型腔加工电极的设计参考，也可用于电火花加工工艺教学、电极结构认知的演示素材，帮助相关从业者快速理解大尺寸EDM电极的结构设计要点与工艺适配逻辑。
