铣削镗孔三轴铣削机专用夹紧工装

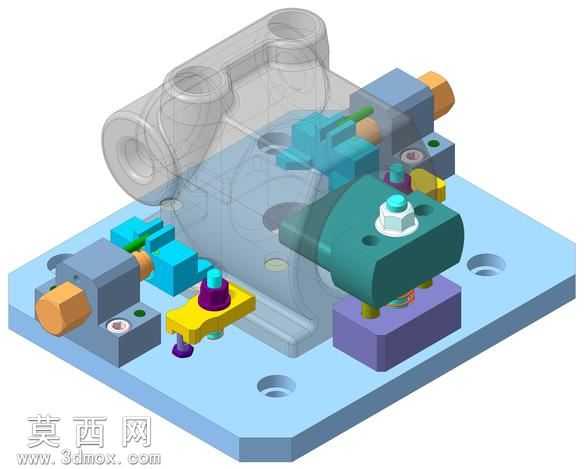

本模型为三轴铣削机配套的铣削与镗孔加工专用夹紧工装，整体采用三维建模软件完成全参数化设计，所有零部件尺寸均遵循机械加工工装设计规范，可直接用于生产参考或二次设计优化。建模过程中对工装的每一处结构都做了精细化还原，从底座的安装定位孔、各夹紧模块的装配间隙，到定位元件的配合公差都经过严谨校核，避免出现装配干涉问题。渲染阶段采用工业级材质表现方案，底座部分赋予哑光铸铁材质，还原工装基体耐磨减震的材质特性；夹紧执行元件分别做了不同的材质区分，硬质合金定位块采用高反光金属材质，聚氨酯压头采用半哑光橡塑材质，紧固件采用镀锌钢材质，不同材质的光影表现层次分明，能够清晰区分各功能模块的边界与作用。结构设计上采用多工位复合夹紧思路，底座为带定位销孔的平板式结构，可通过螺栓快速固定在三轴铣床工作台面上，底座上集成了多组定位与夹紧单元：侧向设置有水平推压式夹紧块，可实现工件侧面的基准定位与侧向压紧；上方设置有螺旋压紧机构，通过带压头的螺栓实现工件顶面的垂直压紧；端部设置有可调式定位挡块，可根据工件尺寸调整定位位置，适配一定尺寸范围内的壳体类零件加工需求。设计思路围绕铣削与镗孔工序的加工特点展开，充分考虑三轴铣削机的加工行程与走刀路径，所有夹紧元件的布置都避开了刀具加工区域，避免加工过程中出现撞刀问题；同时夹紧力的作用点都对应在工件的刚性支撑位置，防止薄壁工件装夹变形，保证铣削平面、镗削内孔的加工精度。各夹紧单元均设置有调节余量，可通过调整螺栓伸出长度、挡块位置来适配不同规格的工件，提升工装的通用性，减少同类型零件加工的工装制作成本。模型中还还原了工装的细节结构，包括夹紧块的防滑纹路、压头的缓冲垫层、定位销的配合倒角，每一处细节都符合实际工装的生产制造要求，能够直观展现该夹紧工装的装夹原理与使用方式。
