铣床钻床加工用机副装夹工装结构

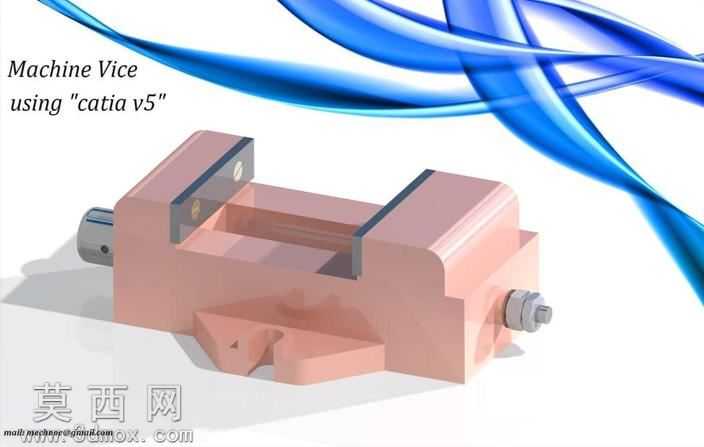

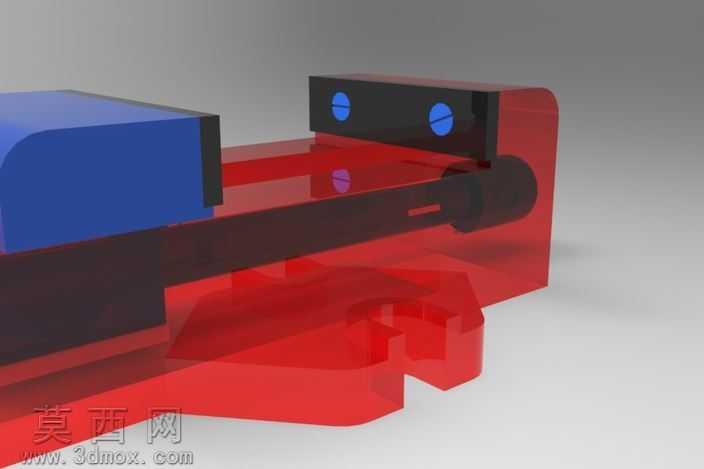

该模型为铣床、钻床加工工序配套的机工装夹部件，整体采用三维参数化建模方式完成，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配关系、配合公差预留位置做了精准还原。模型主体结构分为固定基座、活动压块、锁紧驱动组件三个核心部分，固定基座采用一体化成型的L型承托结构，底部设置有与机床工作台匹配的定位卡槽，可快速完成工装在铣床、钻床工作台上的定位安装，避免加工过程中工装移位影响加工精度。活动压块部分采用对称式双螺栓锁紧结构，压块与工件接触的端面做了防滑纹理设计，可适配不同厚度的待加工工件，保证装夹的稳固性，避免铣削、钻削加工时工件出现窜动。渲染阶段采用了半透明红色材质展示基座的内部腔体结构，清晰呈现出锁紧组件的安装路径与传动逻辑，活动压块采用哑光黑色工程塑料质感材质，与红色基座形成鲜明视觉区分，待装夹的模拟工件采用蓝色哑光金属材质，直观展示工装的装夹行程与适配范围。设计过程中优先考虑工装的实用性与通用性，基座上预留了多组调节安装孔位，可根据不同加工需求调整压块的锁紧位置，无需更换工装即可适配一定尺寸范围内的工件装夹需求，锁紧螺栓采用标准件参数建模，可直接调用对应标准件完成实物加工，降低工装的制造成本与加工周期。整体结构无冗余设计，各部件的受力路径经过合理优化，可承受铣削、钻削加工时产生的径向与轴向切削力，保证加工过程的稳定性，模型的各装配部件均设置了独立的装配约束，可在三维软件中直接模拟装夹动作，验证工装的开合行程与锁紧效果，为后续的实物加工、装配调试提供可靠的三维数据支撑。
