起重用带螺纹连接段锻造吊钩三维模型

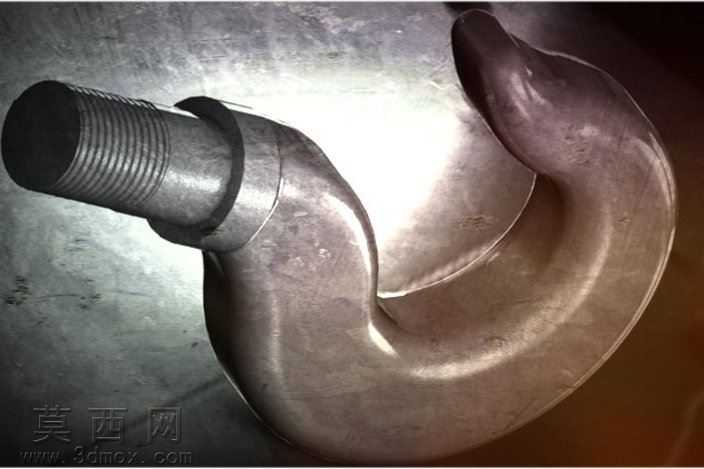

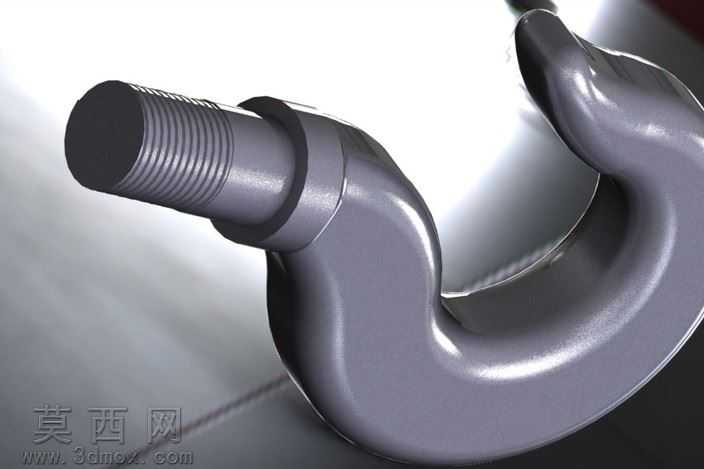

本模型为起重作业场景使用的锻造式吊钩，采用SolidWorks2012版本完成全参数化建模，建模过程严格遵循起重吊钩的实际结构尺寸逻辑，完整还原了吊钩从连接段到钩体的全部结构特征。模型的上部为外螺纹连接段，螺纹特征采用螺旋线扫描切除方式生成，牙型、螺距参数符合起重连接件的通用标准，螺纹段末端设置有轴肩定位结构，用于安装时的轴向限位，保证吊钩与配套吊具连接时的定位精度与装配可靠性。钩体部分采用大曲率平滑过渡的弯弧结构，建模时通过多段样条曲线拟合钩体的轮廓路径，再通过扫描特征生成实体，钩尖位置做了防脱结构的预留设计，钩身截面从螺纹连接端到钩尖位置采用渐变式截面设计，靠近连接轴肩的位置截面尺寸最大，向钩尖方向逐步平滑收窄，既符合吊钩实际承载时的应力分布规律，也还原了锻造吊钩的流线型外观特征。材质渲染阶段，为模型赋予了锻造合金钢的材质属性，表面设置了细微的锻造纹理与哑光金属质感，添加了柔和的环境光与定向光源，模拟车间作业环境下的金属反光效果，通过调整粗糙度参数还原锻件表面未经抛光的真实质感，渲染输出的效果图能够清晰展现钩体的曲面过渡细节与结构层次。设计过程中重点考量了吊钩的承载受力逻辑，钩身的弯弧曲率经过反复调整，避免出现应力集中的锐角结构，螺纹段与钩体的衔接位置做了大圆角过渡处理，降低应力集中系数，整体结构完全匹配实际起重吊钩的生产制造逻辑，可用于起重机械的结构装配演示、五金配件的教学展示以及吊具产品的方案设计参考，模型的所有特征均保留建模参数，可根据实际使用需求调整各段尺寸参数，适配不同额定起重量的吊钩设计需求。
