船舶用圆形镀铬通风排气口结构设计

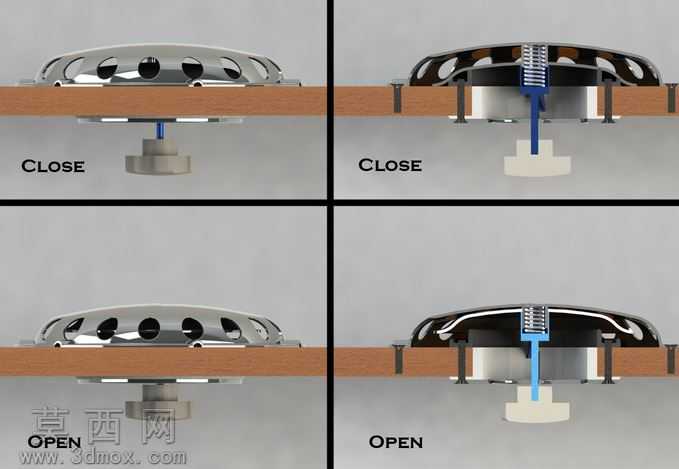

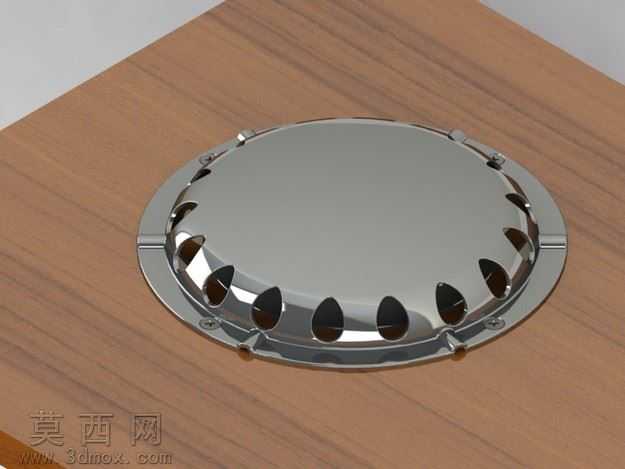

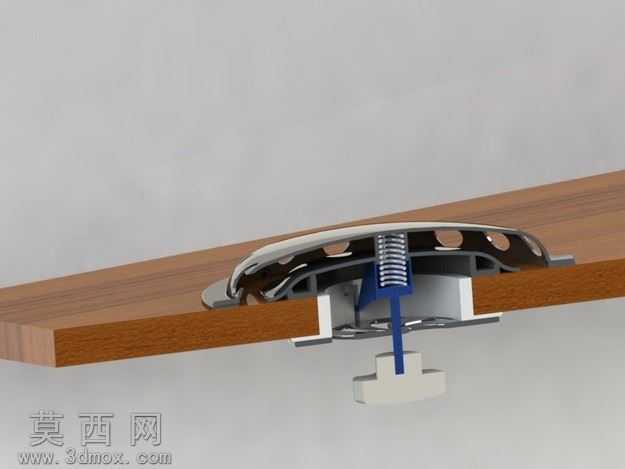

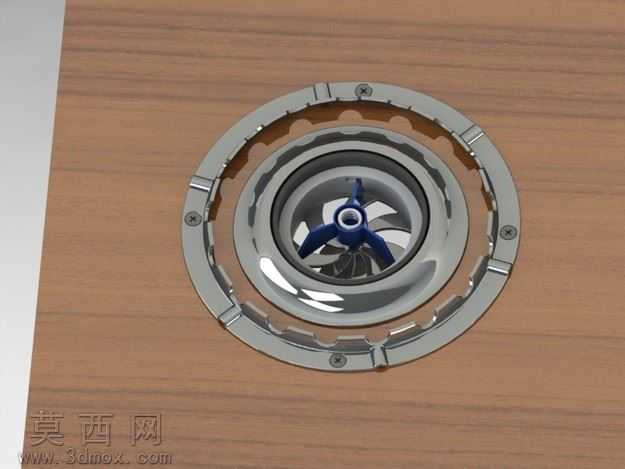

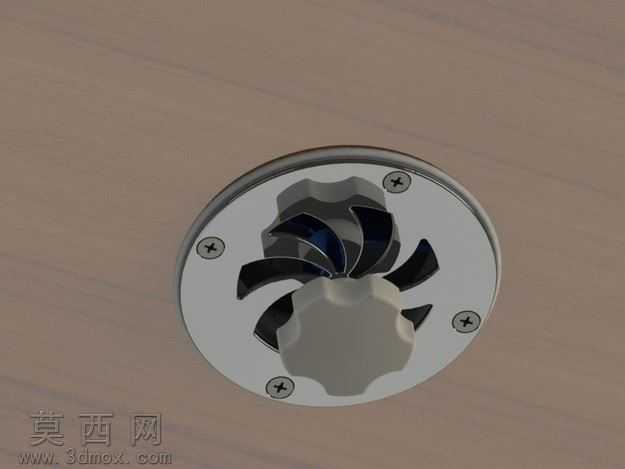

本作品为船舶舱室配套的圆形排气口三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先以中心基准轴为定位核心，绘制圆形底座的安装轮廓，预留对称分布的螺丝安装孔位，确保安装时可与舱室木质或金属饰面紧密贴合，避免出现安装缝隙影响密闭性。主体外盖采用圆弧过渡的薄壳结构设计，边缘均匀排布水滴状通风开孔，开孔形态经过反复调整，既保证足够的通风排气通量，又能通过外盖的弧形遮挡结构避免外部海水、雨水直接灌入舱室内部，同时开孔边缘做了圆角钝化处理，避免加工或安装时划伤操作人员。建模过程中对底座与外盖的卡扣衔接结构做了细节还原，外盖边缘设置多组定位卡扣与底座卡槽对应，无需额外紧固件即可实现外盖的快速拆装，方便后期对排气口内部进行清洁维护。渲染阶段采用Keyshot完成材质与场景搭建，金属部件赋予高光亮铬材质，调整反射粗糙度参数模拟真实不锈钢镀铬的金属质感，还原金属表面对周围环境的柔和反射效果，安装基面采用胡桃木纹理材质，调整木纹的走向与凹凸贴图参数，模拟真实游艇舱室木质饰面板的纹理质感，场景光照采用柔和的室内漫反射光搭配局部补光，突出金属排气口的曲面光泽与结构细节，让整体渲染效果贴近真实安装后的视觉状态。结构设计上充分考虑船舶使用场景的特殊性，整体采用无尖锐棱角的流线型设计，降低航行过程中气流经过排气口产生的风噪，底座边缘设置薄型密封胶条安装槽，安装时可配套防水胶条提升排气口与安装面之间的防水性能，所有结构壁厚均匀，符合五金冲压成型的工艺要求，既保证构件的结构强度，又能控制整体重量，避免给船舶舱室增加额外负重。设计过程中反复调整通风开孔的大小与排布密度，在保证排气效率的前提下，尽可能降低外部杂物通过开孔进入排气管道的概率，外盖的凸起弧度经过多次优化，可让落在排气口表面的积水顺着弧形边缘自然滑落，不会在表面积留渗入舱内。
