HHM1命中内燃机结构三维设计作品

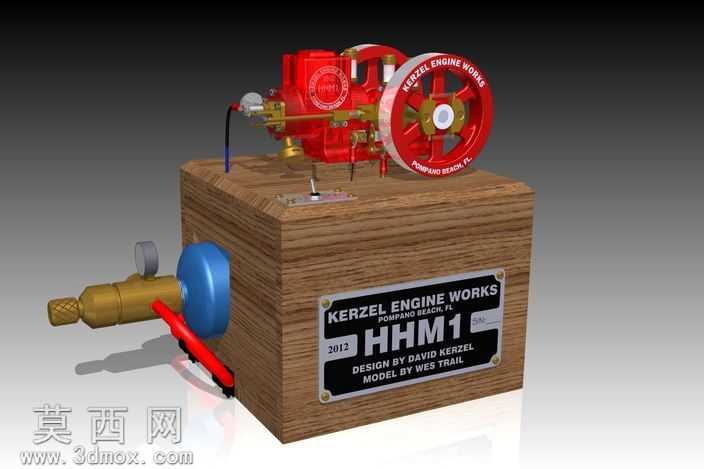

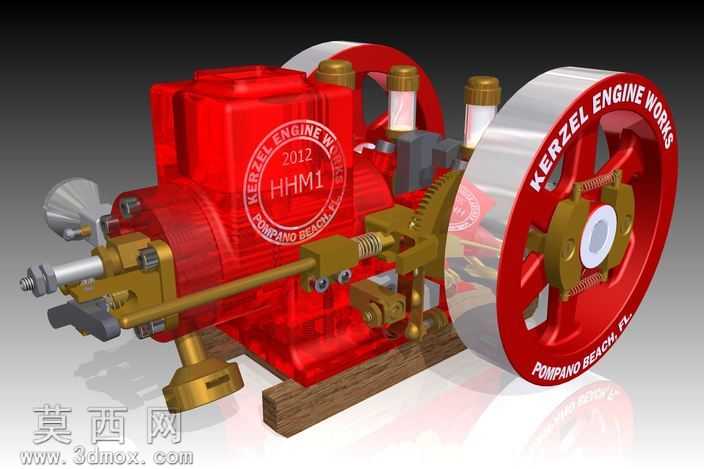

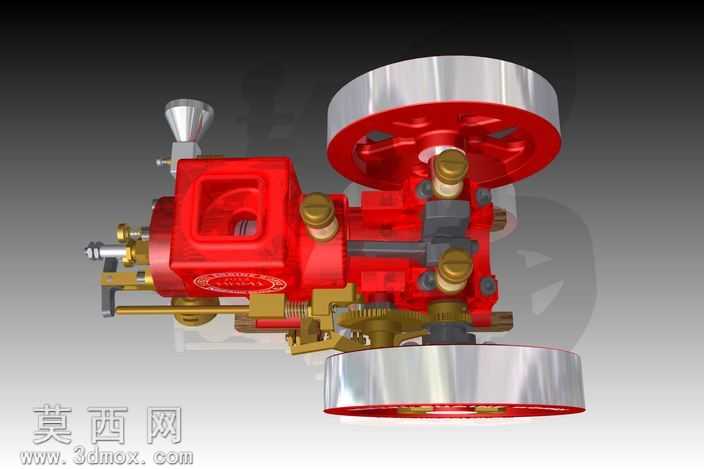

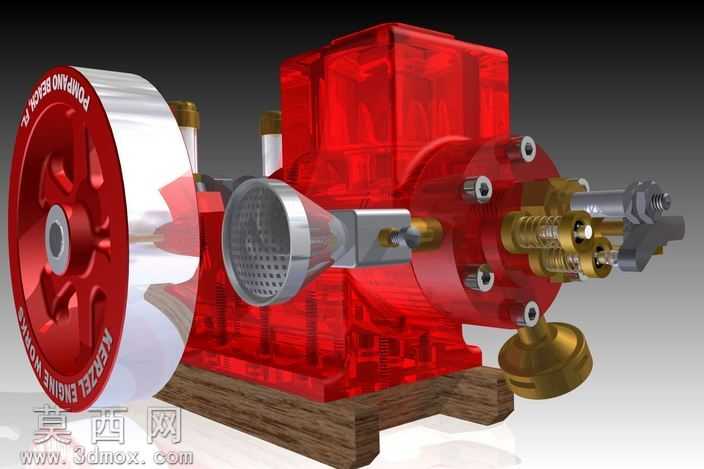

本作品为小型内燃发动机的三维建模设计成果，建模过程中对发动机的整体结构进行了精细化还原，覆盖缸体、飞轮、点火组件、传动连杆、供油管路、支撑底座等全部核心组成部分。缸体部分采用半透明红色材质进行渲染处理，既能够直观展现发动机外部的轮廓造型与缸体表面的标识细节，也可清晰呈现内部腔体的结构布局，方便观察活塞、气门等内部构件的装配关系。飞轮部分采用金属银与红色搭配的材质方案，轮面的标识文字做了凹凸贴图处理，还原真实金属构件的蚀刻质感，轮辐与中心轴的连接结构做了倒角与圆角处理，还原机械加工的工艺特征。传动连杆、调节机构等金属构件采用黄铜色金属材质，还原老式小型发动机的金属配件质感，构件之间的连接销轴、弹簧、紧固件都做了1:1的比例还原，弹簧的螺旋圈数、紧固件的螺纹细节都进行了精细化建模，保证装配关系的准确性。支撑底座采用木质纹理材质，还原木质基座的纹理与哑光质感，与金属构件形成材质对比，提升整体渲染的真实感。设计过程中参考了经典小型Hit&Miss发动机的结构原理，对点火系统、供油系统、配气机构的联动关系进行了结构验证，所有构件的装配间隙都按照真实机械设计的公差要求进行设置，既保证模型外观的还原度，也能够直观展现这类老式内燃机的工作逻辑。渲染阶段采用三点布光方案，主光突出发动机主体的结构轮廓，辅光消除构件暗部的死黑区域，轮廓光勾勒飞轮与金属构件的边缘质感，配合浅灰色渐变背景突出模型主体，让整体渲染效果兼具工业设计的严谨性与展示效果的美观度，可用于内燃机结构教学、机械原理展示、小型动力装置科普等场景使用。
