菱形斯特林发动机结构展示三维建模作品

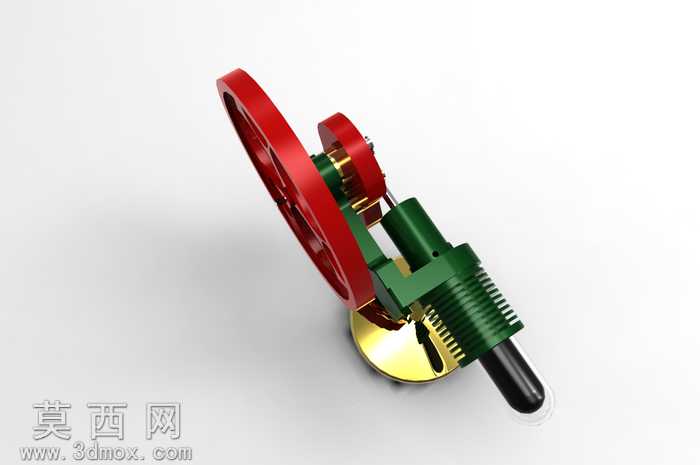

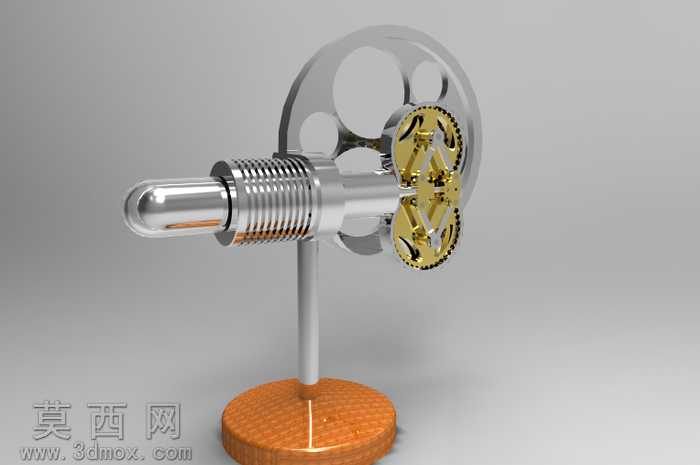

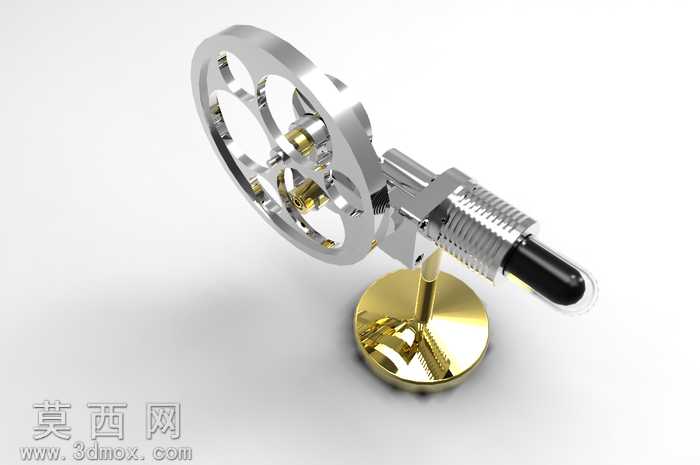

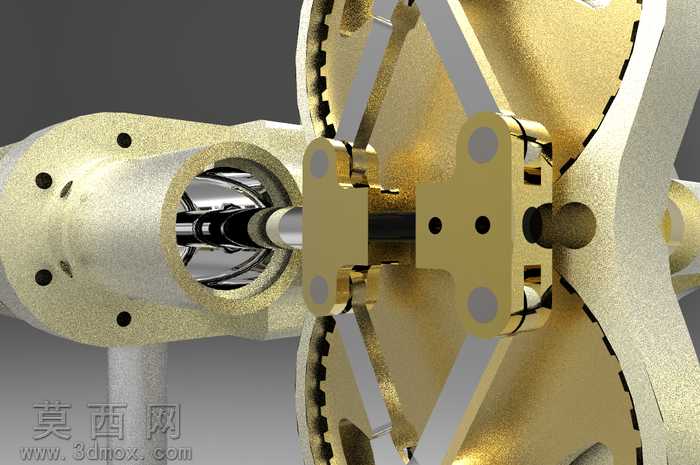

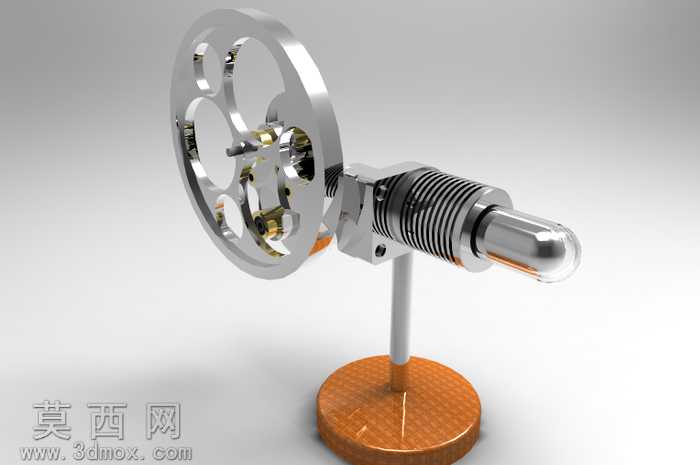

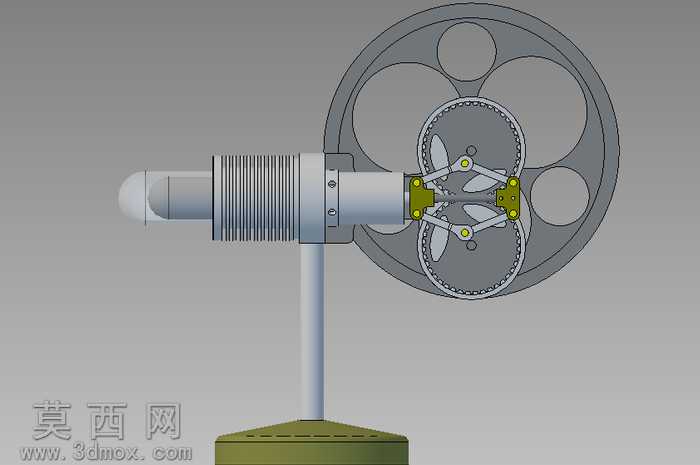

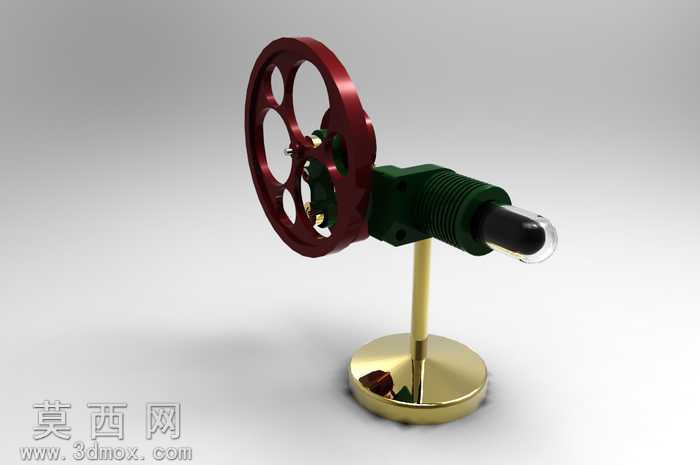

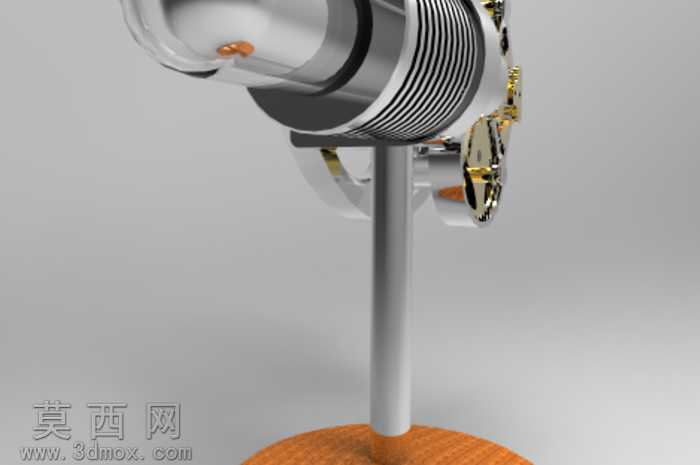

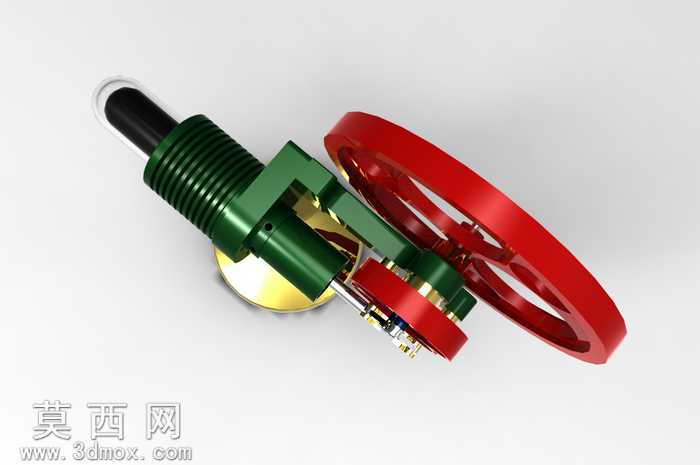

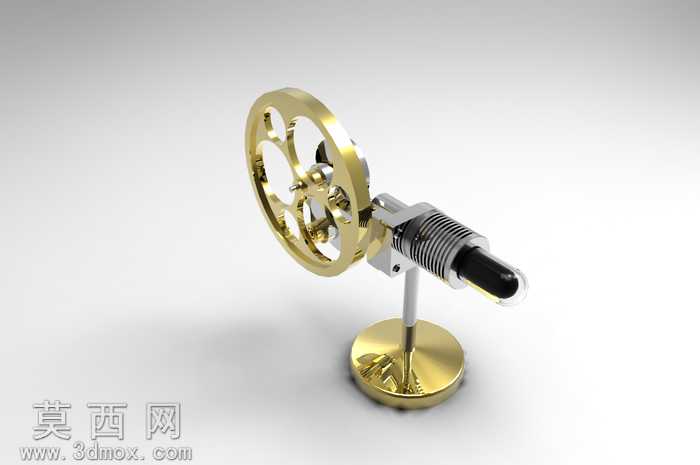

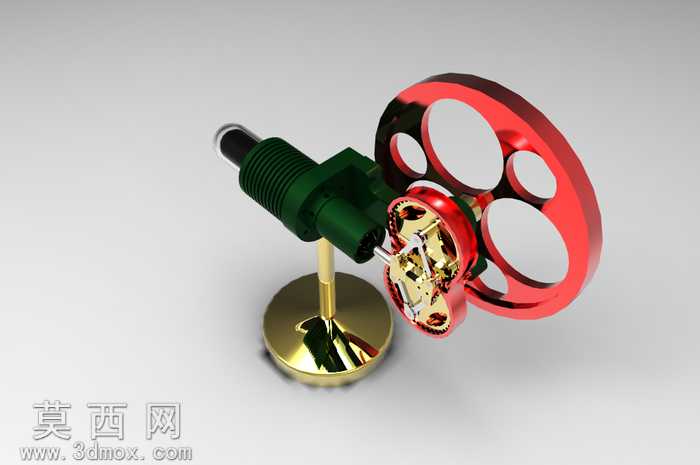

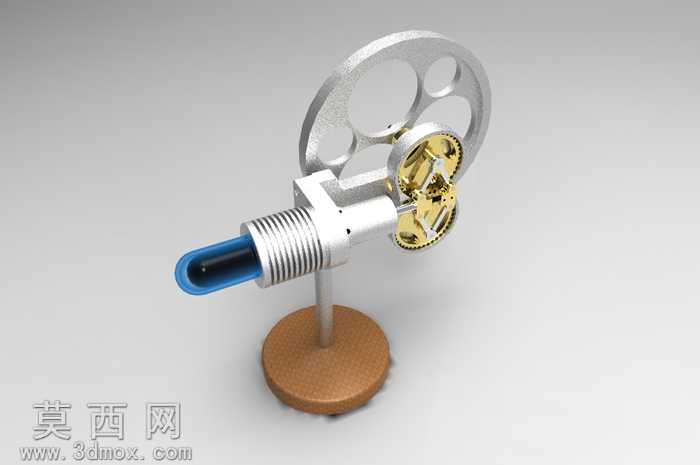

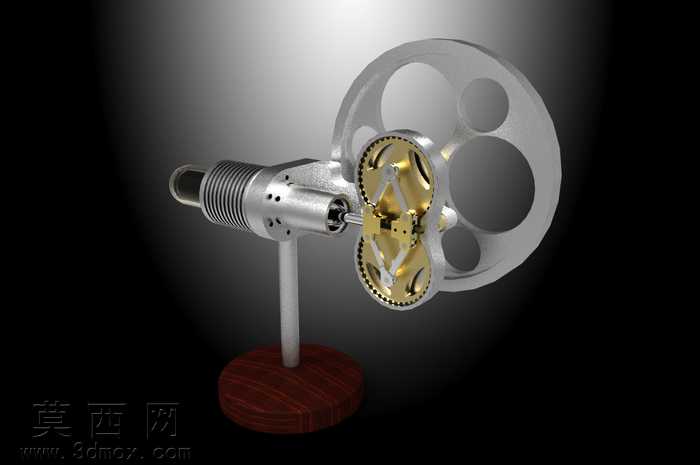

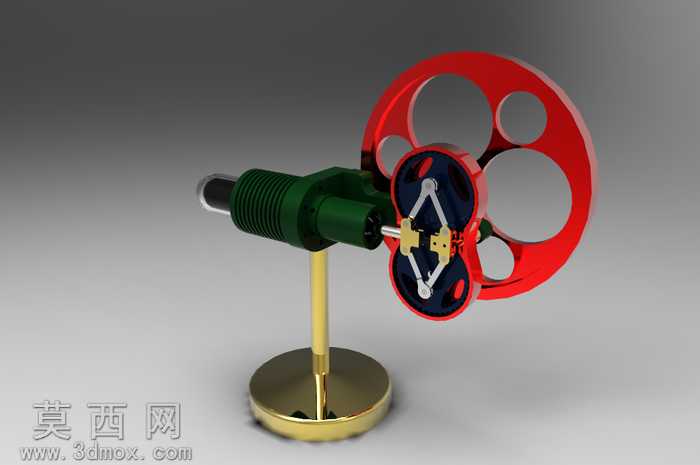

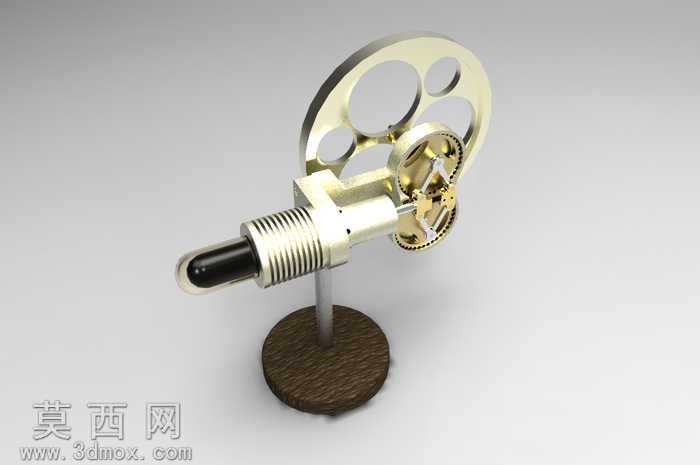

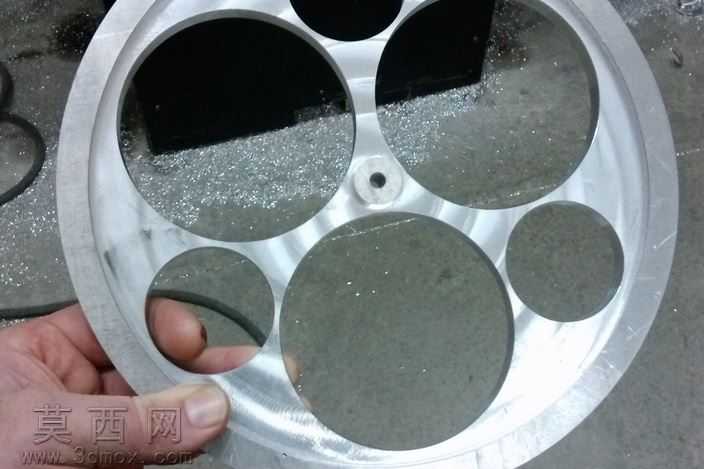

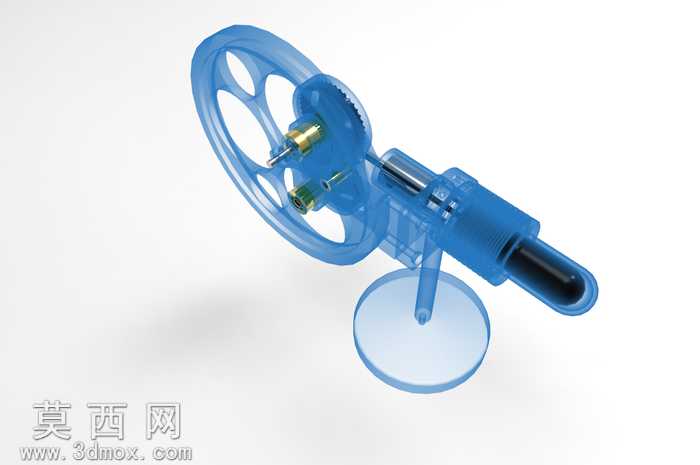

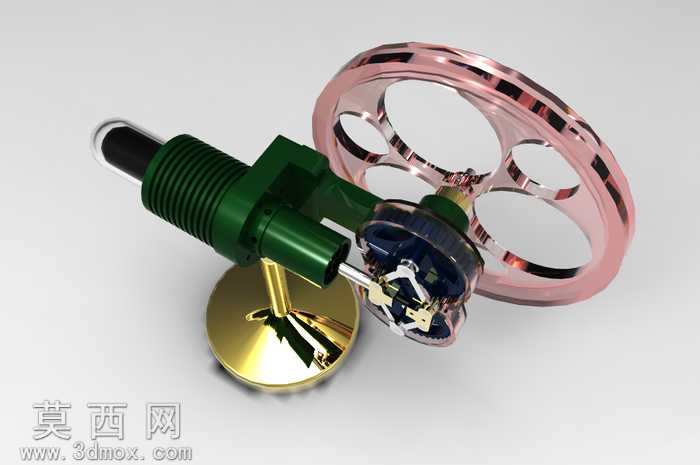

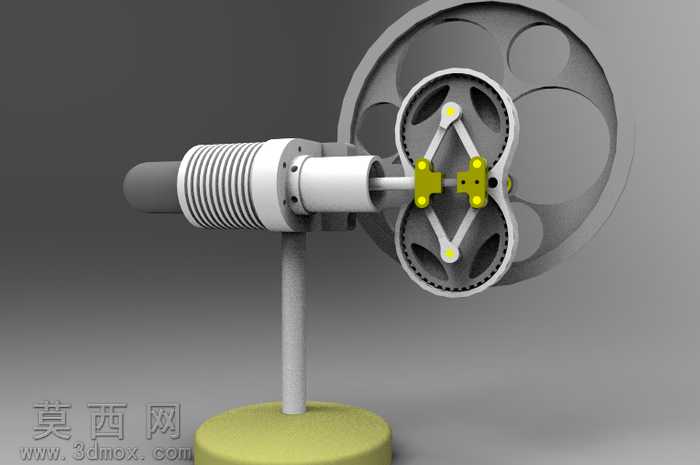

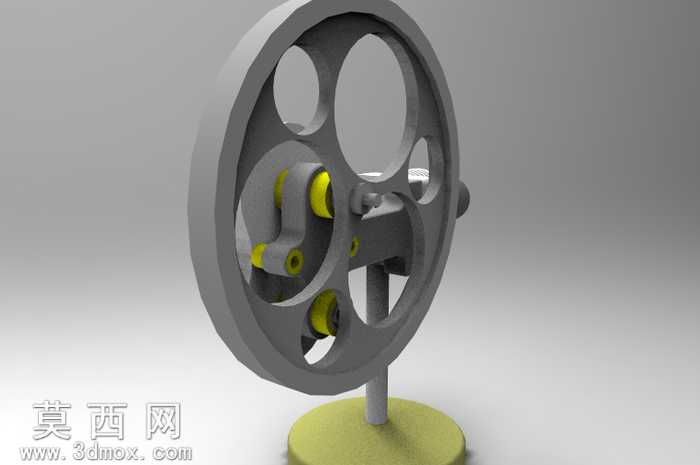

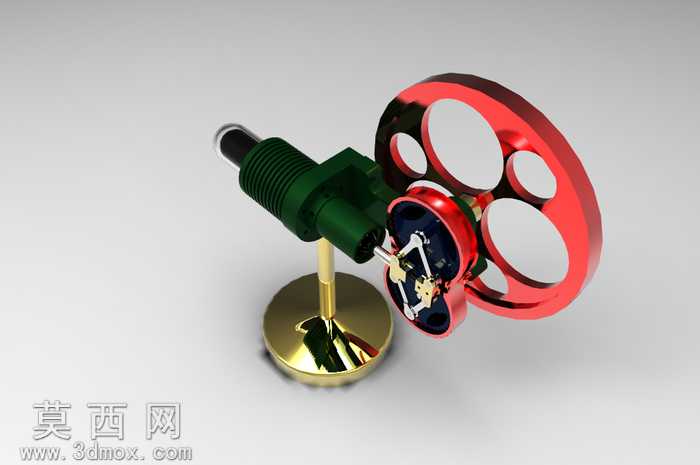

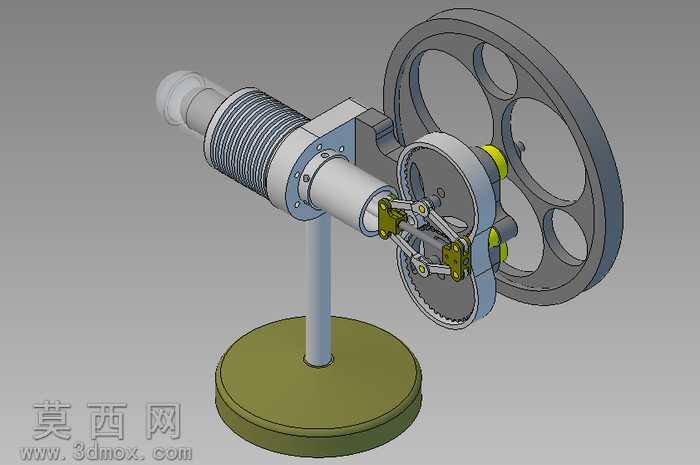

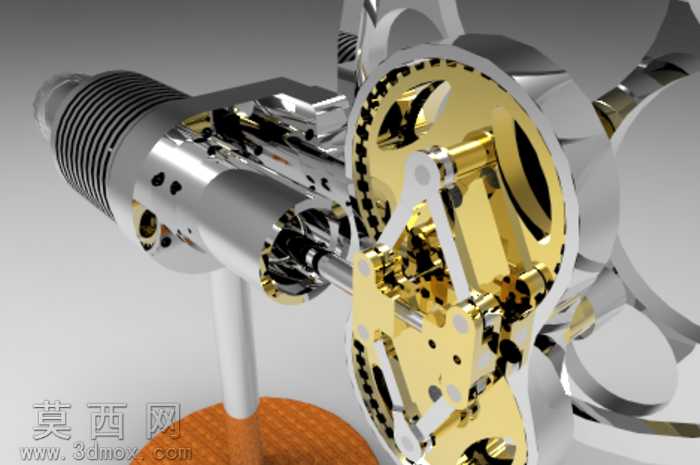

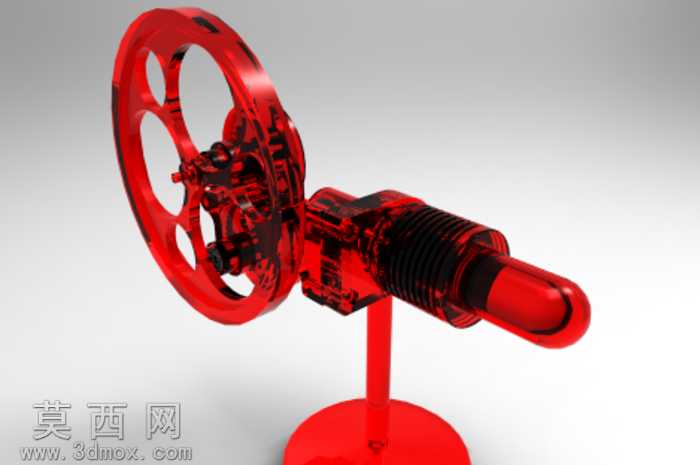

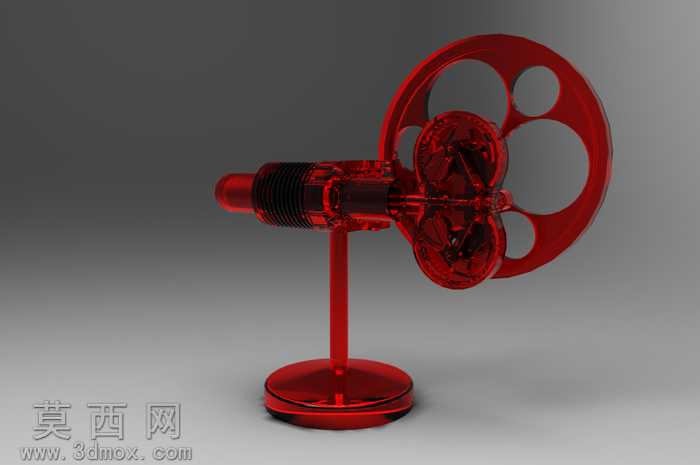

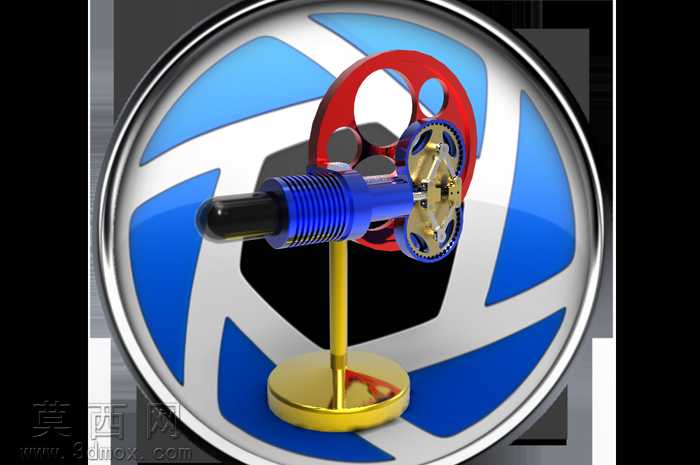

本作品为菱形传动结构斯特林发动机的三维建模成果，建模过程围绕斯特林循环的工作逻辑展开，首先对核心动力转换结构进行参数化拆解，将菱形联动机构、冷热缸体、传动飞轮、支撑底座四大模块分别进行独立建模，确保各部件的装配公差符合机械设计的常规配合要求。建模阶段首先完成冷热置换缸体的结构搭建，对缸体外壁的散热鳍片采用环形阵列特征生成，保证鳍片间距均匀、曲面过渡顺滑，还原真实斯特林发动机的散热结构设计；针对核心的菱形传动组件，通过对四个联动摆臂、中心十字滑块的运动轨迹进行约束绑定，在建模环境中预先验证传动过程无干涉，摆臂与滑块的铰接位置采用销轴配合结构，还原真实机械结构的连接逻辑。飞轮部分采用辐板式减重结构设计，在轮盘上开设均匀分布的圆形减重孔，既还原实物的轻量化设计思路，也通过对称特征保证飞轮转动的动平衡合理性。支撑结构部分，立式支撑杆与圆形底座采用过渡圆角连接，底座表面赋予磨砂哑光材质，支撑杆赋予金属拉丝质感，区分不同部件的材质属性。渲染阶段采用工作室布光方案，主光源从侧上方投射，勾勒出传动机构的轮廓层次，辅光源补光消除暗部死黑，对金属部件赋予高反射低粗糙度的材质参数，散热鳍片部分调整材质粗糙度增强散热结构的质感表现，黄色的传动滑块部件采用高饱和度的工程塑料材质，与银灰色金属主体形成视觉区分，清晰突出核心传动结构的位置与形态。整个建模过程严格遵循斯特林发动机的真实工作原理，各部件的比例关系参考实物尺寸缩放，装配完成后可直观呈现菱形传动如何将活塞的直线往复运动转换为飞轮的旋转运动，清晰展示外燃机的动力传递路径，通过材质与光影的搭配，让整个模型既具备严谨的机械结构准确性，也拥有良好的视觉展示效果，能够直观帮助观者理解菱形斯特林发动机的内部构造与运行逻辑。
