氯气泄漏控制洗涤存储设施三维设计

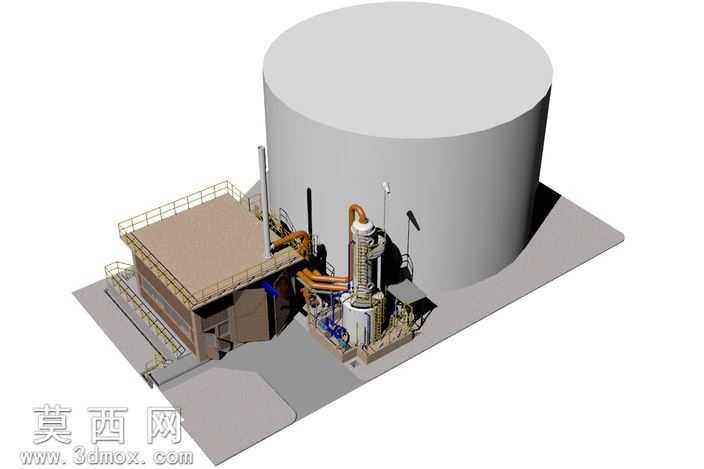

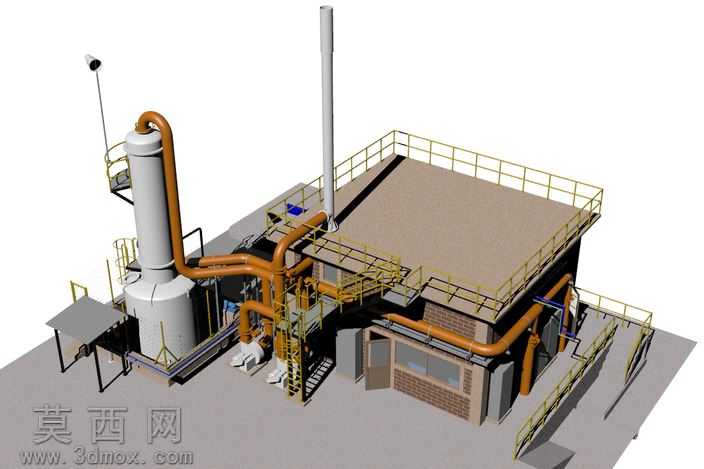

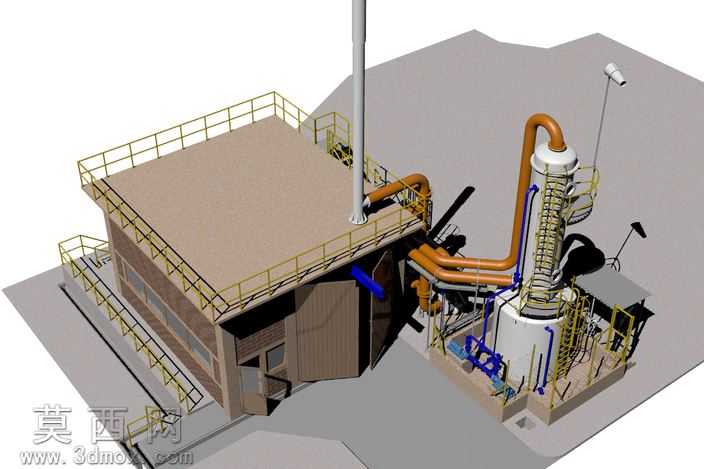

本作品为氯气泄漏防控配套的存储与洗涤处理设施三维模型，采用Rhino完成全流程建模与渲染呈现。建模阶段先对整体场景进行比例校准，以工业现场实际尺寸为基准搭建坐标体系，首先完成存储厂房主体结构建模：厂房采用砖混搭配钢结构框架设计，精准还原墙体砌筑纹理、屋面防水铺装层细节，分层搭建屋面安全防护护栏、上下通行的钢制斜梯，梯步的防滑纹理、护栏的立杆间距均严格遵循工业安全规范设置，厂房大门采用可开合的钢结构推拉门设计，还原门体的轨道、加强筋与密封胶条结构，保障氯气存储区域的密闭性。随后完成核心洗涤处理设备建模：立式洗涤塔采用分段式结构设计，从下到上依次搭建储液槽、填料层、喷淋段、除雾段与顶部排气筒，塔体外部的爬梯、环形操作平台、连接法兰均做精细化还原，塔体连接的多组工艺管道根据介质流向区分管径与走向，橙色管道为氯气输送管路，蓝色管道为喷淋液循环管路，管道的弯头弧度、法兰连接点位、阀门安装位置均贴合化工管路设计规范，管道与塔体、厂房的衔接处做自然过渡处理，避免生硬拼接。场景配套的照明监控设施、排气放空管、设备基座也逐一还原，基座的混凝土纹理、地脚螺栓点位均做细节刻画。材质渲染阶段，为不同构件匹配对应物理材质：厂房墙体采用哑光砖纹材质，钢结构护栏、梯架采用镀锌金属材质并做轻微磨损做旧处理，塔体采用玻璃钢防腐材质呈现半哑光质感，输送管道根据介质属性匹配对应色彩的防腐涂层材质，地面采用水泥哑光材质并添加自然的污渍、磨损痕迹，增强场景真实感。设计思路围绕氯气泄漏防控的核心需求展开，将存储区域与洗涤处理装置紧邻布置，缩短泄漏氯气的输送路径，管道布局预留足够的操作检修空间，操作平台的宽度、护栏高度均满足日常巡检与应急操作的要求，整体模型完整还原了氯气存储与泄漏应急处理的整套设施布局，可用于化工安全培训、工艺方案展示、应急演练场景搭建等场景，模型构件层级清晰，各部件可单独拆分编辑，便于后续根据不同项目需求调整参数与布局。
