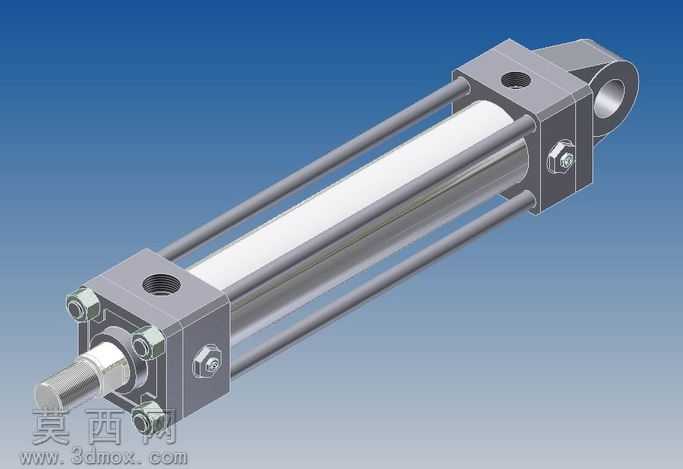

CJT70系列63缸径275行程油研油缸三维模型

本模型为Yuken油研系列CJT70型拉杆式液压油缸，建模过程严格遵循原厂产品样本的尺寸规范，首先通过草图绘制确定缸筒、端盖、活塞杆、拉杆、耳环等核心部件的截面轮廓，利用拉伸、旋转等基础特征完成各零件的主体造型，针对端盖处的密封槽、油口螺纹、拉杆安装孔、耳环铰接孔等细节结构，采用切除拉伸、螺旋线扫描、异型孔向导等特征逐一还原，保证各零件的装配尺寸完全匹配实际产品规格。装配阶段采用自下而上的设计思路，先完成单个零件的建模校验，再通过同轴心、重合、平行等配合约束完成总装，精准还原了四根拉杆拉紧前后端盖的经典拉杆油缸结构，清晰呈现了活塞杆伸出端的防尘圈、密封圈安装位，以及缸筒两端的进出油口布局。渲染阶段为金属部件赋予了哑光银灰的钢材材质，对活塞杆表面做了镀铬亮面处理，端盖的螺栓、油口接头等标准件做了发黑质感区分，缸筒外壁保留了金属加工的细腻纹理，铰接耳环的内孔面做了光滑衬套质感表现，整体渲染效果清晰区分不同部件的材质属性，直观展现油缸的结构层次。设计过程中重点考量了液压油缸的工作逻辑，预留了密封件的安装空间，明确了铰接安装的摆动自由度，还原了275毫米额定行程对应的活塞杆伸出长度，63毫米缸径对应的缸筒内外径尺寸完全符合油研该系列产品的参数标准，模型可直接用于液压系统的装配干涉校验、设备布局模拟、液压回路动作演示等场景，能够帮助设计人员快速完成液压执行元件的选型匹配与整机布局验证，避免二维选型时容易出现的空间干涉、安装位不匹配等问题。
