三爪式弹性联轴器结构三维设计

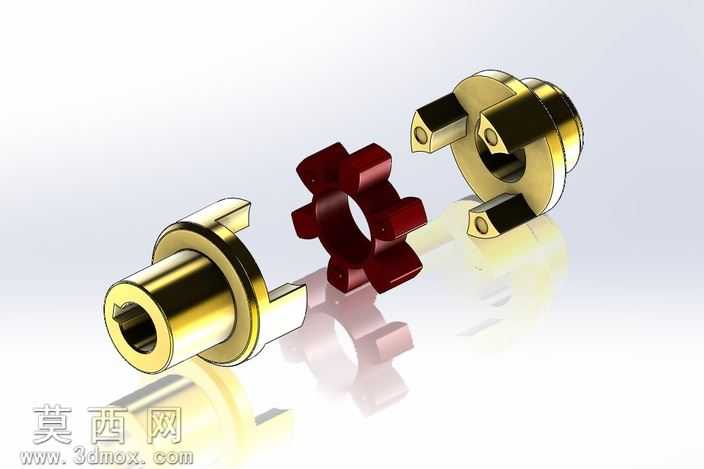

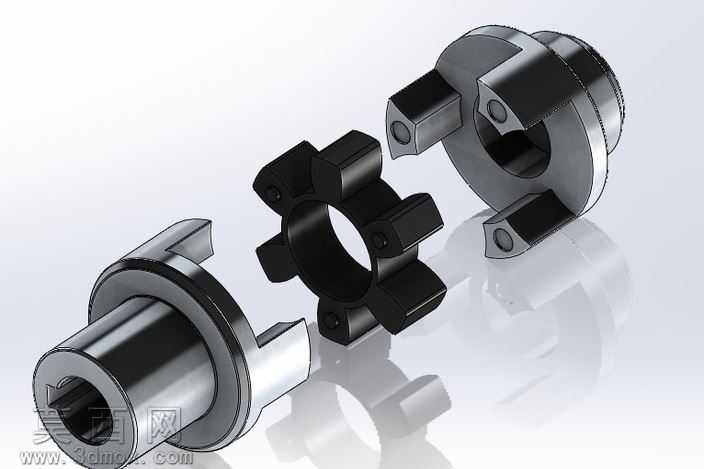

本作品为三爪型弹性联轴器的三维参数化建模成果，整体建模过程遵循机械设计的装配逻辑，先分别完成两个金属半联轴器与中间弹性缓冲块的独立零件建模，再按照实际装配约束完成整体装配，还原了该类联轴器的真实装配关系与工作形态。建模阶段严格遵循机械加工的尺寸规范，两个金属半联轴器采用对称式三爪凸台结构，轴孔部分预留了标准键槽结构，可匹配对应规格的电机输出轴与从动设备输入轴，爪部的接触面做了微小的倒角处理，既符合实际加工的工艺要求，也避免装配时出现尖锐棱边的干涉问题。中间的弹性缓冲块为星形六爪结构，三个凸爪分别嵌入两个半联轴器的爪部间隙中，建模时精准控制了弹性块与金属爪之间的配合公差，既保证装配时的贴合度，也还原了弹性件缓冲吸震的结构原理。材质与渲染阶段，金属半联轴器赋予了磨砂合金钢材质，调整了金属材质的反射率与粗糙度参数，还原了机加工金属件的哑光金属质感，边缘处做了细微的高光处理，突出零件的机加工轮廓精度；中间弹性块赋予了黑色耐磨聚氨酯橡胶材质，调整了材质的漫反射参数与轻微的哑光质感，区分开金属件与橡胶件的视觉差异，整体渲染采用柔和的影棚光源，添加了柔和的地面反射效果，清晰展现三个零件的结构形态与装配关系。设计思路上，该联轴器针对两泵电机的传动联接需求设计，依靠中间弹性块的弹性变形补偿两轴之间的径向、角向与轴向偏移，同时能够吸收传动过程中的震动与冲击，降低传动系统的噪音，提升传动平稳性，建模时完整还原了各部件的受力结构，爪部的受力面做了加厚处理，保证结构强度满足传动扭矩的需求，整体模型结构完整，装配关系清晰，可用于机械传动结构的教学演示、产品选型参考以及相关设备的设计装配参考。
