食品加工用绞肉机输送螺杆结构设计

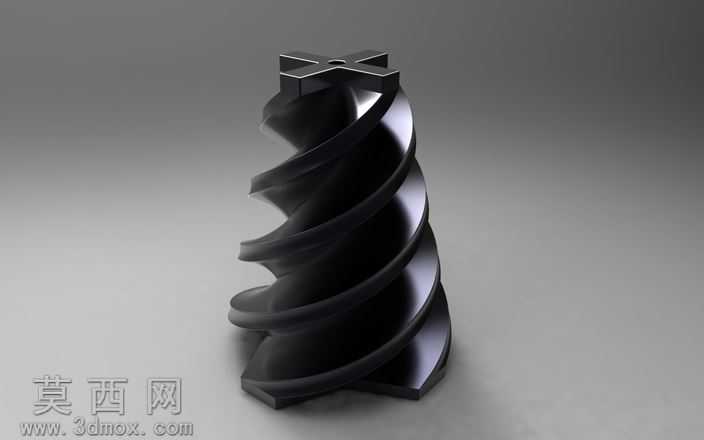

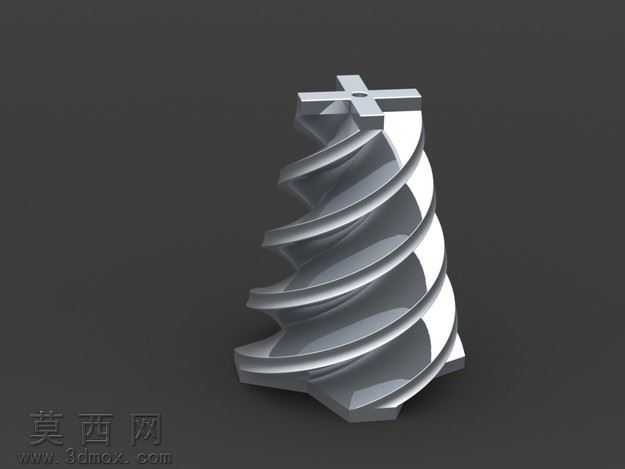

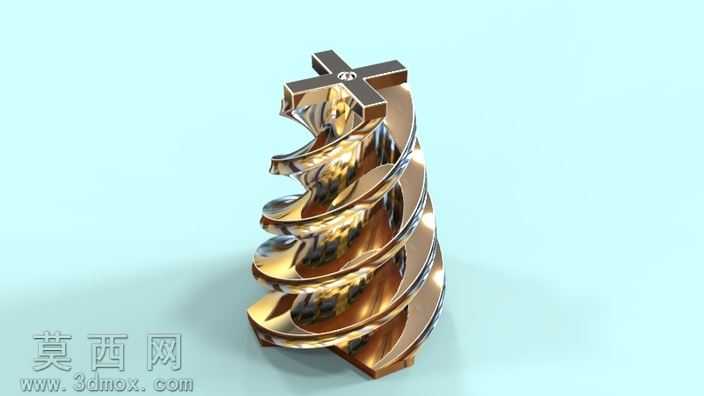

本模型为绞肉机核心输送推送螺杆，采用三维参数化建模方式完成整体结构构建，建模过程中优先保证螺旋曲面的连续性与推送面的顺滑度，避免曲面出现褶皱、断差等影响物料输送的结构缺陷。模型整体采用变螺距螺旋结构设计，从进料端到出料端螺距逐步收窄，配合螺旋叶片外径的微幅渐变，可在推送肉类原料的过程中逐步完成物料挤压，适配绞肉工序中原料从松散到致密的形态变化需求。螺杆顶端采用十字槽传动结构，可与驱动端的十字拨块精准嵌合，保证扭矩传递过程中无打滑、无旷量，传动配合面做了微小倒角处理，既方便装配对位，也可减少长期运转过程中的应力集中，避免传动端崩裂损坏。螺杆底端采用异形定位止口结构，可与绞肉机筒体端盖的定位槽精准配合，限制螺杆工作过程中的径向窜动，保证螺旋叶片与筒体内壁的间隙均匀，避免出现刮蹭筒体或者物料卡滞的问题。材质渲染阶段采用食品级不锈钢材质参数，调整金属粗糙度至亚光磨砂质感，还原食品接触级五金零件的真实表面状态，螺旋推送面做了轻微的高光处理，突出曲面的流畅弧度与加工精度。建模过程中对螺旋叶片的厚度做了等参数加厚处理，保证叶片整体强度均匀，避免局部厚度不足导致的受力断裂问题，叶片边缘做了微小圆角过渡，既符合食品机械的安全设计要求，避免锐边割伤操作人员，也可减少物料在叶片边缘的残留，降低设备清洁难度。整体结构设计完全贴合绞肉机的实际工作工况，所有配合尺寸均按照通用绞肉机的装配公差进行参数化设定，可直接用于同规格绞肉机的配件生产、结构改良或者装配模拟演示，模型曲面质量高，无破面、无重叠面，可直接导入各类三维软件进行工程图导出、有限元受力分析或者加工刀路生成。
