外螺纹铜烧结式气动消声降噪元件

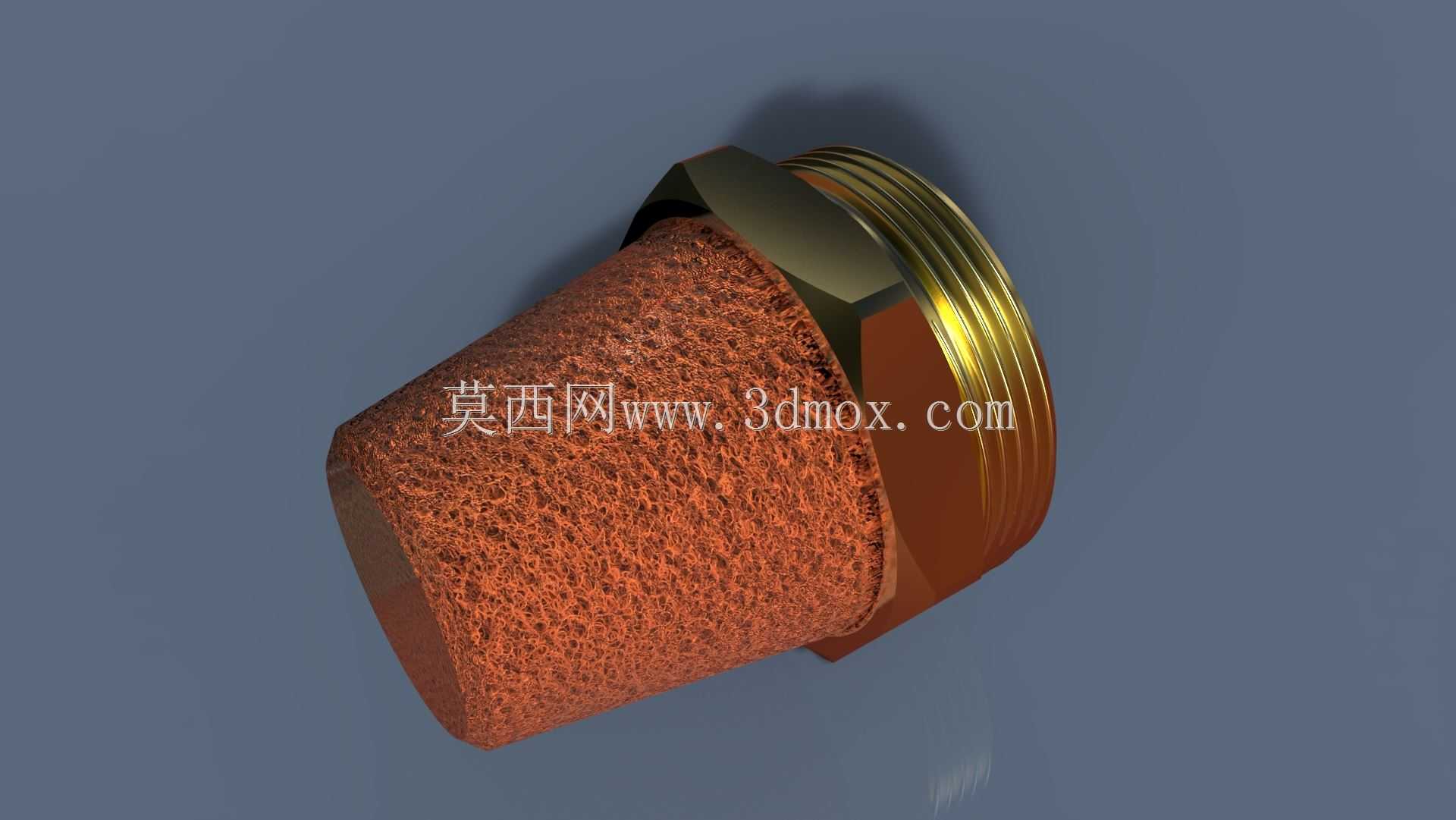

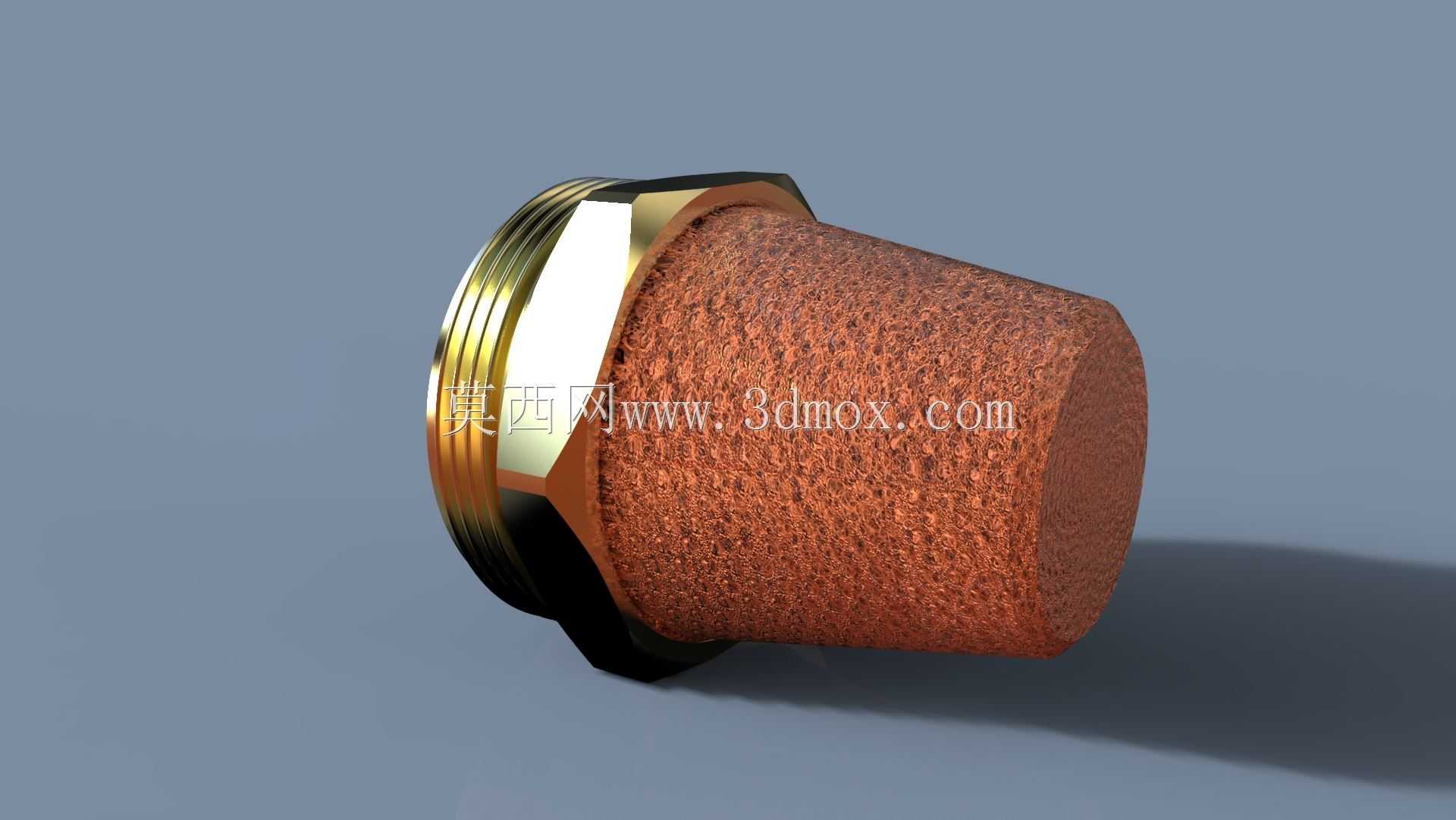

在气动系统的现场运维与设计选型中，排气噪音是车间职业健康防护必须管控的指标，这类铜烧结材质的消声元件，主要适配气动阀组、真空发生器、小型气缸以及文丘里类真空发生装置的排气端口，通过多孔结构的阻尼耗散作用，将高压排气的紊流能量逐步消解，避免高速气流直接喷射产生的尖锐啸叫。从结构设计来看，该元件采用外螺纹连接端，螺纹段做了加厚的六角拧动边，方便现场用标准扳手直接拧紧安装，不需要额外定制安装工装，拧入对应规格的内螺纹排气口即可完成装配，安装边界与同规格螺纹堵头一致，不会额外占用阀岛周边的安装空间，适合在密集排布的气动阀组上批量加装。消声主体采用铜颗粒烧结成型的多孔结构，孔隙均匀贯通，既可以保证排气通畅不会造成背压过高影响气动元件的动作响应速度，又能通过气流在曲折孔隙内的摩擦、碰撞，将中高频的排气噪音逐步衰减，相比塑料消声元件，铜烧结材质的耐温范围更宽，在车间存在少量油污、常温偏高的工况下也不会出现材质老化、孔隙堵塞的问题，长期使用的透气性衰减幅度更低。设计过程中需要重点把控几个核心尺寸：首先是螺纹段的公称直径与螺距，必须匹配常规气动元件的通用排气口规格，保证互换性；其次是六角拧动边的对边尺寸，要符合标准扳手的卡口尺寸，避免现场安装时出现打滑、拧不动的情况；再者是烧结消声段的外径与长度，要平衡消声效果与安装空间的矛盾，消声段过长虽然降噪效果更好，但会突出阀组表面过多，容易在设备搬运、维护时被磕碰损坏，过短则会导致消声容量不足，大流量排气时背压升高、降噪效果打折扣。这类消声元件在实际应用中，除了常规气动回路的排气降噪，还可以用在小型真空系统的排气端，消解文丘里真空发生器工作时产生的持续排气噪音，在自动化生产线的气动夹具、气动送料机构、气动冲压工位的阀组排气口上都能适配，安装时不需要额外调整管路走向，直接替换原有排气口的堵头或者简易消音器即可，多孔铜材质的结构还能阻挡管路内的少量杂质随排气喷出，避免高速喷出的颗粒伤及周边操作人员，同时不会因为杂质嵌入孔隙出现快速堵塞，日常维护只需要定期用压缩空气从内向外反吹即可清理孔隙内的积尘，不需要频繁更换。
