30路K型热电偶插座集成安装面板

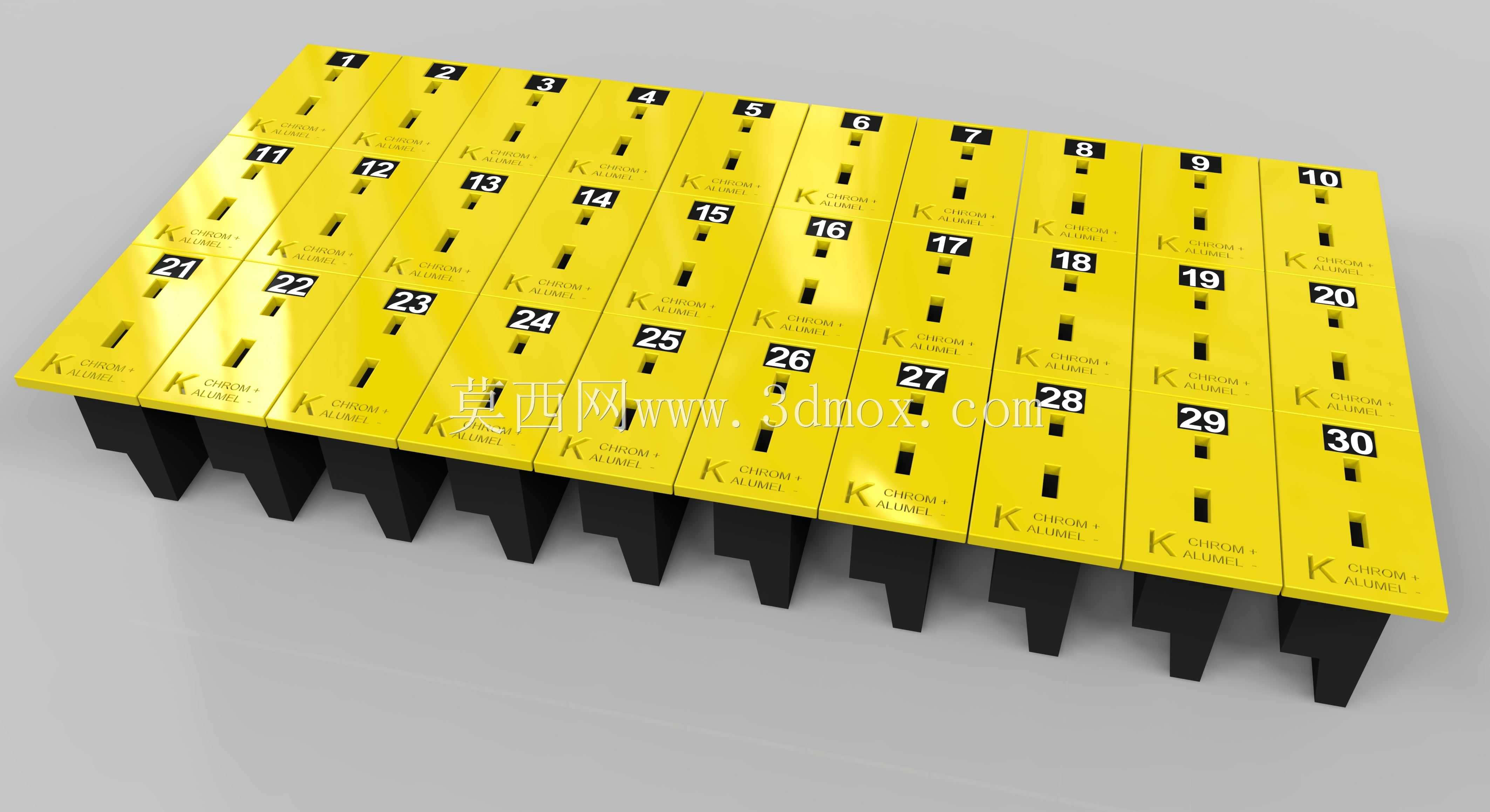

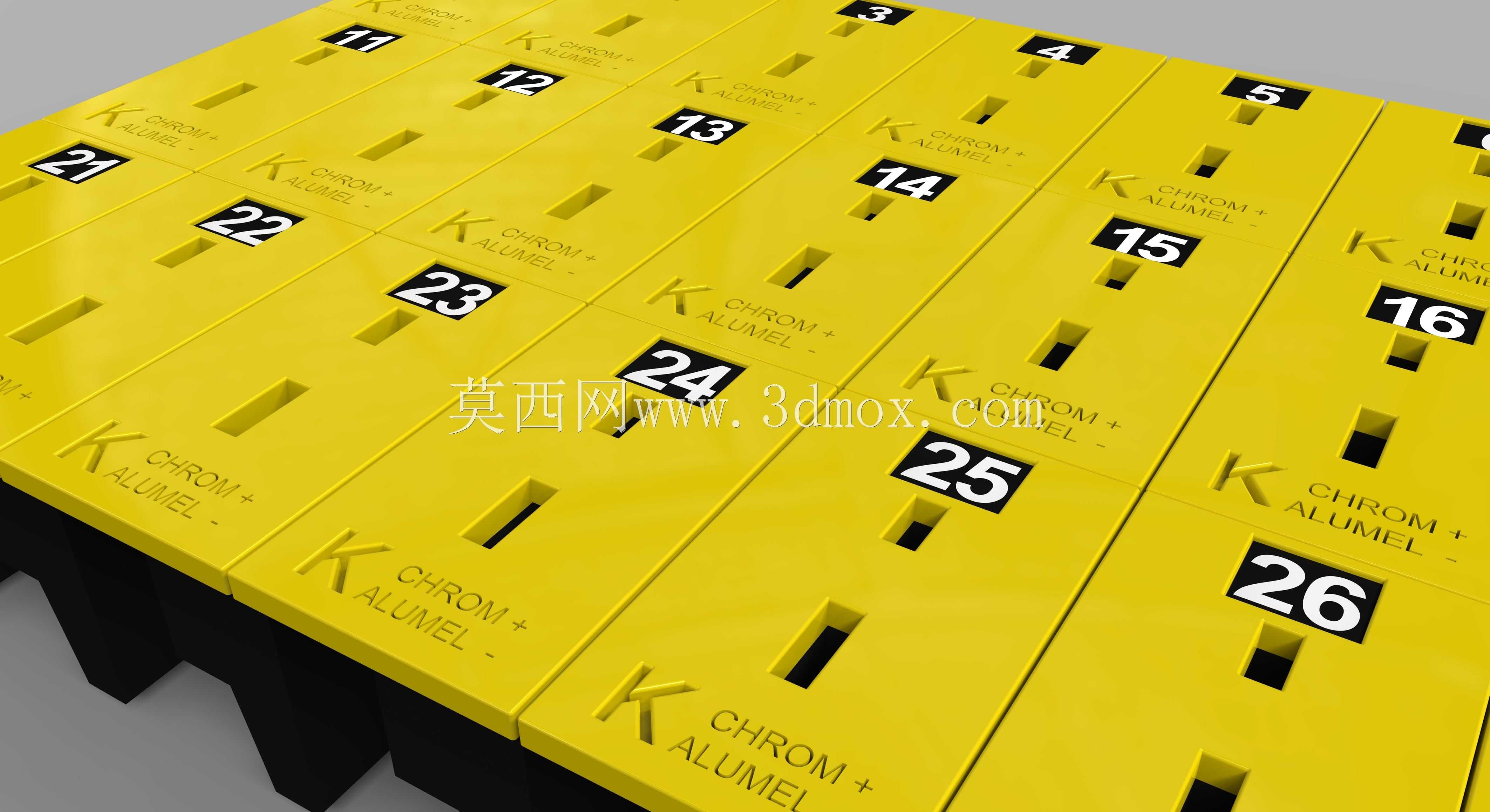

这款集成式热电偶接驳面板，主要面向多通道温度采集测试场景设计，常见于实验室热工校准台、工业炉温测试工位、电子元器件老化测试架等需要同时接入多路温度传感器的作业场景，替代传统零散布置的单个热电偶插座，解决多测点布线杂乱、接口标识不清、插拔操作效率低的实际问题。面板整体采用模块化阵列布局，单块面板集成30个独立K型热电偶接驳位，每个工位对应独立的正负极端子腔，适配标准K型热电偶公头插拔结构，插合后可保证热电偶补偿导线的极性匹配，避免因接反导致的温度测量偏差。面板主体采用耐温工程塑料材质，表面做哑光黄警示配色处理，每个接驳位上方蚀刻有清晰的阿拉伯数字编号，从1到30顺次排列，测试作业时可直接对应采集通道编号，无需额外粘贴标识，减少布线核对的工作量。每个插座单元下方带有独立的定位卡扣结构，与面板底部的黑色绝缘安装基座卡合固定，基座带有标准安装脚，可直接嵌入标准电气安装导轨或测试台面板的预留开孔中，安装时无需额外打孔固定，单块面板的安装边界适配常规19英寸测试机柜的安装位尺寸，也可根据实际工位需求多块拼接扩展通道数量。设计过程中重点考虑了高频插拔的耐用性，每个插座的接触弹片采用与热电偶丝材匹配的合金材质，既保证接触电阻稳定，减少温度信号传输过程中的损耗，也能承受上千次插拔不出现松动变形；相邻插座之间设置有隔离筋，避免插拔作业时相邻通道的导线互相干扰，也能防止异物掉入相邻接口造成短路。面板表面的数字标识采用模内成型工艺，长期使用不会因摩擦、接触溶剂出现标识脱落的问题，黄色面板与黑色基座形成明显视觉区分，作业时可快速定位接口位置，昏暗车间环境下也能清晰识别编号。每个插座的接口槽做了防呆设计，只有极性匹配的K型公头才能完全插入，从结构上避免反插损坏端子或接错信号的问题，底部基座的每个接线位带有独立的压线结构，后端接入补偿导线时可直接压接固定，无需额外焊接，现场布线作业效率更高。
