嵌入式Ap24XS热敏票据打印设备结构设计

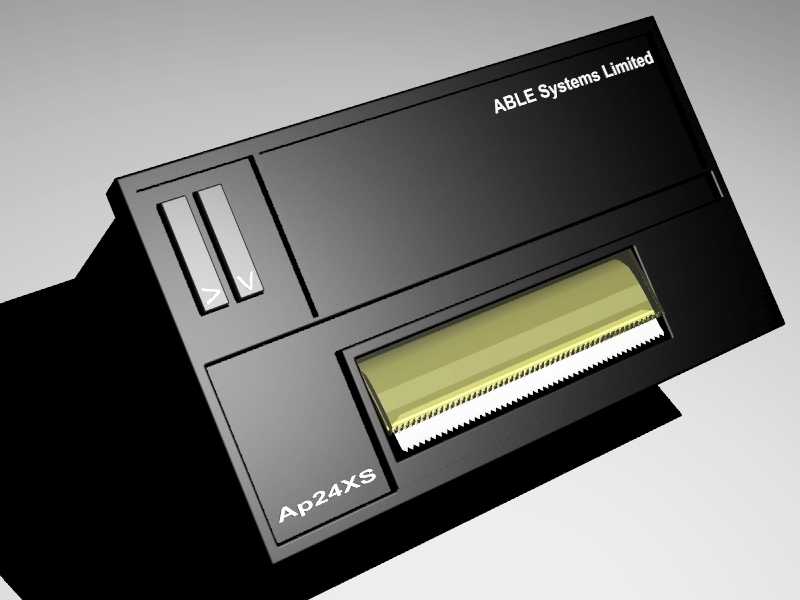

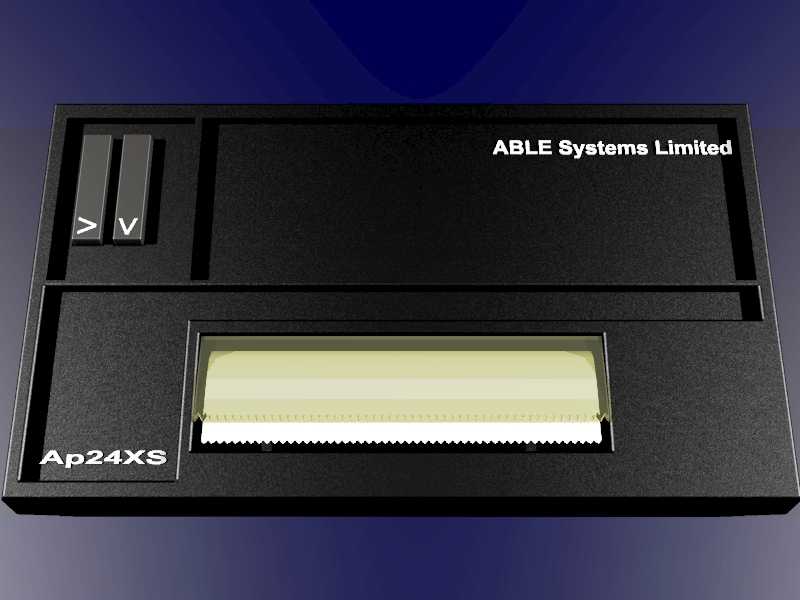

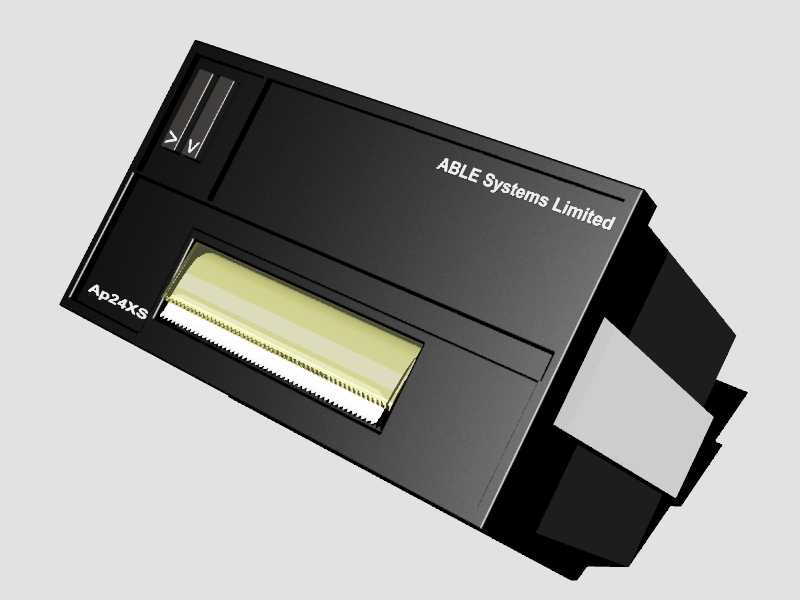

这款嵌入式热敏打印单元的结构设计，首先围绕工业集成场景的安装需求做了边界约束，整机采用紧凑的长方体布局，外壳做了哑光磨砂的硬质塑壳处理，兼顾抗刮耐磨与电磁屏蔽的基础要求，安装时可直接嵌入设备面板预留的标准槽位，侧边预留的固定孔位适配M3规格的紧固螺丝，无需额外做安装支架的定制加工，能直接适配工业控制终端、自助缴费设备、便携检测仪器的内置打印需求。从功能布局来看，设备正面上方设置了两个实体按键，分别对应走纸与功能选择，按键做了凸起的防滑纹理，戴工业防护手套操作时也能准确触发，不会出现误触情况；出纸口位于机身下半部分，内置的锯齿撕纸刀做了钝化安全处理，既能轻松撕断热敏纸卷，又不会划伤操作人员手部，纸仓采用侧开式快装结构，更换纸卷时无需借助工具，掀开卡扣就能完成纸卷更换，单次可容纳直径50mm以内的标准热敏纸卷，能满足连续200张以上票据的打印需求，无需频繁更换耗材。设计过程中优先考虑了工业场景的抗干扰需求，机身内部的主板与打印头之间做了排线屏蔽处理，打印控制模块支持可编程指令集，可直接对接不同设备的串口通讯协议，无需额外做协议转换，能直接输出检测数据、交易凭证、操作记录等不同格式的票据内容。机身的接口部分做了内凹式设计，避免集成安装时线缆弯折过度导致的接触不良，供电模块支持宽电压输入，适配工业现场常见的12V与24V直流供电场景，不会因为现场电压波动出现打印断连、字迹模糊的问题。从结构强度来看，机身外壳的壁厚做了均匀的2mm设计，边角处做了R3的圆角过渡，既避免安装时割伤操作人员，也能提升整机的抗冲击能力，在设备运输或者嵌入式安装的敲击过程中，不会出现外壳开裂的情况。打印头部分做了可快拆的模块化设计，长期使用出现打印头磨损时，只需拧下两颗固定螺丝就能完成打印头更换，无需整机返厂维修，能大幅降低设备的后期维护成本。走纸机构采用橡胶辊轮传动，辊轮表面做了细密的防滑纹理，走纸过程中不会出现卡纸、走纸歪斜的情况，即使在低温高湿的工业现场环境下，也能保证走纸顺畅，打印字迹清晰无断针情况。
