带PIN键盘非接触式Bb门禁读卡器设计

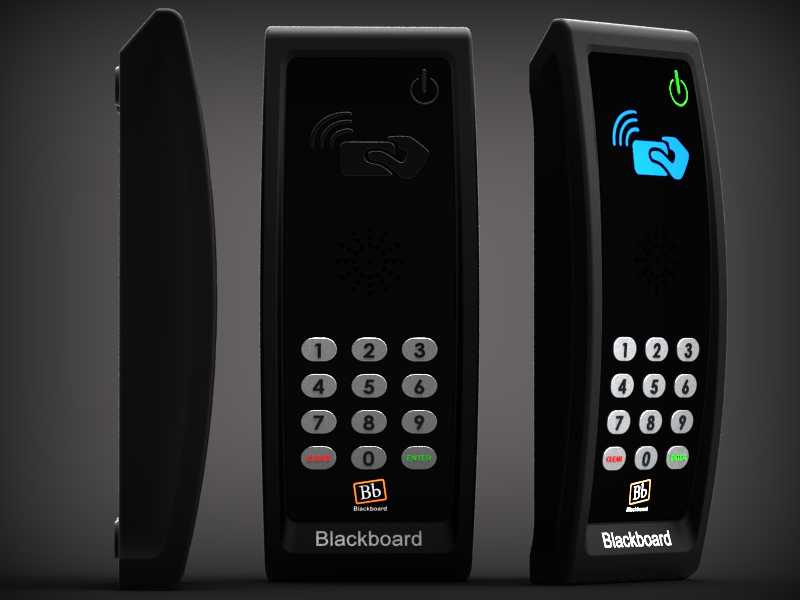

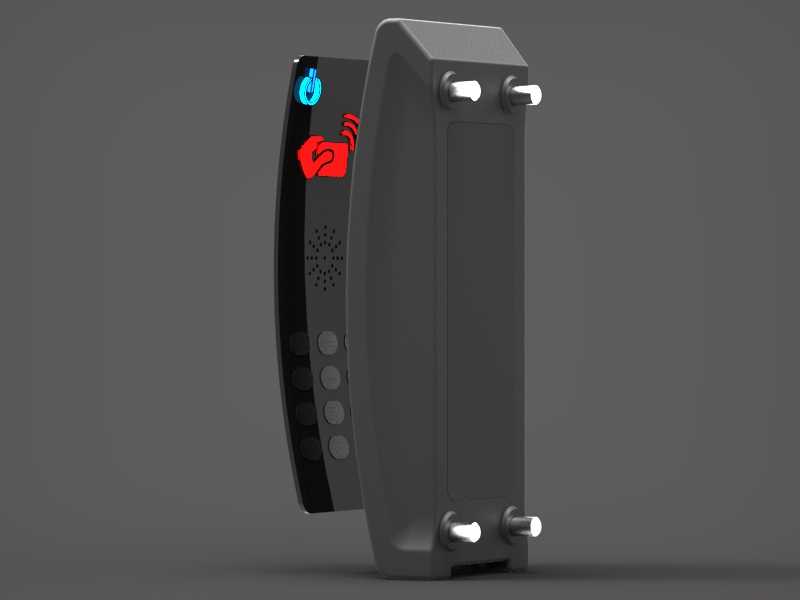

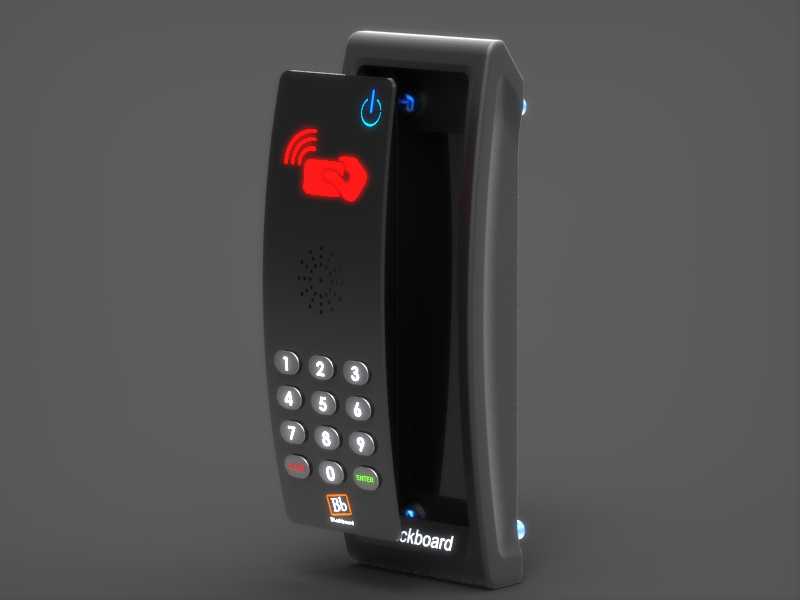

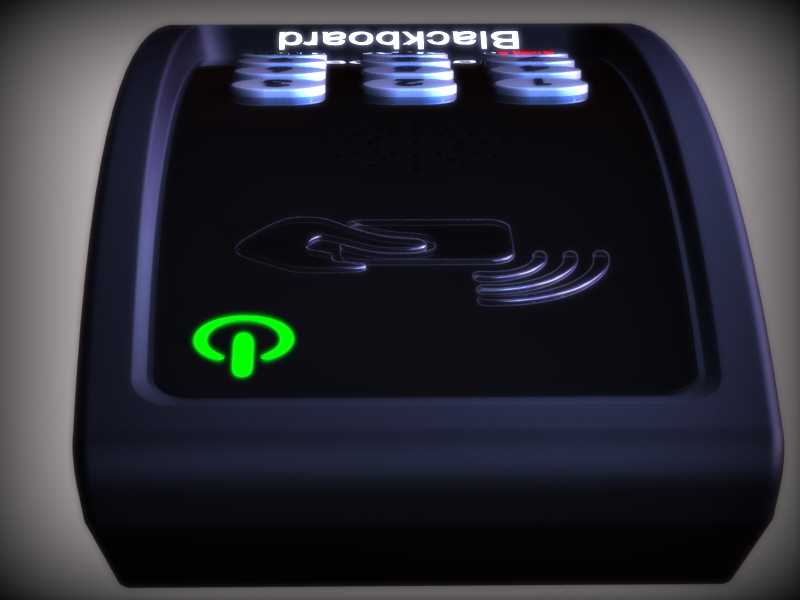

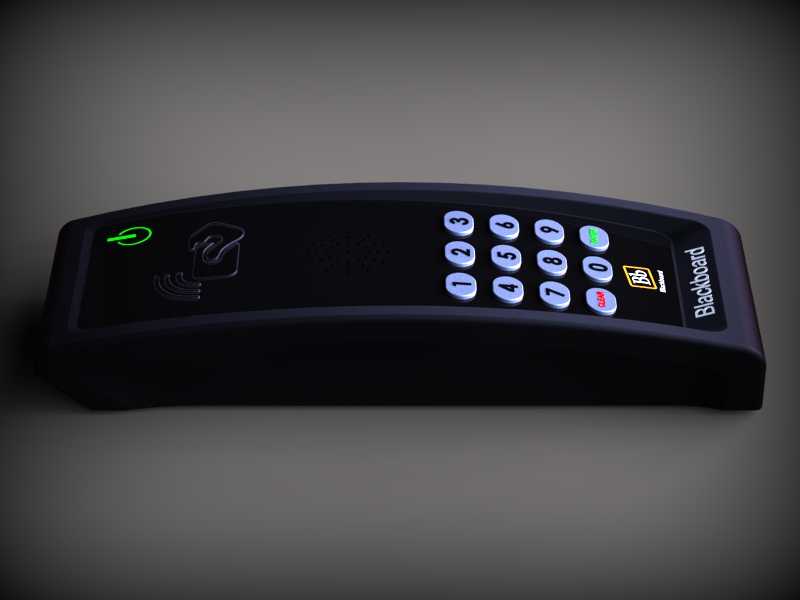

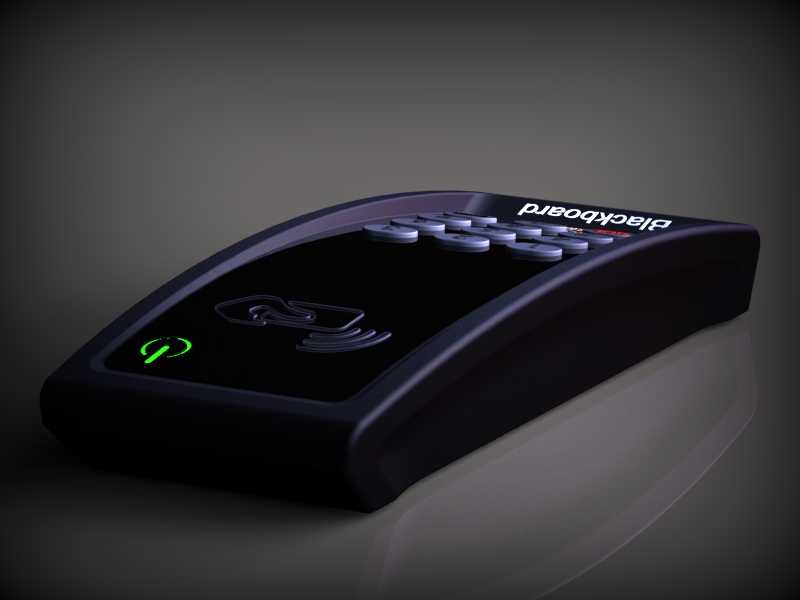

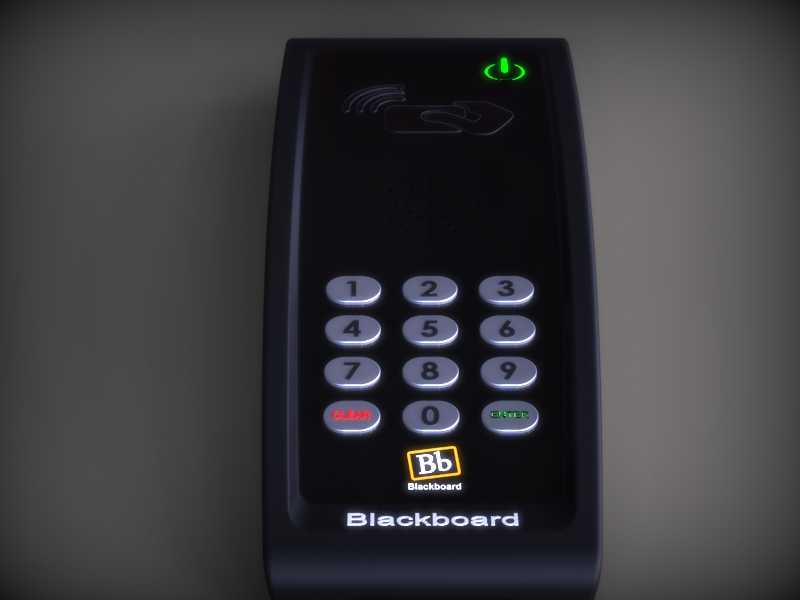

这款非接触式门禁读卡器主要面向办公园区、校园楼宇、社区单元门等出入口身份核验场景部署，承担门禁权限校验、刷卡+密码双重验证的核心功能，可直接对接常规电锁、门禁控制器组成完整出入口管控系统，适配室内外常规安装环境，无需额外搭配复杂转接构件即可完成布线装配。设备设置两种工作模式，分别适配无接触快速通行、带PIN码高安全等级验证的不同场景需求，无触点识别模块支持常规非接触卡的近场感应读取，识别响应距离控制在常规门禁识读区间，避免邻道干扰问题。机身集成12位数字按键区，搭配功能按键实现密码输入、操作确认、输入清除的交互逻辑，按键采用凸点纹理设计，盲操作时可快速定位按键位置，降低误触概率。设备设置多组状态指示单元，电源按键集成独立LED用于设备通电状态指示，非接触识别区设置三色状态灯：蓝色灯常亮代表设备处于待机就绪状态，绿色灯点亮代表身份验证通过可放行，红色灯点亮代表权限验证拒绝，同时蜂鸣器会同步发出对应提示音，不同状态的提示音频率、时长做了区分，用户无需观察灯光即可通过声音判断验证结果，交互逻辑贴合日常使用习惯。外观设计采用流线型弧面侧边造型，正面为平整操作面，整体造型简洁无多余突出结构，外壳采用常规注塑工艺即可实现量产，装配结构采用前后壳卡扣加少量紧固螺丝的固定方式，后期维护拆卸便捷，日常使用中表面污渍擦拭方便，无清洁死角。设备未设置显示屏，将所有状态反馈集中在灯光与蜂鸣器上，一方面降低设备整体功耗，另一方面减少屏幕破损带来的故障点，同时简化内部电路布局，提升设备长期运行的稳定性，外壳结构做了防拆设计，非正常拆卸会触发门禁系统的防拆报警信号，适配高安全等级场所的使用需求。设备的外形尺寸控制为高度140毫米、宽度55毫米、厚度25毫米，属于常规门禁读卡器的安装尺寸区间，可直接适配市面通用的86底盒安装位，替换旧有门禁设备时无需重新在墙面开孔，大幅降低后期改造的施工成本，背部走线槽预留了常规线材的走线路径，安装时线材可隐藏在底盒内部，外露部分无多余线材，整体安装后外观整洁。结构设计阶段充分考虑日常使用的耐用性，按键做了百万次按压寿命设计，感应区做了防刮耐磨处理，外壳材料选用耐候性工程塑料，可适应常规温湿度变化的户外环境，不会因长期日晒出现外壳脆化、褪色问题。
