非接触式Bb门禁读卡器外观结构设计

这款非接触式门禁识别终端，主要面向办公场所、校园楼宇、园区出入口的人员权限核验场景，替代传统接触式刷卡设备，减少物理接触带来的设备磨损与操作等待时长，适配日常高频次的人员通行核验需求。设备同时支持磁条识别与非接触射频识别两种工作模式，可兼容不同类型的权限凭证，覆盖老款磁条卡与新型射频卡的使用需求，无需额外更换现有通行凭证即可完成设备升级替换。

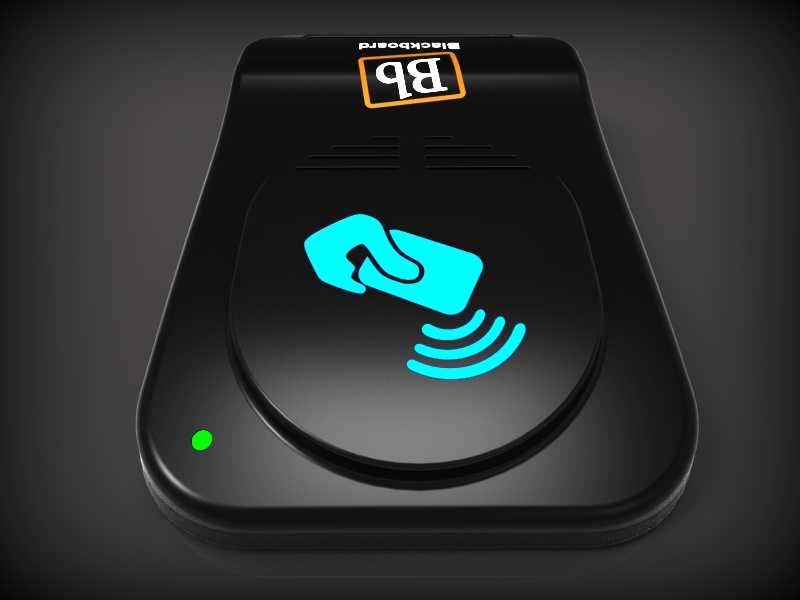

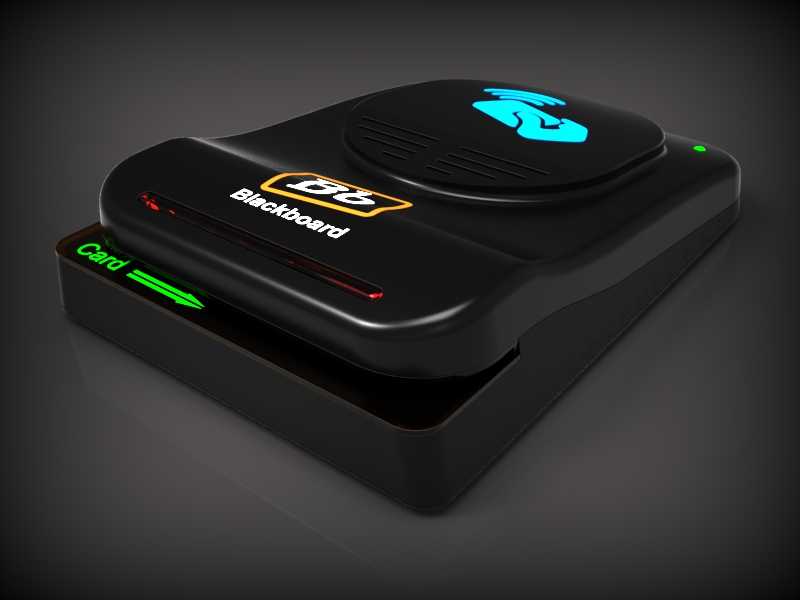

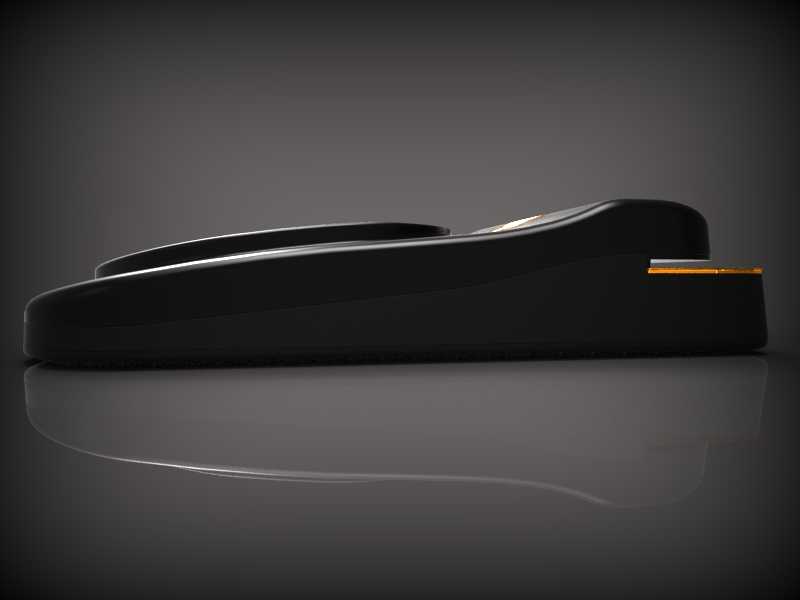

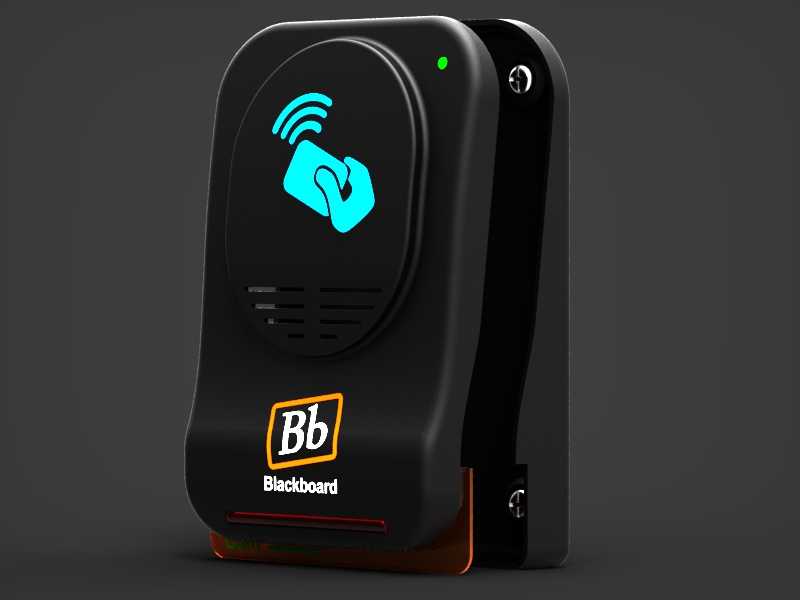

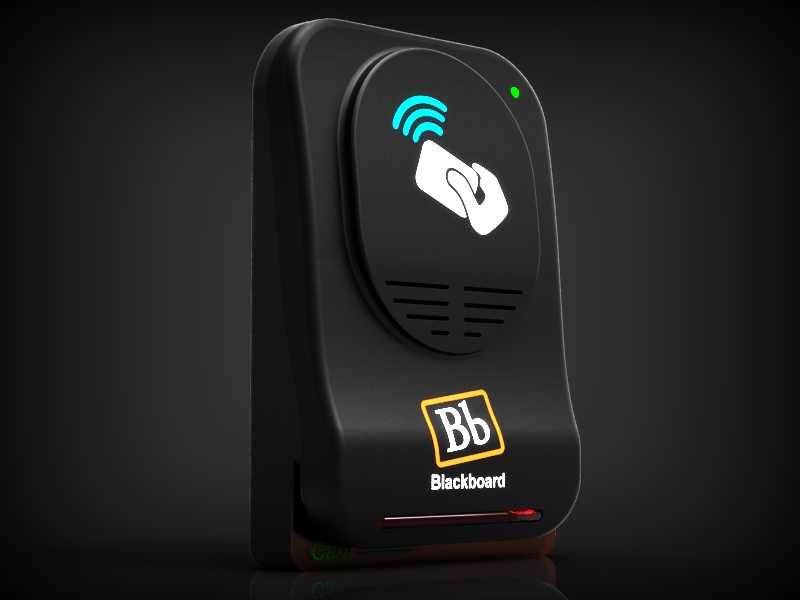

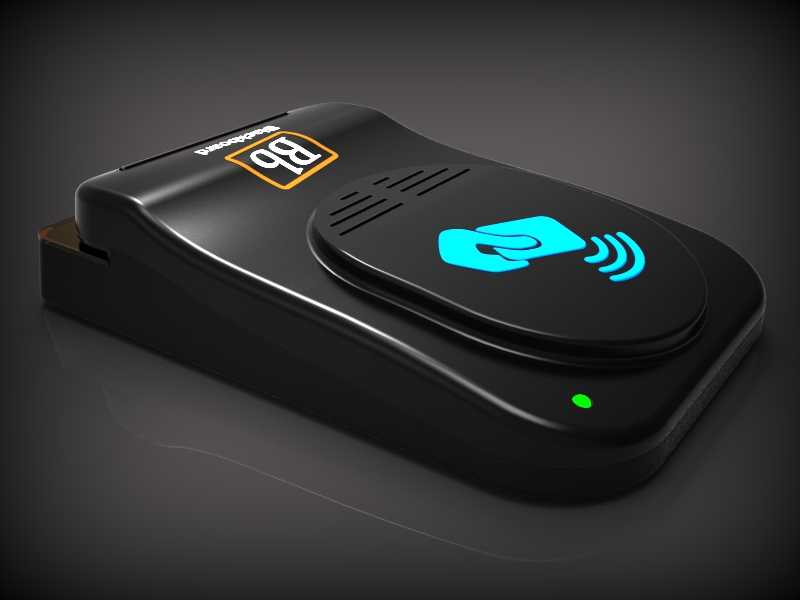

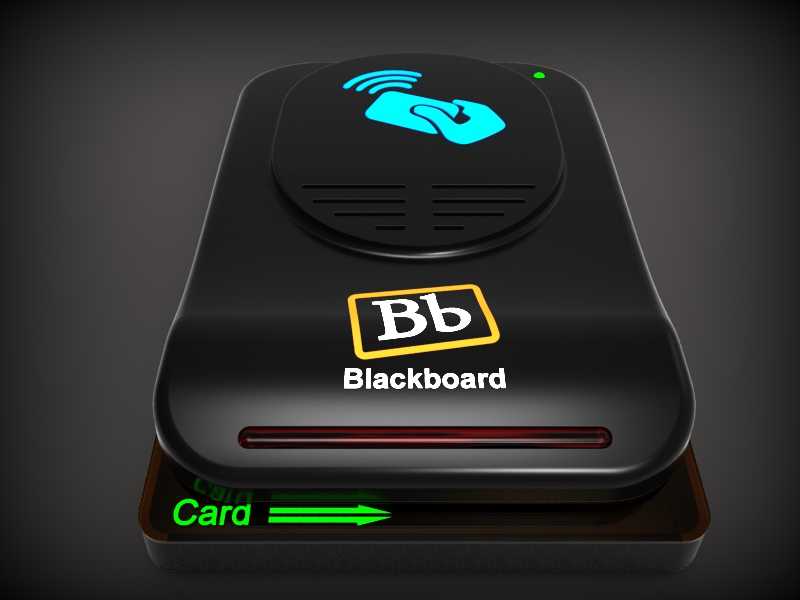

结构设计上优先考虑现场安装与后期维护的便捷性，整体外壳采用流线型弧面过渡，没有尖锐棱角，避免安装后磕碰过往人员，同时弧面造型不易积灰，日常清洁打理更方便。设备正面集成了状态指示区域与感应识别区，非接触感应区设置在设备上半部分，对应内部射频天线的最优识别范围，用户持卡靠近时无需精准对准即可快速完成识别；状态指示灯采用分色反馈逻辑，蓝色代表设备处于待机就绪状态，绿色代表凭证核验通过可放行，红色代表凭证无效拒绝通行，不同颜色的灯光反馈辨识度高，用户无需凑近查看即可快速知晓核验结果。设备下半部分预留了出声孔结构，核验过程中同步搭配差异化的声音提示，在嘈杂的出入口环境下，用户也能通过声音判断核验结果，不用反复确认灯光状态。

安装维度上，设备整体尺寸控制为高度130mm、宽度85mm、厚度28mm，属于紧凑型壁挂终端，不会占用过多墙面安装空间，适配常规86型底盒的安装孔位，现场施工时可直接利用原有门禁点位的底盒固定，无需额外重新打孔布线，降低施工改造成本。设备背部预留了壁挂挂装的卡扣结构，安装时先将固定背板锁紧在墙面底盒上，再将主机卡入卡扣即可完成固定，后期设备检修维护时，无需拆卸整体固定结构，直接将主机从卡扣上取下即可完成内部模块检修，大幅缩短运维时长。

设计过程中针对耐用性做了专项优化，外壳选用抗UV的阻燃工程塑料材质，可适应户外半露天的安装环境，长期受阳光照射也不易出现发黄脆化问题，正面感应区域做了微凸的耐磨处理，避免长期刷卡摩擦导致标识磨损脱落。设备的接口全部设置在背部下方，接线完成后线缆可顺着墙面隐藏，不会外露影响整体美观度，同时接口处做了防水胶圈预留，可应对日常墙面溅水、回南天凝露等场景，降低设备短路故障概率。
