螺杆式制冷压缩机组结构三维设计

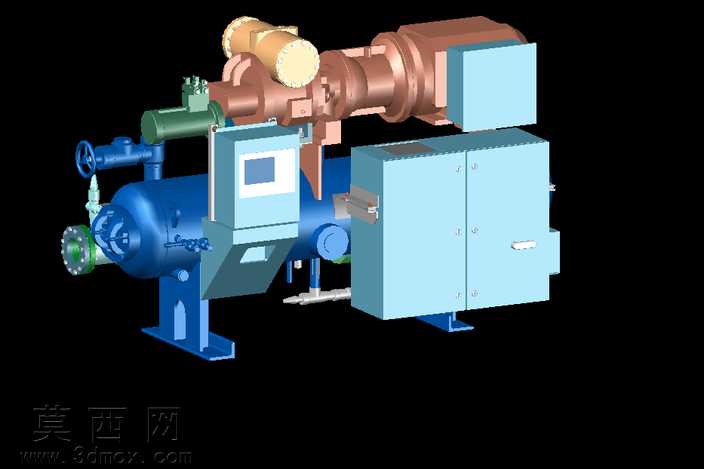

本作品为螺杆式制冷压缩机组的三维数字化设计模型，建模过程严格遵循制冷压缩机行业设计规范，采用自顶向下的设计思路完成整体装配搭建。建模阶段首先对螺杆式制冷压缩机的核心工作腔体进行参数化构建，精准还原阴阳螺杆转子的啮合型线、压缩腔的容积变化结构，确保转子与腔体内壁的配合间隙符合实际加工装配要求，同时对吸气端、排气端的法兰连接结构做了细节还原，保留了法兰螺栓孔的定位尺寸、密封面的凹槽结构。针对机组配套的驱动电机部分，建模时还原了电机的壳体散热筋、接线盒结构、输出轴与压缩机转子的联轴器连接结构，清晰呈现动力传输的装配关系。油路系统组件方面，对油分离器、油过滤器、油泵、油路控制阀组逐一建模，还原了油路管道的走向、阀门的操作手柄结构、视液镜的透明材质表现，区分了高压油路与低压油路的管道直径差异。机组配套的电气控制柜采用钣金建模方式，还原了控制柜的柜门铰链、门锁、操作面板显示屏、散热通风孔结构，柜体表面做了哑光金属漆材质渲染，还原真实工业控制柜的质感。模型渲染阶段针对不同部件赋予对应材质：压缩机主机壳体采用铸铁材质，表现出铸铁特有的哑光深灰金属质感与细微铸造纹理；铜质管路部件赋予紫铜材质，还原铜材的暖金属光泽与轻微氧化质感；电气柜体采用冷轧钢板喷塑材质，表现出均匀的浅蓝灰色哑光表面；密封垫片、橡胶减震垫赋予橡胶材质，表现出橡胶的哑光深黑质感与弹性材质的视觉特征；管道上的阀门手柄采用工程塑料材质，还原塑料的半哑光质感。整体装配结构完整呈现了螺杆式制冷压缩机组的支撑脚结构、地脚螺栓安装位、各部件的装配层级关系，所有部件的装配约束均按照实际设备的装配逻辑设置，可清晰拆解查看内部核心结构，能够直观展现螺杆式制冷压缩机从动力输入、制冷剂压缩、油气分离到电气控制的完整系统构成，模型结构严谨，细节还原度高，可用于制冷设备的结构教学、产品展示、装配工艺模拟等场景。
