阿里尔六缸投掷式工业压缩机结构设计

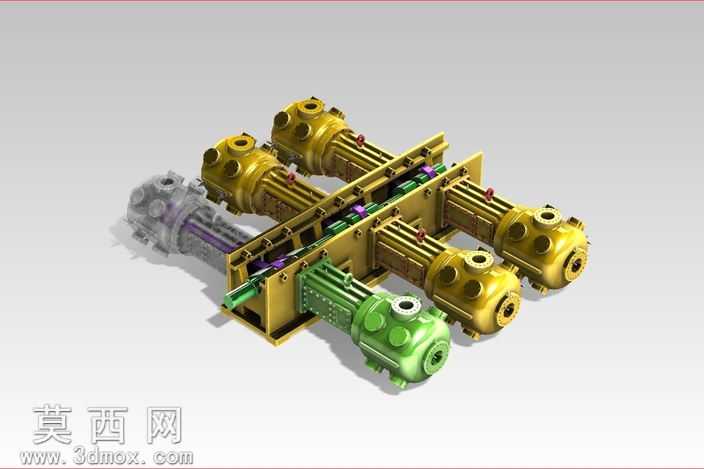

本作品为阿里尔六投掷式往复压缩机的三维参数化建模成果，建模过程严格遵循往复式压缩机的真实工程结构逻辑，以SolidWorks为核心建模工具，采用自顶向下的装配设计思路完成整体搭建。首先完成核心机座的基准建模，机座作为整套设备的承载基体，建模时严格还原其十字交叉的框架式结构，预留出各列气缸、传动曲轴、附属驱动组件的精准安装定位基准，对机座上的安装孔位、加强筋结构、定位凸台均按照真实工业产品的尺寸比例进行还原，保证各组件装配时的同轴度、平行度公差符合机械设计规范。传动系统部分，完整还原了贯穿机座的曲轴结构、十字头滑履、连杆组件的装配关系，对曲轴的曲柄相位角按照六列气缸的做功顺序进行精准排布，保证运动仿真时各列气缸的往复动作时序符合六缸压缩机的动力平衡要求，有效抵消往复惯性力，还原真实设备的运行平稳性特性。气缸组件部分，共设计六组对称排布的压缩气缸，其中五组为同规格金色涂装压缩缸体，一组为绿色涂装的前置驱动端缸体，每个气缸均完整还原了缸体本身的散热筋结构、进排气阀座接口、气缸盖连接法兰、活塞组件的内部装配关系，对缸体外部的工艺吊耳、连接螺栓点位、密封槽结构都做了精细化建模，还原真实铸件的结构细节。驱动端组件独立建模，还原了独立的减速传动箱体、输入轴连接结构，与主传动曲轴的连接部位做了精准的配合约束，可直观展示动力输入到各气缸往复压缩的完整动力传递路径。材质渲染阶段，针对不同部件做了差异化材质赋予：机座主体采用铸钢哑光金属材质，呈现厚重的工业承载件质感；气缸组件采用黄铜色金属漆材质，还原高压缸体的特种金属外观；驱动端箱体采用绿色工业烤漆材质，区分功能模块；传动部件采用调质钢的亮面金属材质，密封件采用丁腈橡胶的哑光深色材质，连接螺栓采用镀锌件的亮银色金属质感。整体渲染采用工业产品展示常用的柔和顶光加侧补光方案，弱化生硬阴影，突出各部件的结构轮廓与装配层次，可清晰观察到整套设备的对称布局、管路预留点位、部件连接关系，完整呈现多列往复式压缩机的结构组成与设计逻辑，可用于压缩机结构教学、产品展示、工程方案演示等场景。
