活塞式空气压缩机三维结构设计

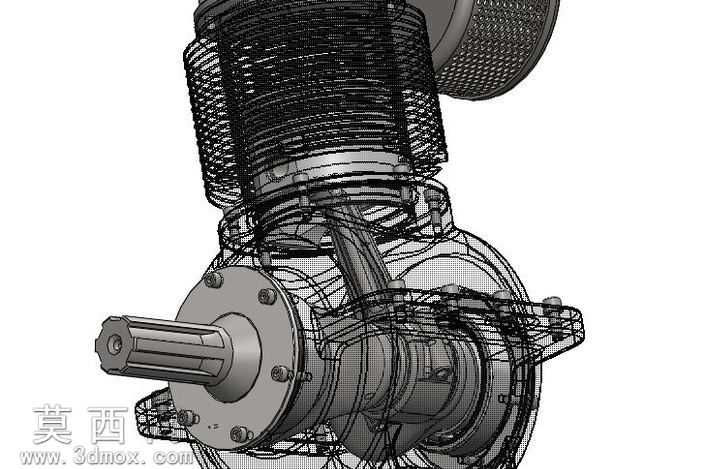

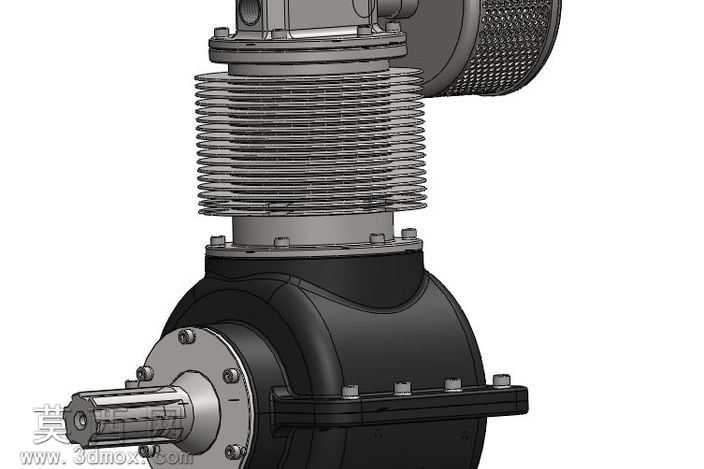

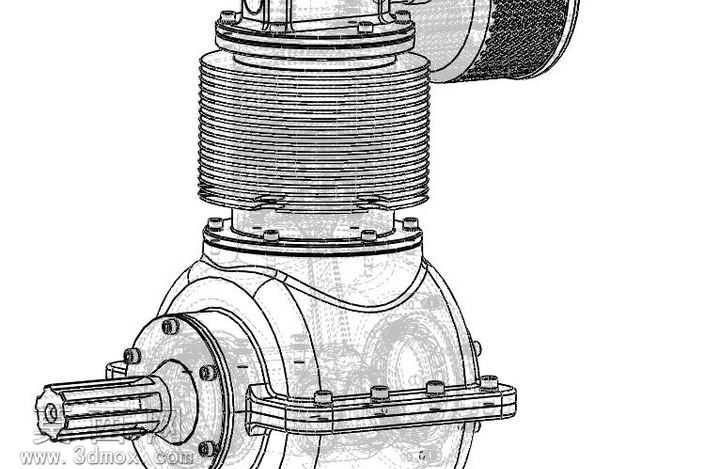

本作品为活塞式压缩机的三维参数化建模成果，建模过程严格遵循往复式容积压缩机的工程设计规范，先从核心运动机构的尺寸链推导入手，确定曲柄半径、连杆长度、活塞行程的匹配关系，保证运动过程中曲柄连杆机构的传动角处于合理区间，避免出现运动死点与过大的侧向分力。建模阶段采用自底向上的装配设计思路，逐一完成曲轴、连杆、活塞销、活塞体、进排气阀组、气缸套、散热翅片、曲轴箱、端盖、动力输出轴等所有零部件的特征建模：对活塞体的环槽结构、气阀的阀片限位结构、曲轴的平衡配重结构、气缸外壁的散热翅片均做了精细化的特征还原，未做过度简化处理，保证模型可直接用于后续的工程分析与结构校核。材质配置贴合实际工业产品的选材要求，曲轴箱与气缸体采用铸铁材质参数，设置对应的哑光金属粗糙度与铸铁特有肌理；曲轴、连杆、输出轴等运动承载部件采用合金结构钢材质，还原调质处理后的金属光泽；活塞环、密封垫片等密封件采用丁腈橡胶材质参数，设置对应的弹性材质质感；散热翅片部分采用铝合金材质，还原风冷机型轻量化散热部件的材质特性。装配阶段严格按照实际装配顺序添加配合约束，曲轴与曲轴箱轴承位添加同轴心配合与旋转自由度限制，连杆大头与曲轴曲柄销添加旋转配合，连杆小头通过活塞销与活塞添加铰接配合，活塞与气缸套添加滑动同轴配合，所有运动副的约束关系完全匹配实际设备的运动逻辑，可直接实现曲柄旋转带动活塞做往复直线运动的运动仿真，直观展示压缩机吸气、压缩、排气的完整工作循环。结构设计上重点还原了风冷式活塞压缩机的特征，气缸外壁的密集环形散热翅片做了等距阵列处理，翅片厚度、间距均参考通用小型风冷压缩机的设计参数，保证散热面积的合理性；进排气阀组采用舌簧阀结构建模，清晰展示阀片在气压差作用下的开闭工作位；曲轴箱的加强筋结构、安装固定脚的螺栓孔位、输出轴的花键结构均按照通用安装标准做了还原，模型整体结构完整，各零部件之间无干涉问题，既可以作为机械原理教学的演示模型，也可作为同类产品改型设计的基础参考模板，帮助设计人员快速理解活塞压缩机的内部构造与运动原理，缩短同类产品的前期设计周期。
