F-14战斗机整机线框结构三维建模

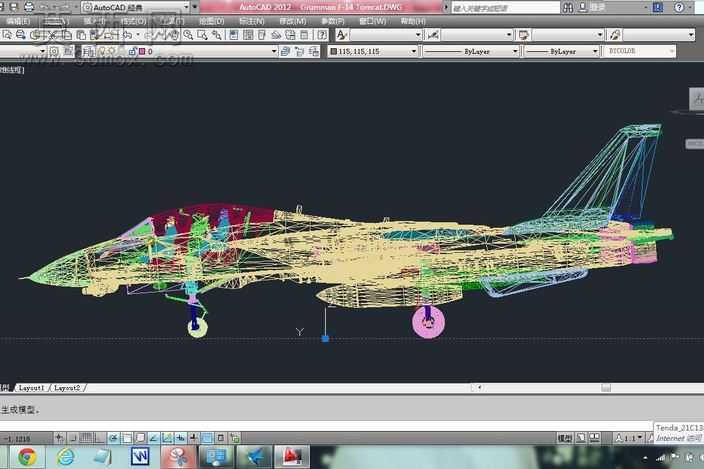

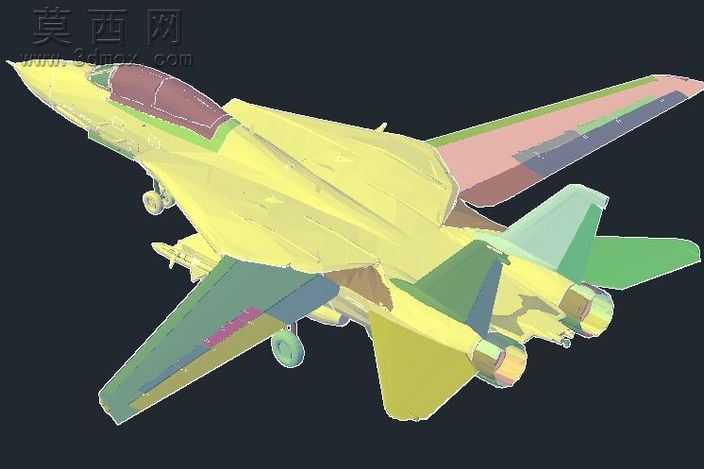

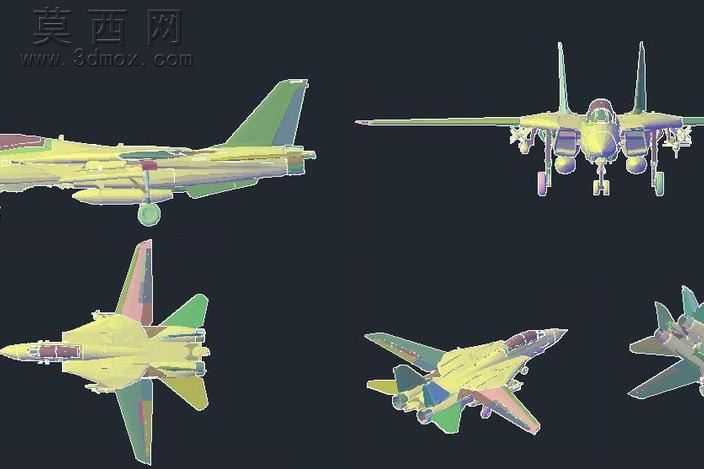

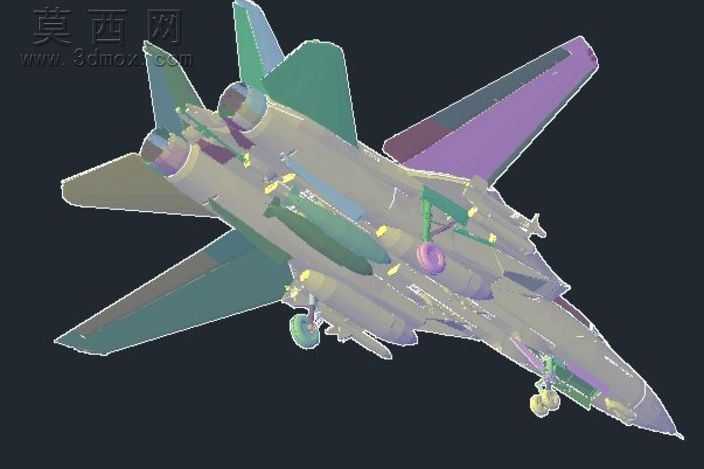

本作品为F-14战斗机的全结构三维建模成果，建模过程依托三维设计环境完成，采用线框可视化模式呈现整机的完整构造逻辑，清晰还原了这款经典变后掠翼舰载战斗机的气动外形与内部布局特征。建模初期以真机的公开气动参数、结构比例为设计依据，先勾勒机身主体的纵向轮廓线，依次完成机头雷达罩、串列双座座舱段、机身主舱段、发动机舱段、尾椎段的轮廓搭建，严格匹配真机的长径比、截面过渡弧度，保证机身整体的流线型特征符合超音速飞行的气动设计要求。针对F-14最具标志性的变后掠翼结构，建模时单独梳理了机翼的转动枢轴位置、翼盒承力结构、不同后掠角度下的机翼轮廓形态，线框视图中可清晰看到机翼内部的翼肋、翼梁排布逻辑，同时还原了机翼前缘缝翼、后缘襟翼、副翼的分段结构，以及机翼下方的武器挂点布局。尾翼部分同步完成了垂直尾翼、水平尾翼的轮廓建模，匹配真机垂尾的后掠角度与安定面结构，尾喷口部分也按照真机的二元喷口特征完成了轮廓搭建，还原了发动机尾段的结构形态。起落架部分按照前三点式起落架的真实布局完成建模，清晰呈现了起落架支柱、机轮、收放机构的连接位置，对应机身的起落架舱室轮廓也同步完成匹配。整机线框视图通过不同色彩的线条区分不同的结构分区，可直观区分机身蒙皮轮廓、内部承力框架、机载设备安装位置、燃油舱段的排布逻辑，完整还原了F-14战斗机从外部气动外形到内部结构框架的整体设计。建模过程中反复核对各部件的相对位置与比例关系，保证机翼与机身的连接位置、座舱与机身的融合过渡、尾翼与机身尾部的匹配度都符合真机的设计特征，没有出现结构错位、比例失调的问题，可用于航空装备结构认知、飞行器建模参考、相关科普展示等场景，清晰展现了经典第三代舰载战斗机的结构设计特点与气动布局逻辑。
