F-18战斗机正面线框结构三维设计作品

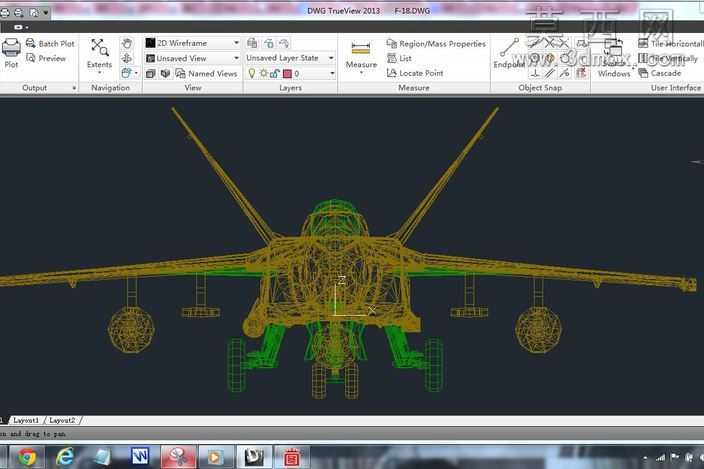

本作品为F-18战斗机的三维结构设计模型，采用线框可视化模式呈现整机的正面视角结构，完整还原了该型舰载战斗机的整体布局特征。建模过程中严格参照F-18的真实气动外形与结构比例，首先搭建机身主体的基准骨架，确定机头、座舱、机身中段、尾段的中轴线位置，再逐步延伸出两侧机翼的翼型轮廓，精准还原机翼的后掠角度与翼面相对位置。针对起落架部分，建模时单独拆分了前起落架与主起落架的结构层级，将起落架的收放连接点位、支撑臂结构、机轮轮廓都通过线框线条清晰呈现，确保各部件的装配位置与真实战机完全匹配。机身外挂部分也做了细致还原，两侧机翼下的外挂点挂载结构、副油箱轮廓都通过独立的线框组进行区分，能够清晰辨识外挂载荷与机翼的连接关系。尾翼部分按照F-18的双垂尾布局特征，精准绘制了垂尾的倾斜角度与安定面轮廓，同时还原了水平尾翼的相对位置与翼面造型。线框显示模式下可以直观观察到整机的内部结构走线逻辑，机身内部的框体结构、翼梁的延伸路径都通过不同颜色的线条做了层级区分，绿色线条对应起落架等活动部件结构，黄色线条对应机身主承力结构与翼面结构，方便快速识别不同功能区域的结构分布。建模时充分考虑了航空装备的结构合理性，所有部件的连接点位都做了对齐处理，确保机翼与机身、尾翼与机身、起落架与机身的连接位置符合真实战机的结构设计逻辑，既保证了外观比例的准确性，也清晰呈现了整机的结构框架关系，能够直观展现F-18战斗机的正面结构布局特征，为航空装备结构认知、相关设计参考提供了清晰的三维可视化参照。
