手动软木塞压塞封瓶工具结构设计

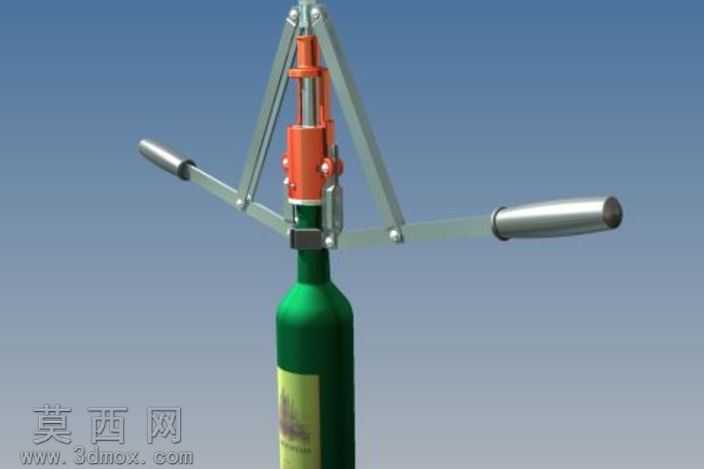

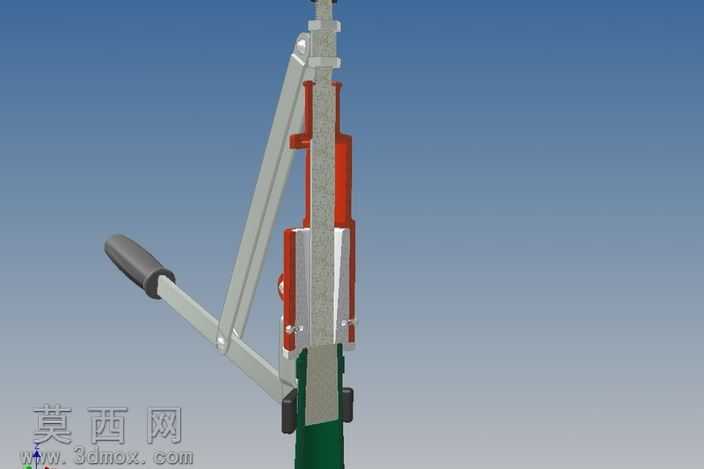

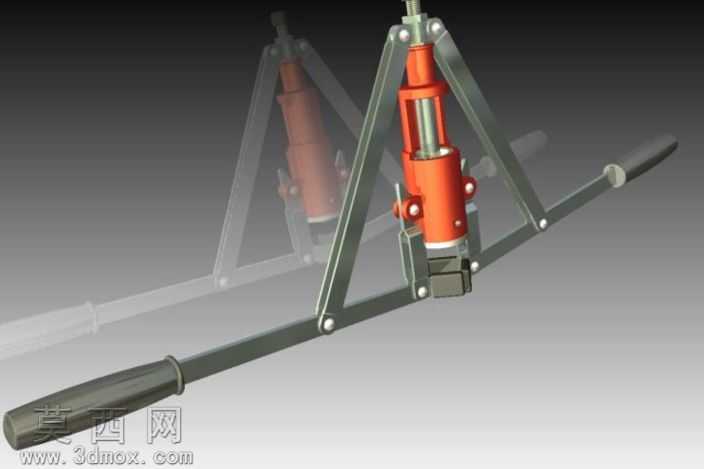

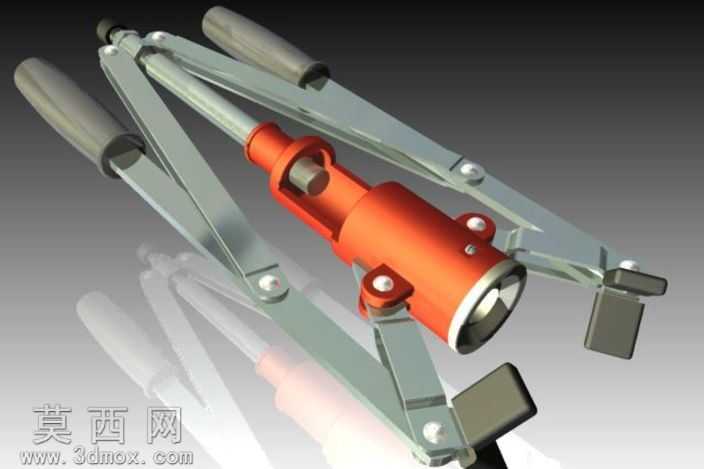

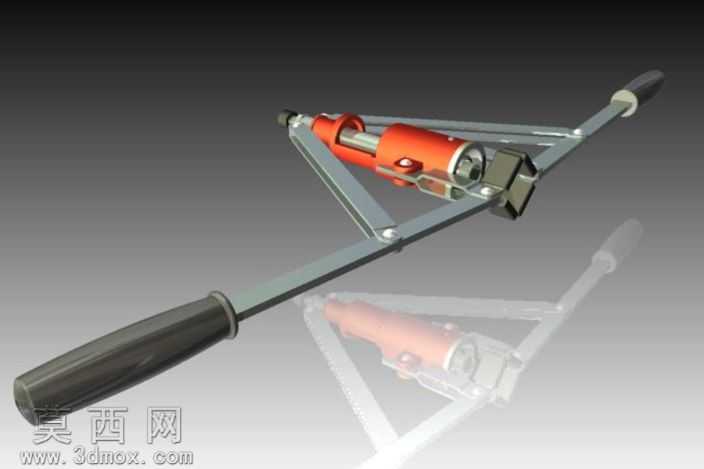

本作品为手动软木塞压塞封瓶工具的三维建模设计成果，建模阶段采用Autodesk Inventor完成全零件参数化构建，首先对工具的整体功能逻辑进行拆解，将整体结构划分为施力手柄组、连杆传动组、压塞执行座、定位导向套四大核心模块，每个零件均按照实际手动工具的加工尺寸进行参数设定，确保各部件装配间隙符合实际使用需求。建模过程中优先完成核心传动结构的搭建：采用对称式双杠杆铰接结构，将人手施加在手柄处的握力通过多组铰接销轴传递至中部的压塞执行组件，每处铰接位置均预留合理的转动间隙，避免模拟运动时出现结构干涉；中部的压塞导向套采用台阶式内孔设计，上部内孔与传动压杆做间隙配合保证压合行程的直线度，下部内孔尺寸适配标准软木塞的外径，可在压塞过程中对软木塞进行径向约束，避免软木塞受压歪斜导致瓶口密封失效。材质与渲染阶段，针对不同部件的实际使用材质进行区分设置：手柄握持部分采用哑光深灰色橡塑材质，添加细微的颗粒纹理模拟防滑握胶的触感，提升渲染真实感；金属连杆、铰接销轴、压合外筒主体采用镀铬金属材质，调整反射参数模拟五金工具表面的亮面金属光泽，同时在边角位置添加轻微的倒角磨损效果，避免金属质感过于生硬；压塞组件的核心受力内筒采用醒目的橘红色烤漆金属材质，与银灰色金属结构形成视觉区分，突出核心功能部件的位置；底部的瓶口定位块采用硬质工程塑料材质，表面做哑光处理，模拟实际使用时接触玻璃瓶口的防滑定位结构。结构设计上充分考虑手动操作的人机工程需求，手柄张开角度适配成年人手掌的握持范围，杠杆传动比经过反复调整，确保使用者施加较小握力即可将软木塞平稳压入瓶口，整体结构无多余冗余部件，铰接点布局合理，压合行程长度适配常规玻璃瓶的瓶口密封深度，既可以满足小型作坊、家庭自酿场景的封瓶需求，也可作为手动封瓶工具的结构验证模型使用，建模过程中所有零件均保留完整的参数化特征，可根据不同规格的瓶口、软木塞尺寸快速调整对应参数，生成适配不同使用场景的封瓶工具模型。
