石油钻井用四通连接法兰组件三维设计

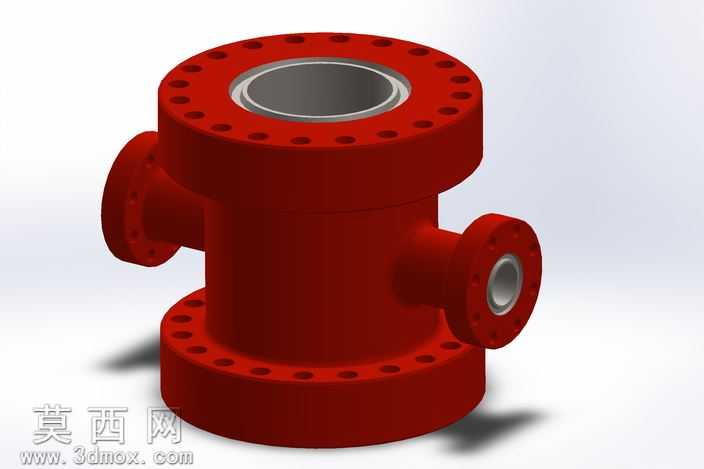

本模型为石油钻井作业所用的井口四通连接法兰组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循井口设备的连接尺寸规范，对各部位法兰的螺栓孔分布、通径尺寸、接口壁厚进行了精准还原。模型主体为立式筒状结构，上下两端设置大直径连接法兰，法兰端面沿圆周均匀排布螺栓通孔，用于和井口其他设备实现密封紧固连接；筒体侧面设置两个不同通径的侧向接口，接口同样采用法兰连接形式，侧向接口与主筒体采用圆弧过渡结构，有效降低流体在转向过程中的阻力，同时避免结构应力集中问题。材质设置上，主体部件采用井口设备常用的合金钢材质，渲染时赋予醒目的工业防锈漆红色外观，金属密封面设置为银灰色金属质感，通过光影渲染突出法兰端面的平面度、螺栓孔的规整排布效果，清晰展现各部位的结构层次。设计过程中充分考虑钻井作业的高压工况需求，对筒体壁厚、法兰厚度进行了合理的结构强化，各连接法兰的密封面预留了密封件安装位置，侧向接口的角度经过优化，可满足压裂作业、循环作业等不同工况下的管路连接需求，整体结构无冗余设计，各部位过渡顺滑，既满足结构强度要求，也兼顾了现场安装的操作便利性。模型完整还原了该类井口四通的所有结构特征，可用于石油设备的结构展示、安装模拟、管路布局验证等场景，建模过程中对倒角、圆角等工艺细节也做了完整呈现，符合实际产品的加工工艺要求，能够直观展现该类钻井核心连接件的结构特点与连接逻辑。
