高燃效燃气涡轮叶片结构设计作品

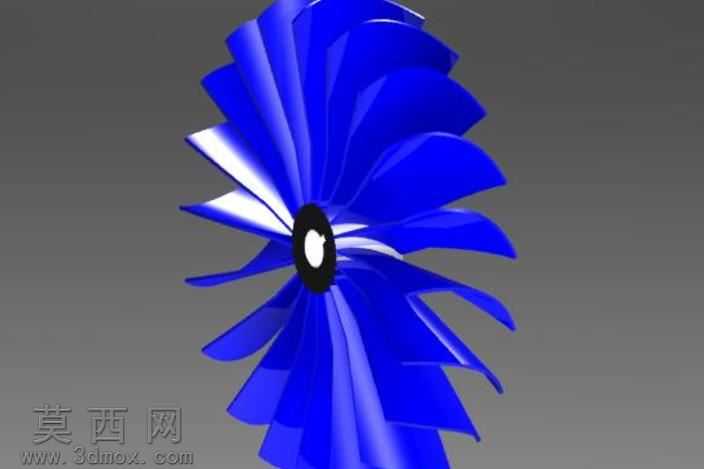

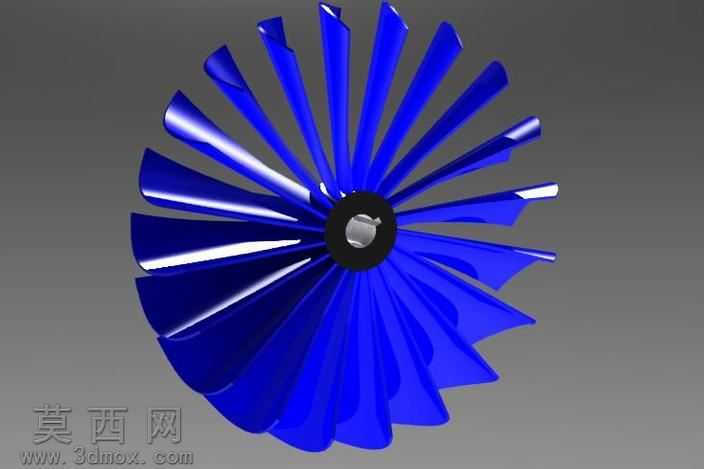

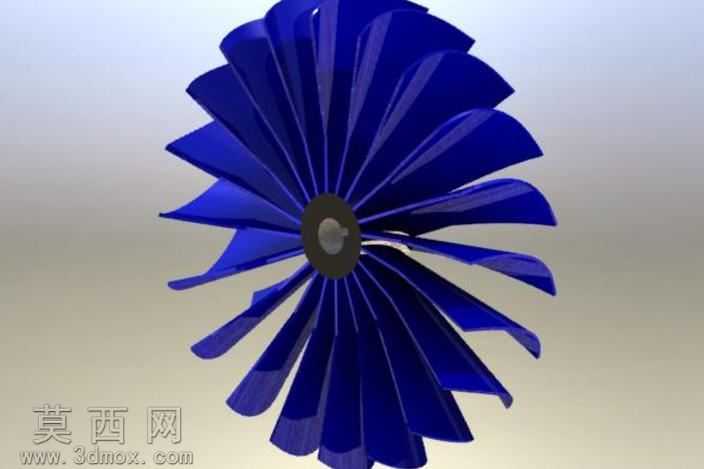

本作品为适配燃气循环动力场景的高燃效涡轮叶片三维设计，整体采用周向均布的辐射式叶轮结构，建模阶段依托参数化设计逻辑完成整体构型搭建：首先确定中心轮毂的基准定位，以轮毂中心为阵列原点，根据气动效率要求计算单枚叶片的安装倾角、叶型扭转角度与相邻叶片的周向间距，通过圆周阵列完成全部叶片的排布，保证每枚叶片的型面精度与安装位置一致性，避免因结构偏差导致的气动损耗。建模过程中对叶型曲面做了连续曲率优化，从叶根到叶梢的厚度做渐变处理，叶根位置与轮毂衔接处做圆角过渡强化结构强度，降低高速旋转时的应力集中风险，叶梢位置做收窄修型，减少运转过程中的叶尖涡流损失。材质渲染阶段选用深蓝色工程塑料质感的材质表现，模拟高性能复合基材的视觉效果，材质参数调整了适当的反光度与表面粗糙度，既体现叶片光滑的气动表面特性，也还原工业零部件的真实质感，中心轮毂位置做深灰哑光材质区分，突出轮毂与叶片的装配关系，中心定位孔做金属光泽处理，还原实际部件的装配定位结构。设计思路围绕燃气涡轮的高燃效需求展开，叶片的曲面造型充分考虑燃气流经时的动能转化效率，通过合理的叶型弯扭设计引导燃气流向，让气流在叶片间的流道内顺畅完成能量传递，减少气流分离与流动阻力，相比常规直叶片结构能够有效提升能量转化效率，适配喷气发动机等气体循环动力设备的工况需求。整体模型结构完整，各部分衔接自然，既还原了涡轮叶片的真实结构特征，也通过参数化建模保证了模型的可编辑性，可用于动力部件结构演示、气动原理教学以及相关产品的方案验证场景，叶片的数量、倾角、叶型参数均可根据实际工况需求调整，具备较强的实用参考价值。
