桥式起重机主梁框架结构三维设计

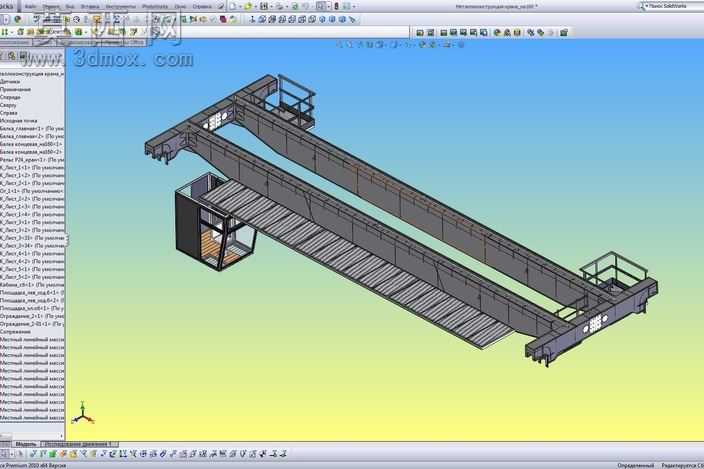

本模型为桥式起重机的核心承载框架结构，采用三维参数化建模方式完成整体搭建，完整还原了双梁桥式起重机的桥架主体形态。建模过程中严格遵循桥式起重机的钢结构设计规范，对两根平行的主承载梁进行了精细化结构还原，主梁采用箱型梁结构逻辑搭建，表面的走台板、端部的连接结构、附属的操作室安装位、端部防护栏杆结构都逐一进行了建模还原，整体装配层级清晰，各部件的装配约束关系完全符合实际起重机的装配逻辑，总装部件拆分细致，各子零件可单独编辑修改。模型在渲染阶段采用了贴近实际工业设备的金属材质表现，对钢结构的哑光金属质感、走台板的防滑纹理材质、操作室的玻璃与框架材质都做了区分设置，渲染视角采用等轴测视角，可完整呈现桥架的整体布局与各部件的相对位置关系，清晰展示出双梁结构的跨度形态、走台的铺设范围、操作室的悬挂安装位置以及两端端梁的连接结构。设计思路上以还原真实桥式起重机的桥架框架为核心，优先保证整体结构的比例准确性与装配合理性，模型仅保留核心承载框架部分，未添加冗余的起升机构、运行机构等附属部件，可作为桥式起重机整体设计的基础框架使用，也可用于起重机结构教学、方案展示场景，使用者可在此框架基础上根据实际需求添加对应的起升小车、运行机构、电气布线等部件，快速完成完整桥式起重机的三维模型搭建。模型的结构设计充分考虑了实际生产中的工艺合理性，主梁的板材拼接位置、栏杆的安装点位、走台的支撑结构都符合实际起重机的生产制造逻辑，不存在结构干涉与工艺不合理的设计问题，各部件的连接位置预留了对应的安装接口，方便后续拓展其他功能部件。
