起重机I型梁配套滚子小车结构

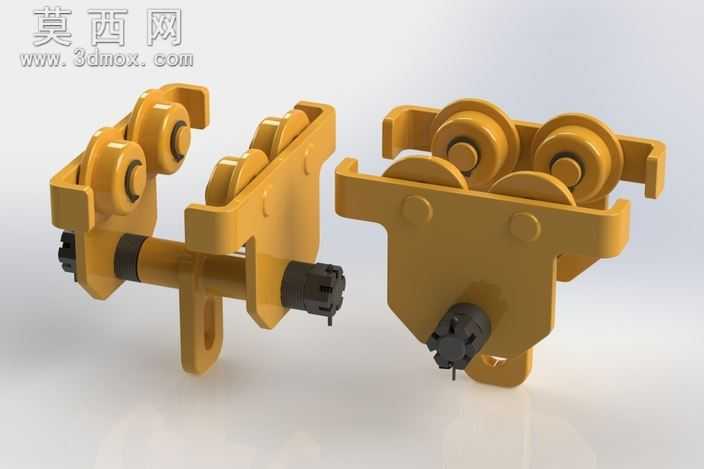

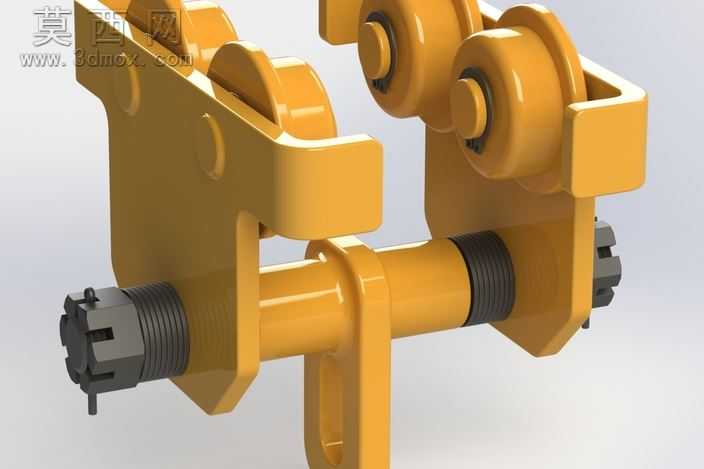

本模型为适配I型梁的起重配套滚子小车，整体采用SolidWorks完成全参数化三维建模，建模过程严格遵循起重机械行走机构的设计规范，对各部件的装配公差、运动间隙做了精准还原。模型渲染阶段采用工业金属漆面材质，主体承载结构件赋予暖黄色工业漆质感，滚轮、螺纹轴、锁紧销等运动部件赋予调质钢金属材质，通过光影调整清晰呈现各部件的装配层次与结构轮廓，直观展示机构的整体形态。从结构设计来看，该滚子小车采用双侧对称滚轮组布局，每侧设置多组贴合I型梁翼缘的行走滚轮，滚轮通过内置轴套与侧支架铰接，可顺畅沿梁体翼缘滚动，避免行走过程中出现卡滞、偏磨问题；中部设置横向穿装的承载轴，轴端采用开槽螺母配合开口销的防松结构，可适配4英寸、6英寸、8英寸三种规格的I型梁，通过调整轴上锁紧组件的位置即可匹配不同梁宽，无需额外更换支架部件；下部预留起重葫芦挂接位，可直接配套挂钩式起重葫芦使用，实现葫芦沿梁体的横向移动，满足龙门起重机、单梁起重设备的重物移位需求。设计过程中重点考量了承载稳定性与行走顺畅性的平衡，侧支架采用一体式弯折成型结构，减少拼接焊缝带来的应力集中问题，滚轮的轮缘轮廓做了圆弧过渡处理，可降低与梁体翼缘的接触磨损，延长部件使用寿命；各铰接位置预留润滑注油空间，方便后期维护保养。模型完整还原了所有装配细节，从滚轮的轴肩定位、承载轴的螺纹段长度到开口销的安装孔位都做了1:1复刻，可直接用于起重配件的结构验证、装配教学演示，也可作为起重设备整体设计的配套子装配体使用，为同类型梁上行走小车的设计提供可靠的结构参考。
