10T级起重绞车三维结构设计

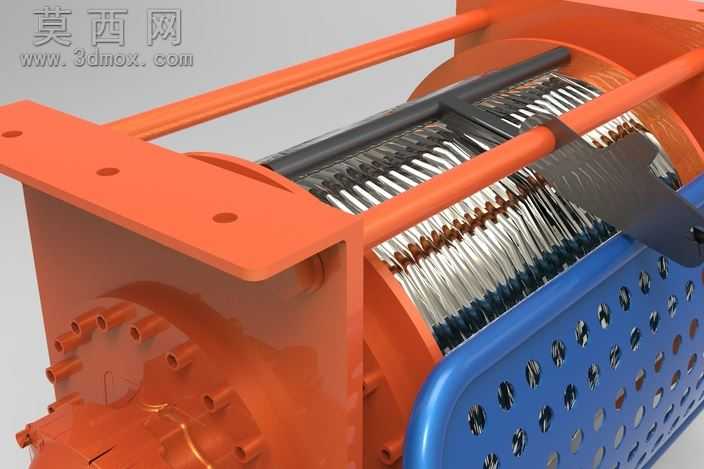

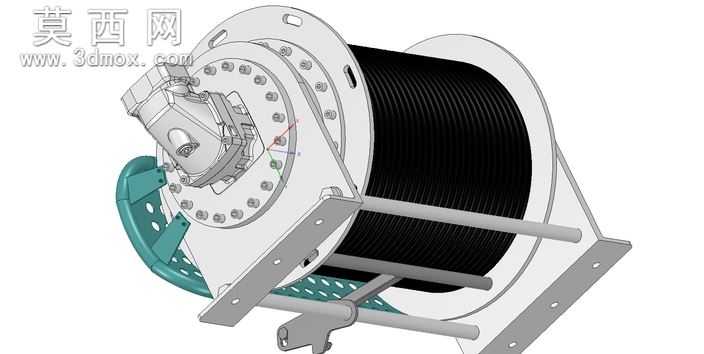

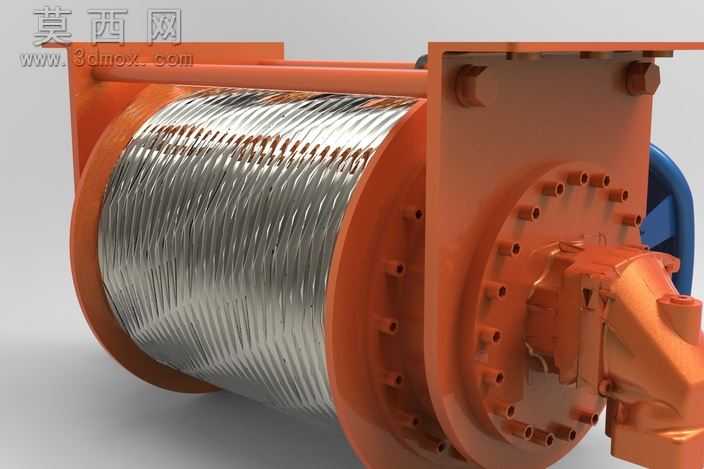

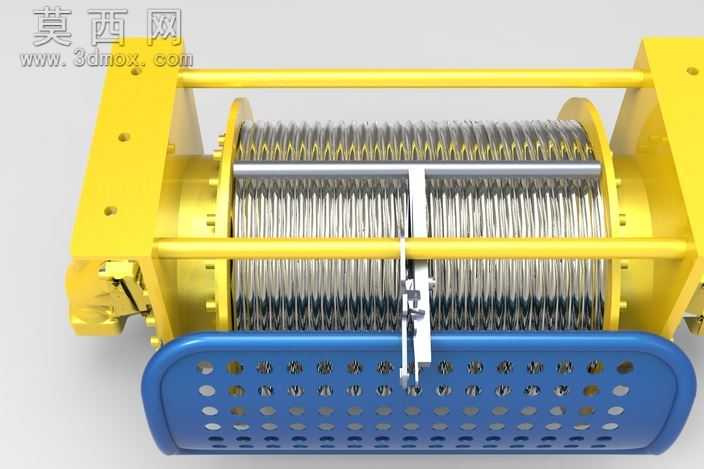

本模型为10吨额定载荷的起重绞车结构，整体采用三维参数化建模完成，建模过程中严格遵循起重机械设计规范，对各部件的装配关系、配合公差进行了精准还原，完整呈现了重载起重绞车的核心构造。模型主体由卷筒组件、驱动连接端、安装机架、防护结构四大模块构成，卷筒部分采用多层缠绕绳槽设计，绳槽排布均匀规整，可适配大直径起重钢丝绳，满足10吨载荷下的钢丝绳收放需求，卷筒两端设置有挡缘结构，可有效防止钢丝绳在收放过程中出现脱槽、乱绳问题，保障起重作业的安全性。驱动端集成了传动连接法兰与安装基座，法兰盘面均匀分布连接螺栓孔，可与对应的减速驱动单元实现刚性连接，保证大扭矩输出过程中的传动稳定性，连接部位的加强筋结构经过受力优化，可承受重载启停过程中的冲击载荷，避免结构出现应力变形。安装机架采用型钢焊接式框架结构，多根横向支撑梁将卷筒与机架主体牢固连接，机架底部设置有带安装孔的固定支脚，可将绞车整体固定在起重设备的安装平台上，支脚部位做了加厚处理，可分散重载作业时的结构应力，提升整体安装的稳固性。卷筒侧方设置有镂空式防护护板，护板采用弧形贴合设计，既可以对卷筒侧方的传动部位进行安全防护，避免作业过程中异物卷入传动结构，又通过镂空开孔设计降低了整体结构重量，兼顾防护性能与轻量化需求。建模过程中对各金属部件赋予了对应的材质属性，机架、卷筒等承载部件采用高强度结构钢材质，表面做了防锈涂装处理，防护部件采用轻质合金材质，不同材质的视觉区分清晰，可直观呈现各部件的功能分区。整体结构设计紧凑，布局合理，在保证10吨重载起重能力的前提下，尽可能压缩了整体安装尺寸，适配各类起重设备的安装空间需求，可用于起重机械的结构设计参考、作业原理演示以及相关技术方案的校核验证。
