德哈维兰虎蛾DH82a双翼机骨架结构

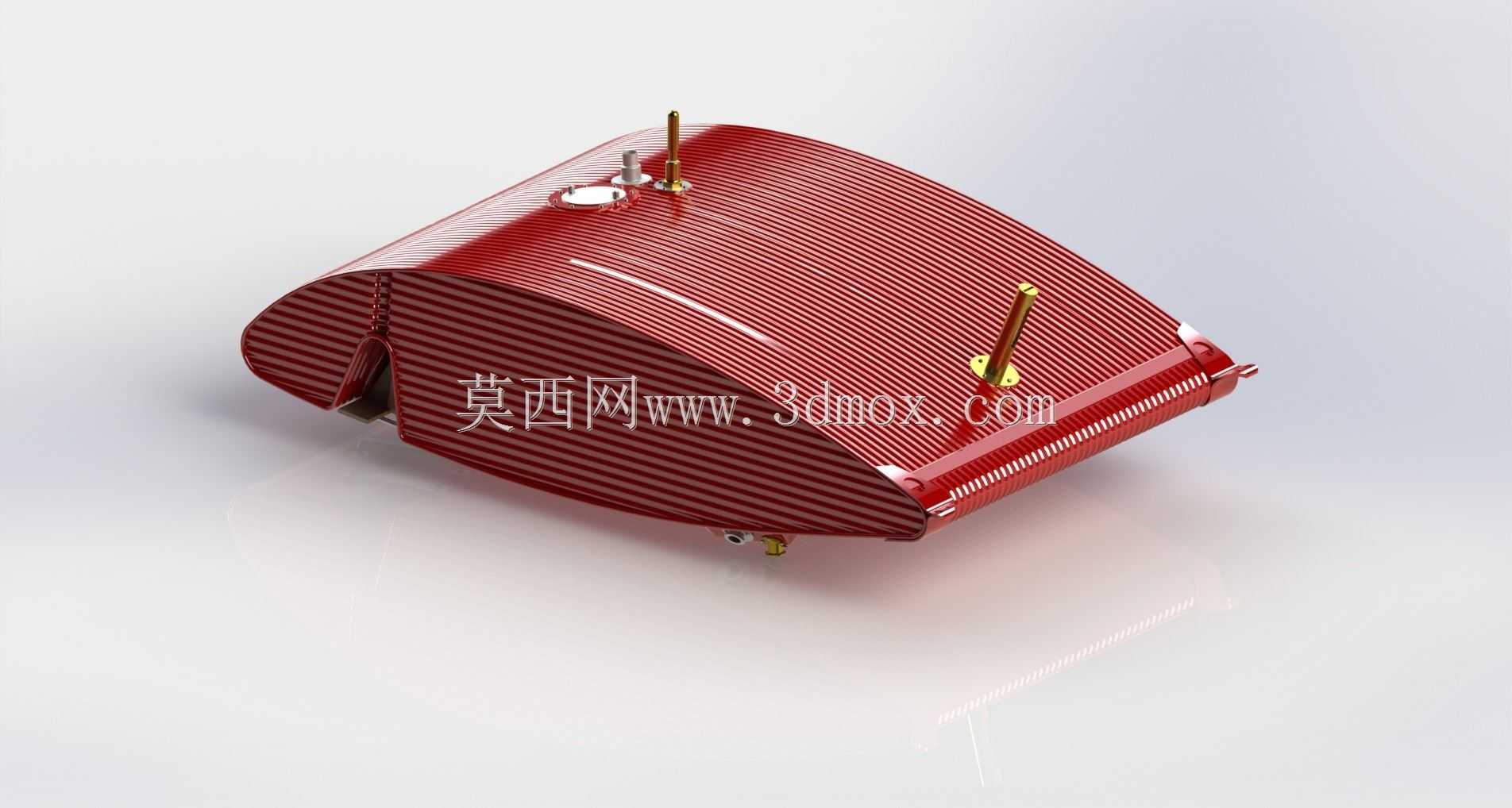

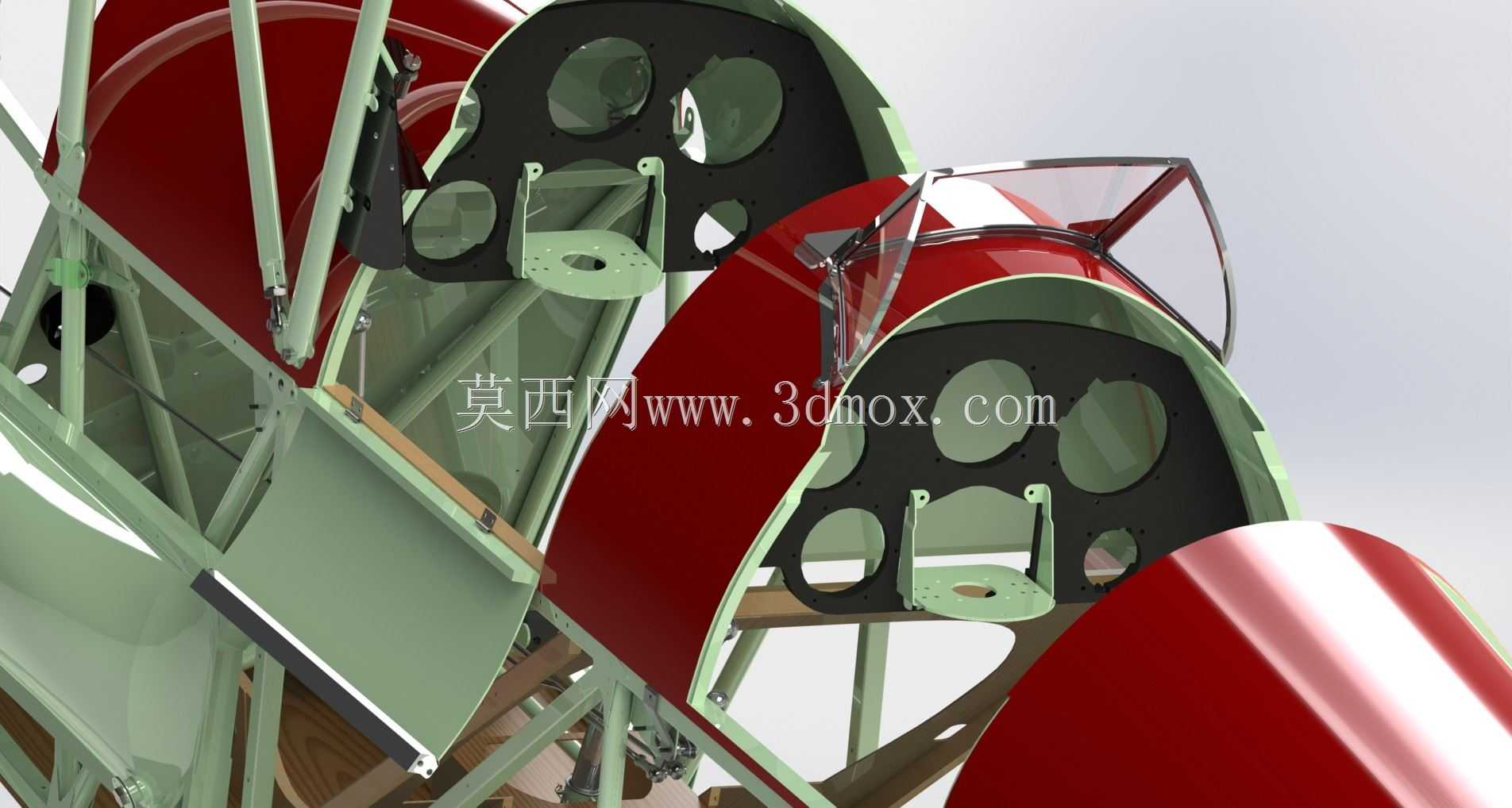

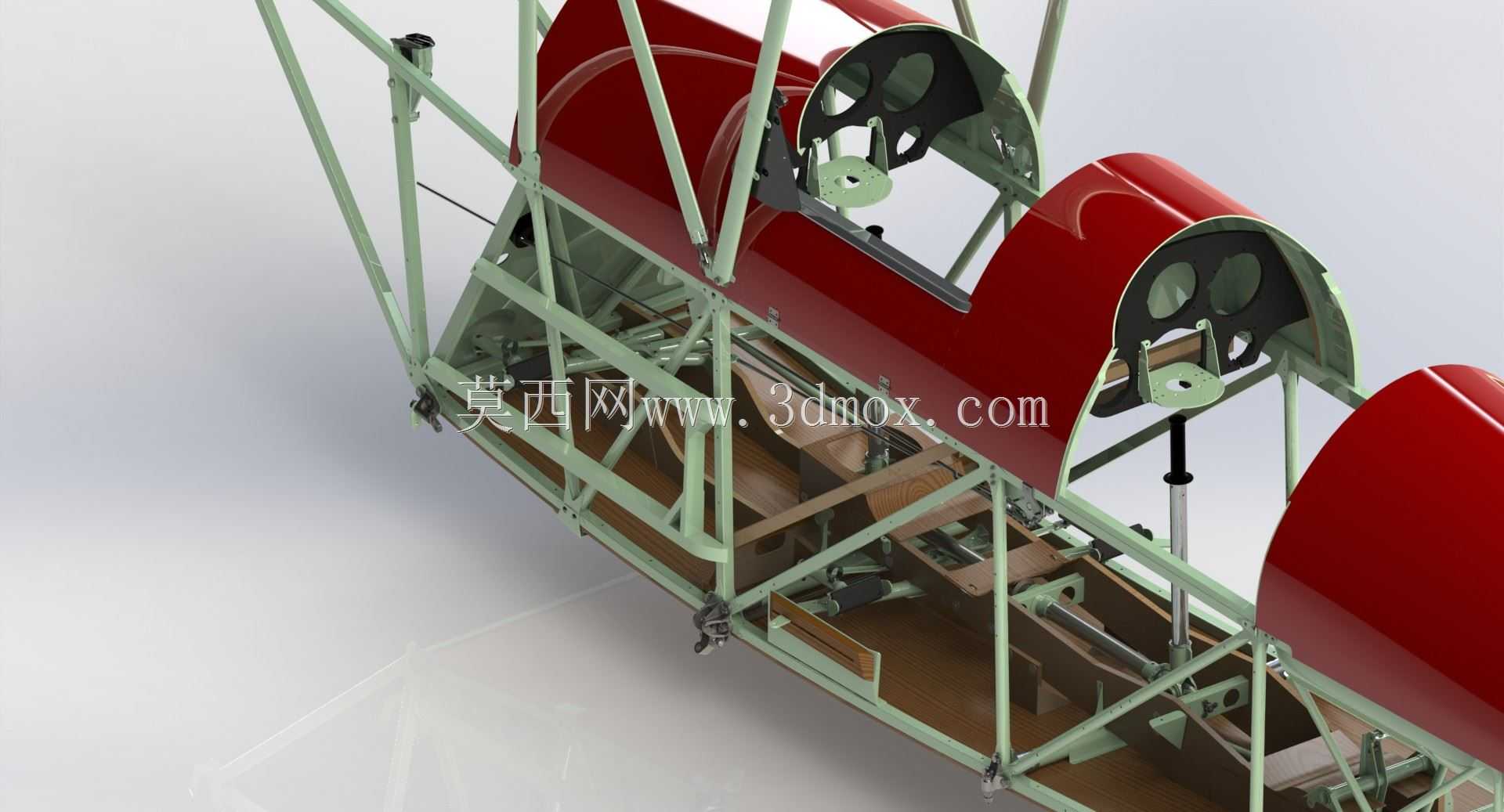

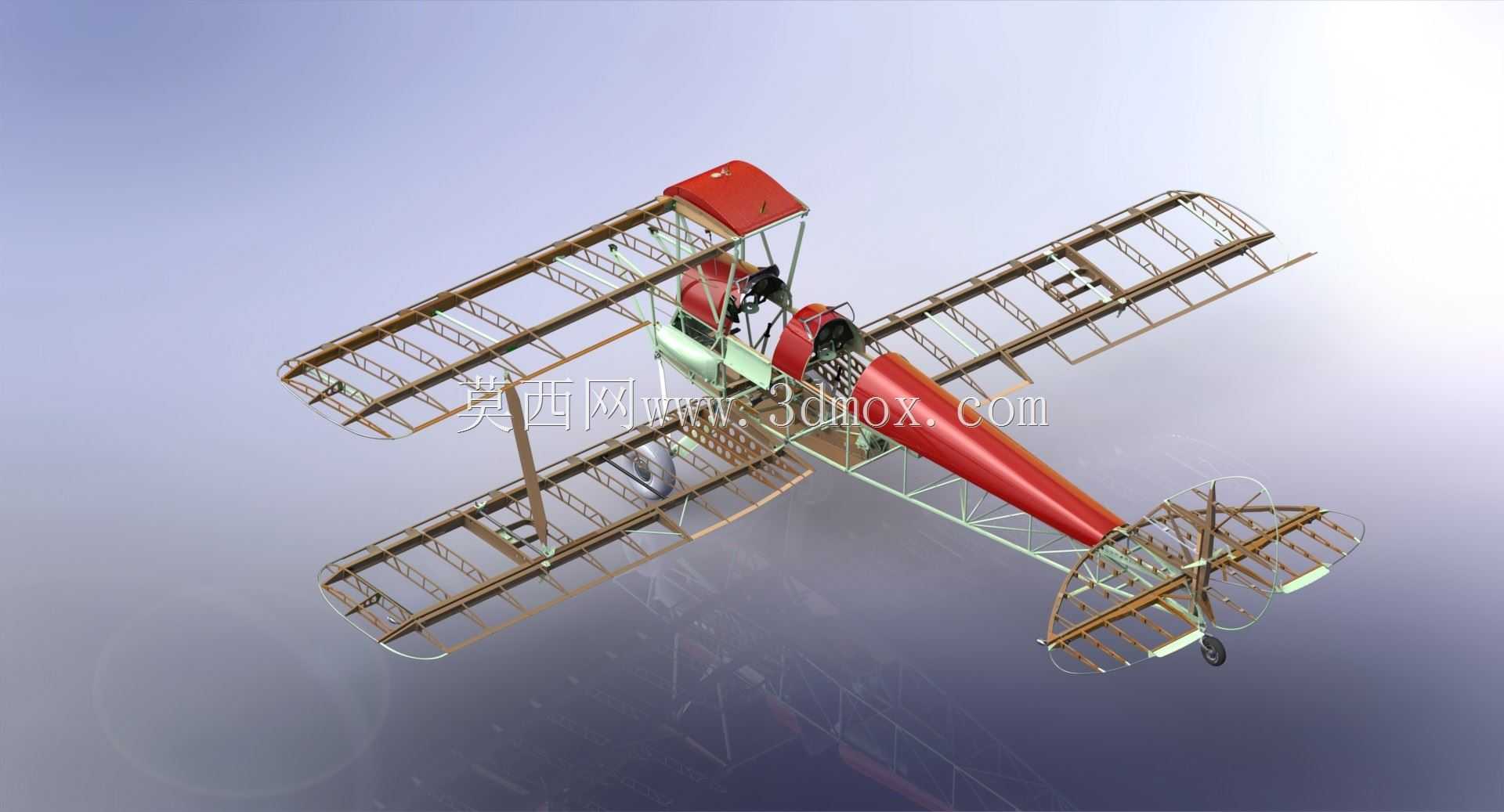

这款双翼飞行器的骨架结构模型，还原了早期轻型通用飞机的桁架式承力设计逻辑，这类机型早年广泛应用于飞行学员初级训练、农林作业撒播、短途低空通信联络等场景，凭借极低的起降要求与可靠的低速操控特性，在通航发展初期承担了大量非商业运输类的低空飞行任务。从结构设计来看，整机采用上下双翼搭配张线支撑的布局，上下翼面通过木质翼肋与纵梁搭建承力框架，翼型选取低速下升阻比表现优异的平凸翼型，翼梁间的斜向支撑构件兼顾了结构轻量化与抗扭刚度，能够承受低空紊流带来的交变载荷，机翼与机身的连接节点采用铰接式设计，可在维护时快速拆解外翼段，降低外场存放的空间占用。机身段采用钢管焊接与木质构件混合的承力结构，前部动力舱预留了活塞发动机的安装支座与防火墙安装边界，防火墙后方依次排布驾驶舱、燃油舱与尾翼连接段，双座开放式驾驶舱的操纵机构安装位完全还原实机布局，驾驶舱周边的骨架预留了蒙皮固定的铆钉孔位，可直接对接后续蒙皮敷设的建模工序。尾翼部分采用常规布局的平尾与垂尾骨架，操纵面的铰链安装位与传动摇臂通道均在模型中做出明确标识，尾橇与后机身的连接结构做了加强处理，适配早期简易跑道起降时的冲击载荷。起落架采用固定式后三点布局，主起落架的弹性减震构件安装位与机轮轮毂的安装边界清晰可辨，前起落架（注：实际为主起落架前置，后三点布局主轮在前）的撑杆结构与机身下部承力框直接连接，能够承受着陆时的垂直冲击与侧向载荷。建模过程中对骨架的杆件截面做了区分，主承力翼梁采用矩形截面实木构件的等效建模，辅助支撑与张线连接点采用薄壁钢管的结构还原，所有构件的连接节点均做了布尔合并处理，不存在干涉错位问题，可直接用于结构力学仿真分析、复古飞行器科普展示、航模设计参考等场景，也可作为老式飞行器数字化复原的基础骨架文件，后续可直接叠加蒙皮、发动机、操纵系统等细节构件完成整机建模。
