航空用直箭头型飞机轴承支架结构

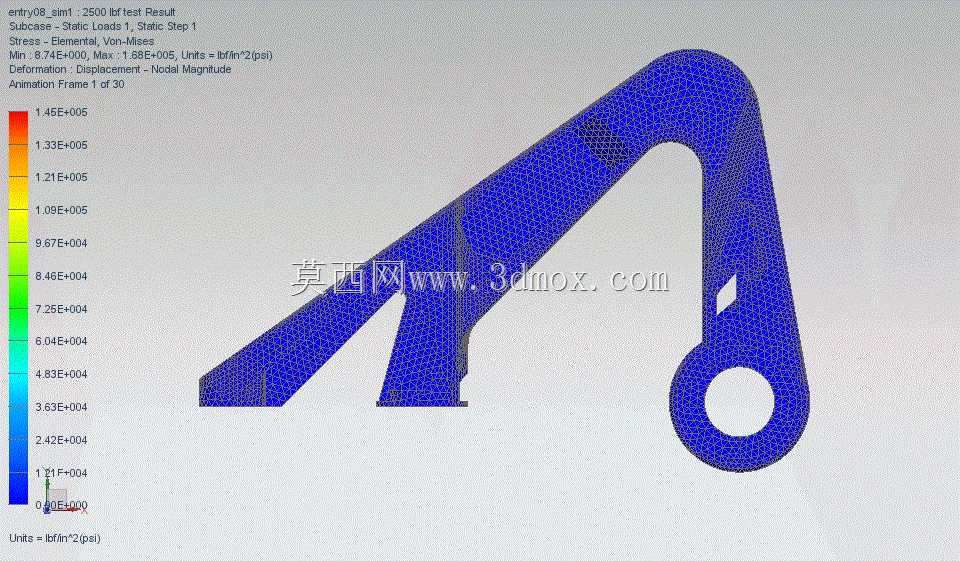

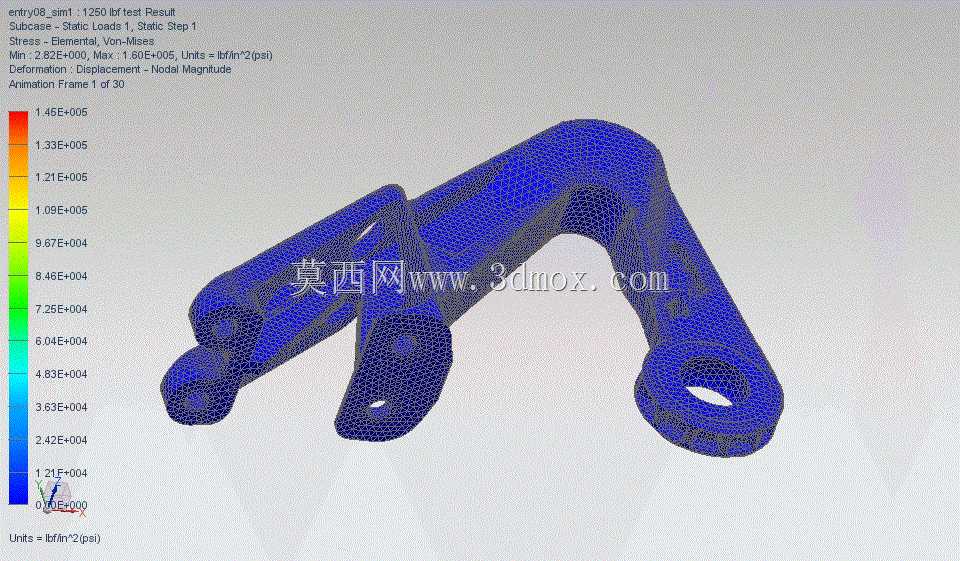

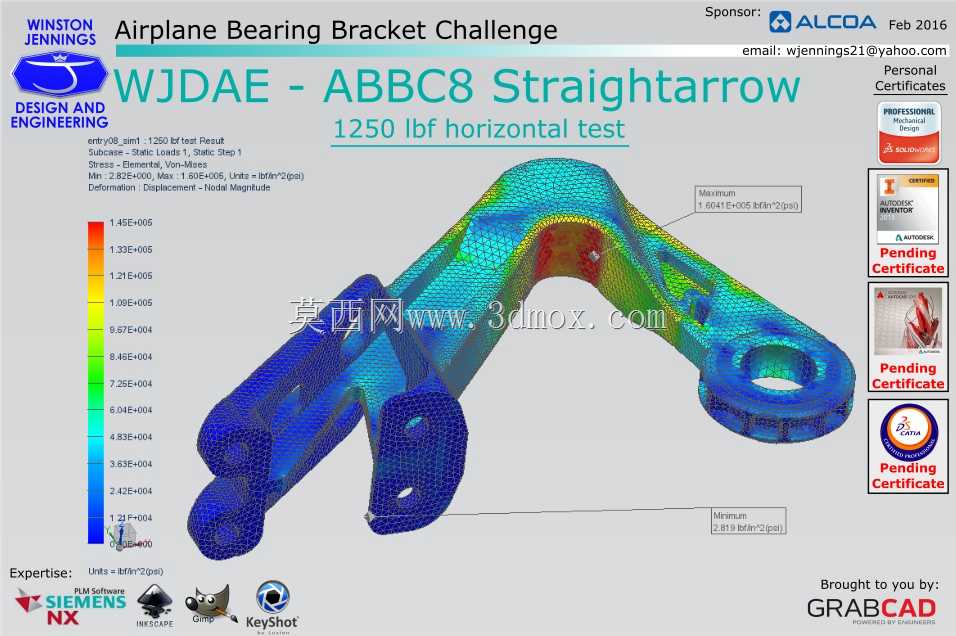

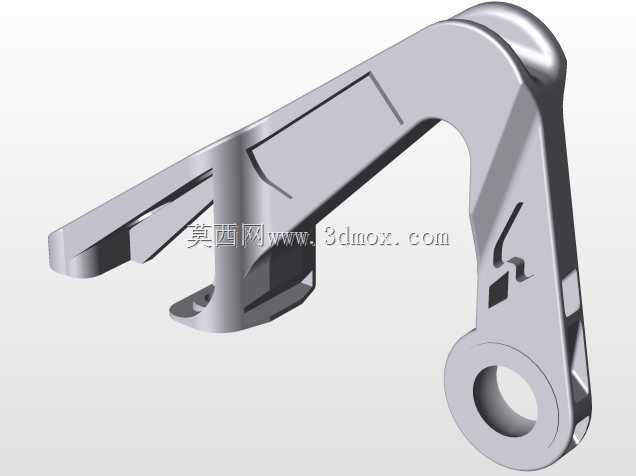

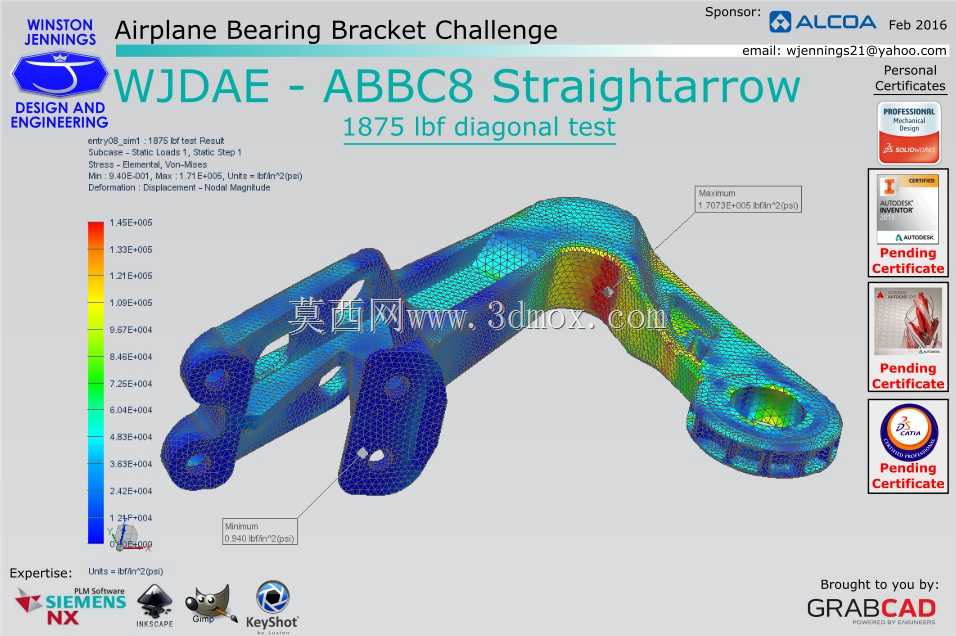

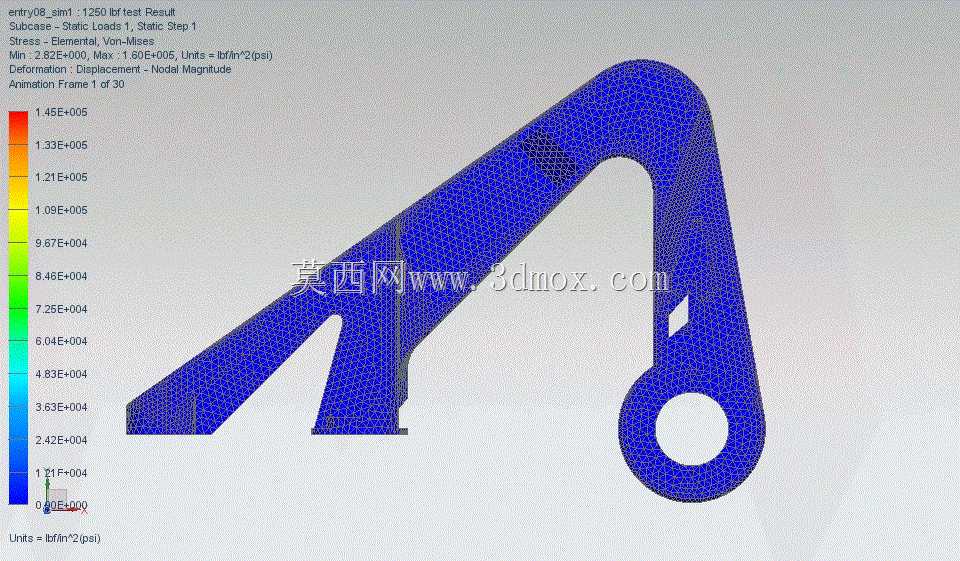

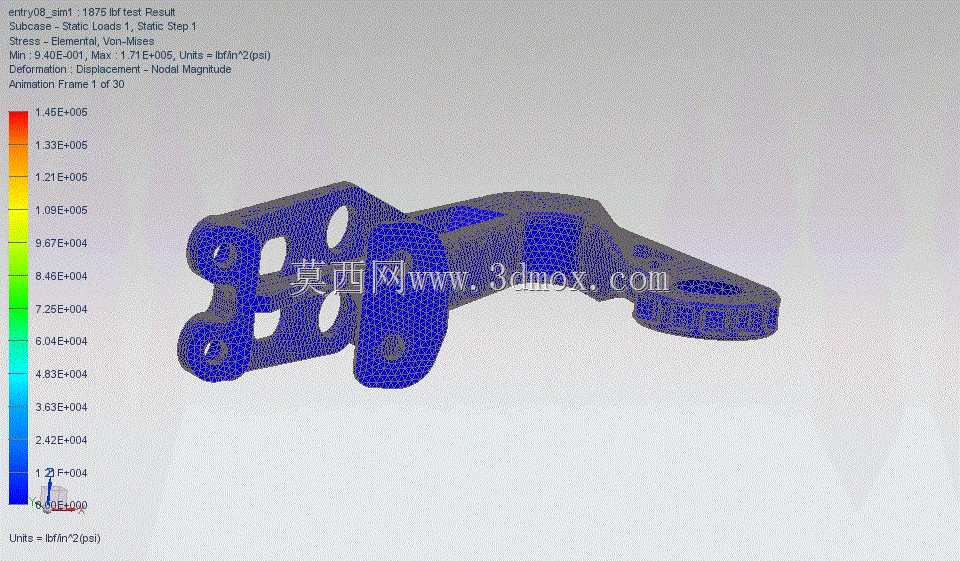

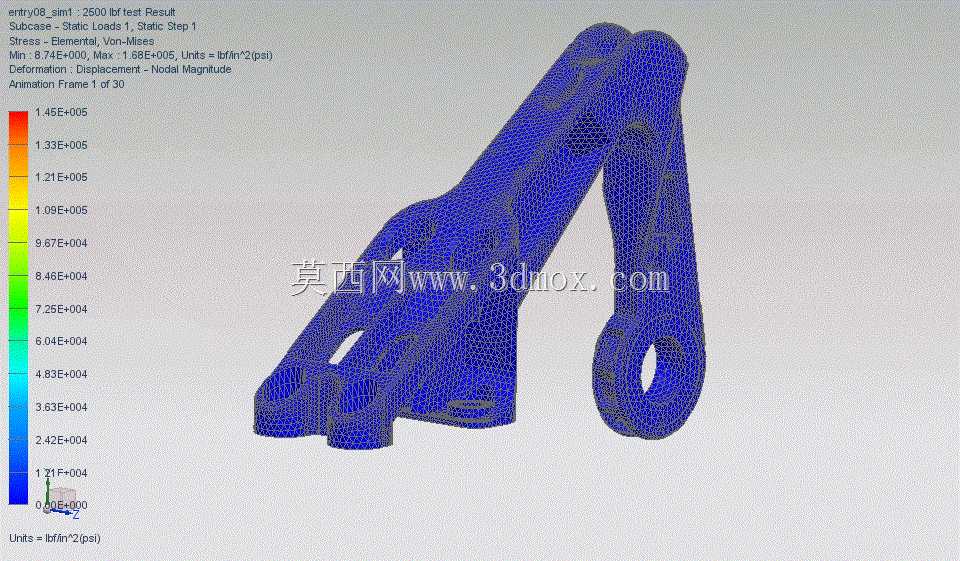

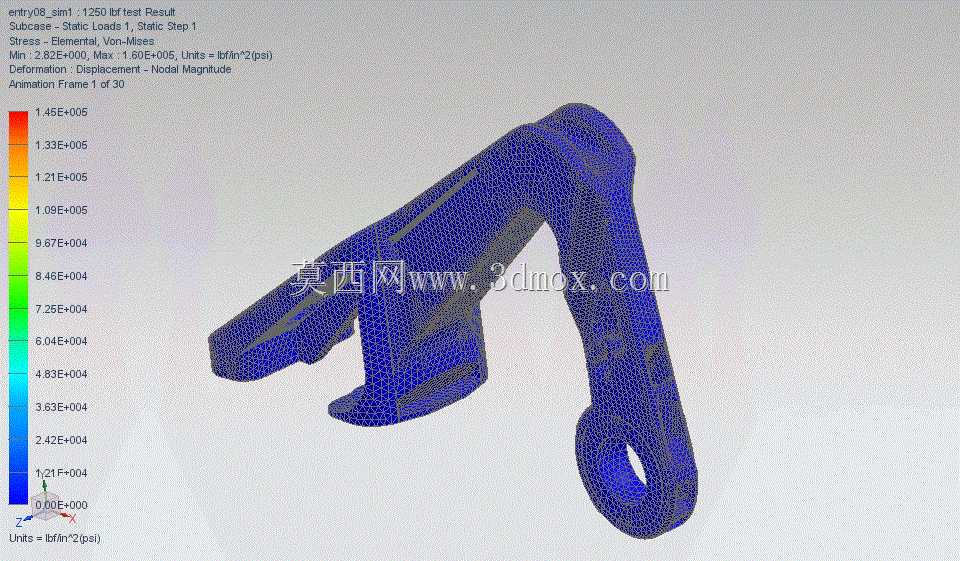

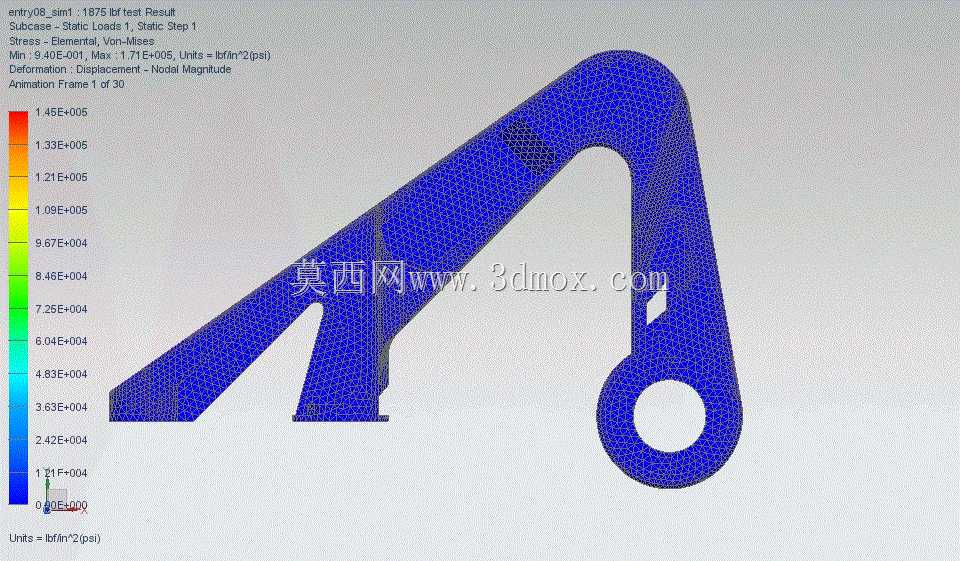

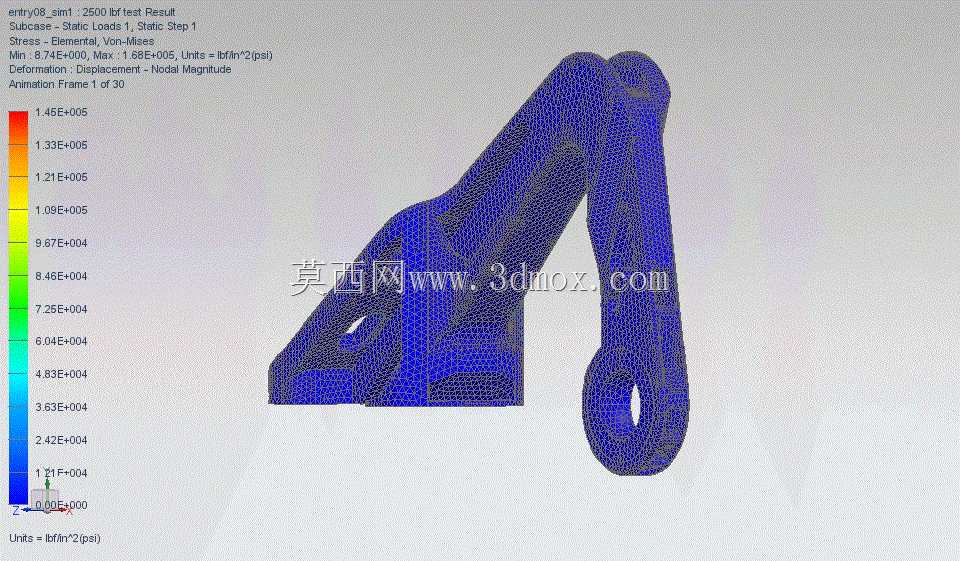

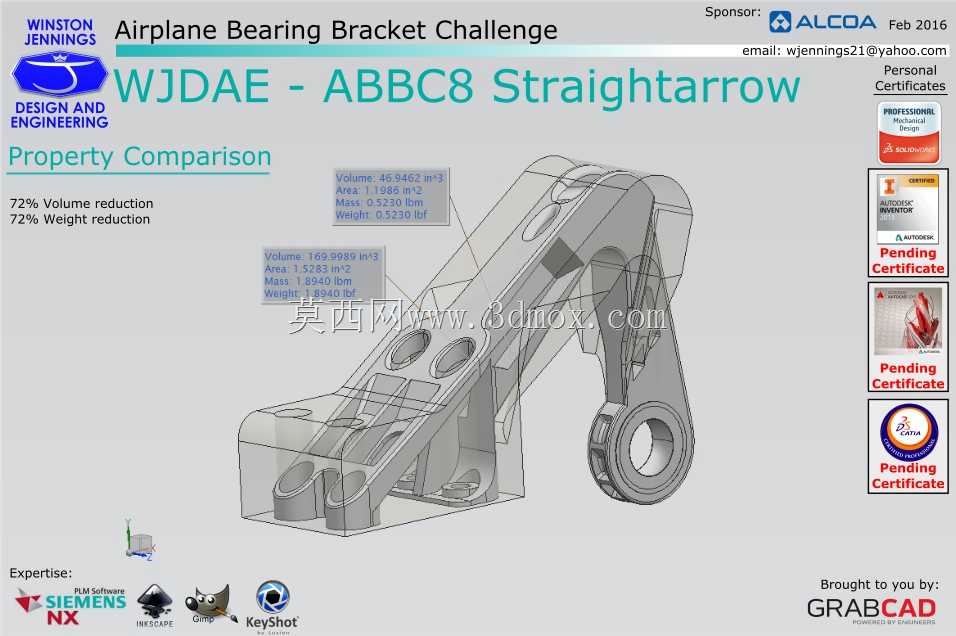

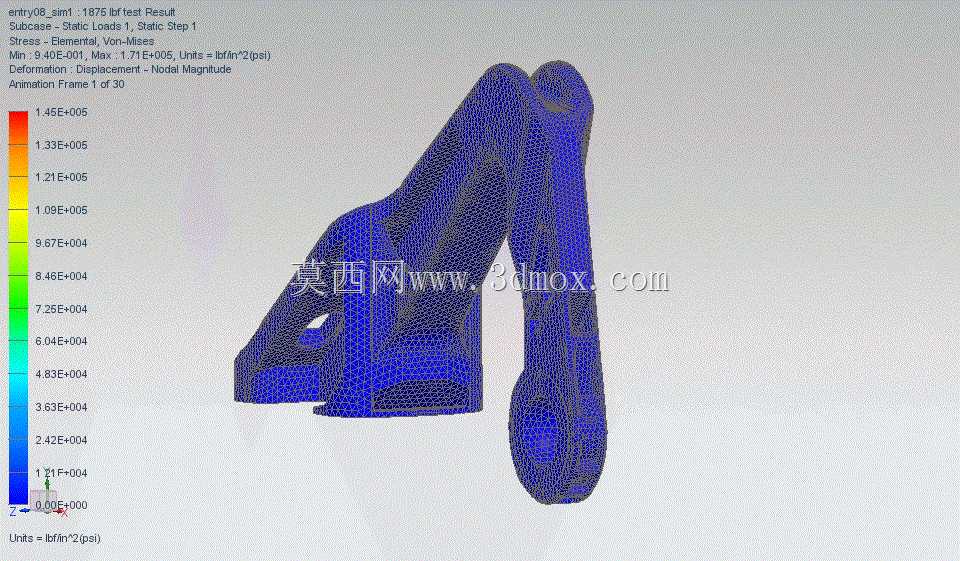

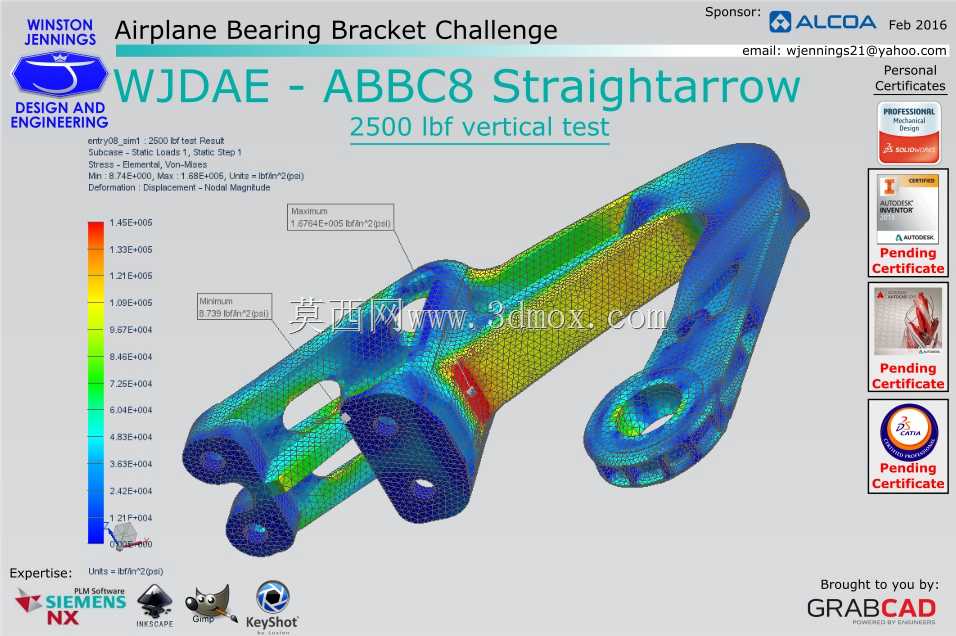

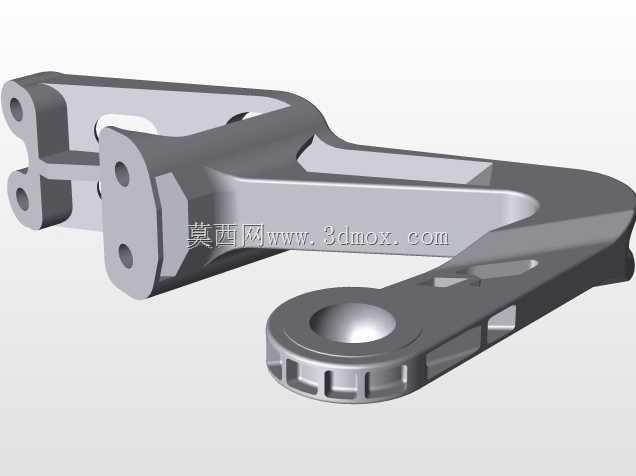

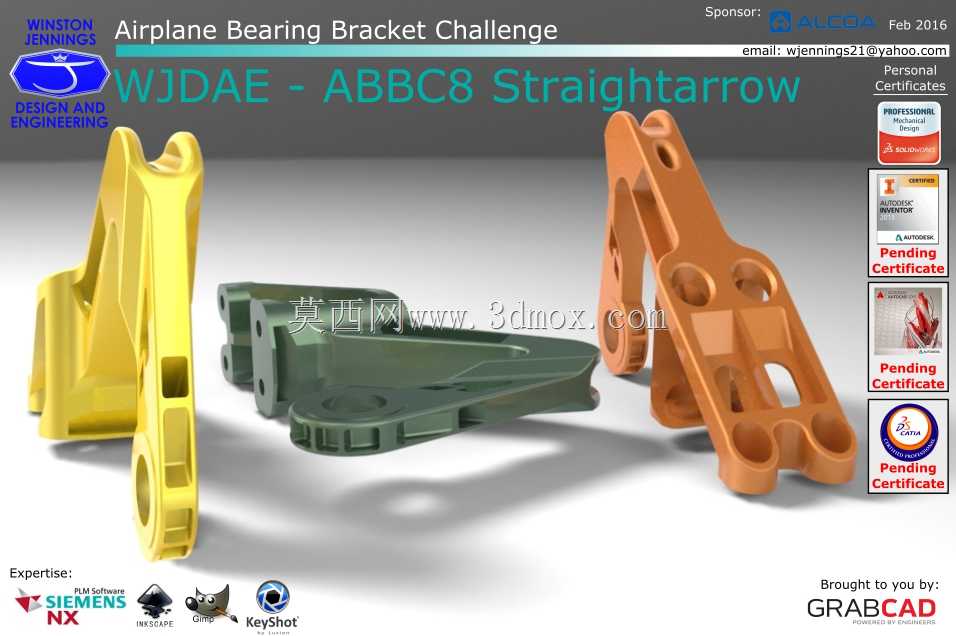

该轴承支架属于航空机载结构承力件，主要应用于固定翼飞机的起落架与机翼连接区域、发动机周边辅助传动点位，承担轴承组件的定位、载荷传递与振动缓冲作用，在飞行过程中需持续承受气动交变载荷、发动机传导振动以及起降阶段的冲击载荷，是保障飞行动作机构运行可靠性的关键连接部件。从结构设计逻辑来看，整体采用仿生拓扑优化思路，在保证承力强度的前提下最大化去除非必要材料，主体承力路径沿支架两端安装孔位呈直线贯通，匹配直箭头的构型命名，中间区域通过多组镂空筋条分散应力集中点，避免飞行过程中因交变载荷产生疲劳裂纹。网格划分采用1.5mm尺寸的单元进行力学仿真验证，整体自由度规模适配航空级结构强度校核要求，可精准模拟不同工况下的形变与应力分布。安装边界方面，支架两端设置同轴度公差严格的轴承安装孔位，孔位周边做局部加厚处理，孔内壁预留轴承压装的倒角导向结构，侧面分布的多组辅助安装孔用于与周边机身结构、管路固定支架做锁紧连接，所有安装孔位的位置度公差满足航空装配的互换性要求，可直接适配对应型号的标准轴承与紧固件。外形上通过多曲面过渡处理消除直角锐边，既降低飞行过程中的空气阻力影响，也避免应力集中导致的结构失效，表面构型适配阳极氧化、喷涂等航空常用表面处理工艺，处理后可提升耐盐雾、耐高低温交变的性能。在实际装机场景中，该支架可替代同类型传统铸造支架，在相同承力指标下重量降低约三成，有效助力飞机结构减重，提升燃油经济性与有效载荷能力。筋条布局经过多轮迭代优化，每一处镂空结构都经过受力路径仿真验证，不存在冗余结构也无承力薄弱点，在极限载荷工况下的形变量控制在航空结构件允许的阈值范围内，可保证轴承运转过程中不会因支架形变出现卡滞、偏磨等问题，延长轴承组件的维护周期。
