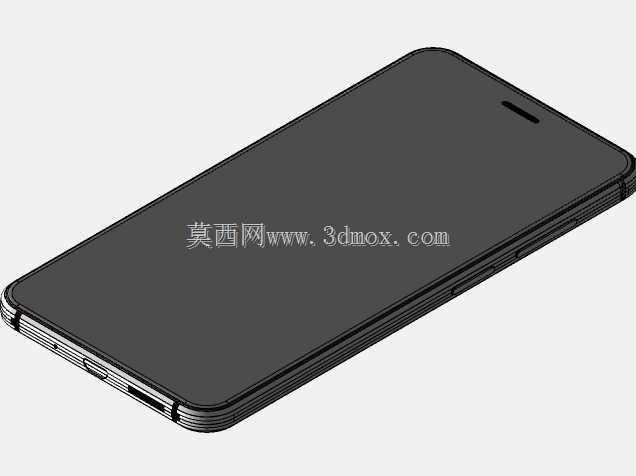

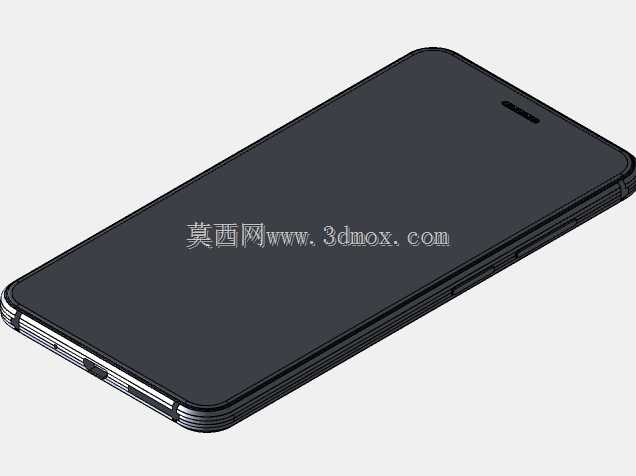

华为P10 LITE 2017款手机外观结构建模

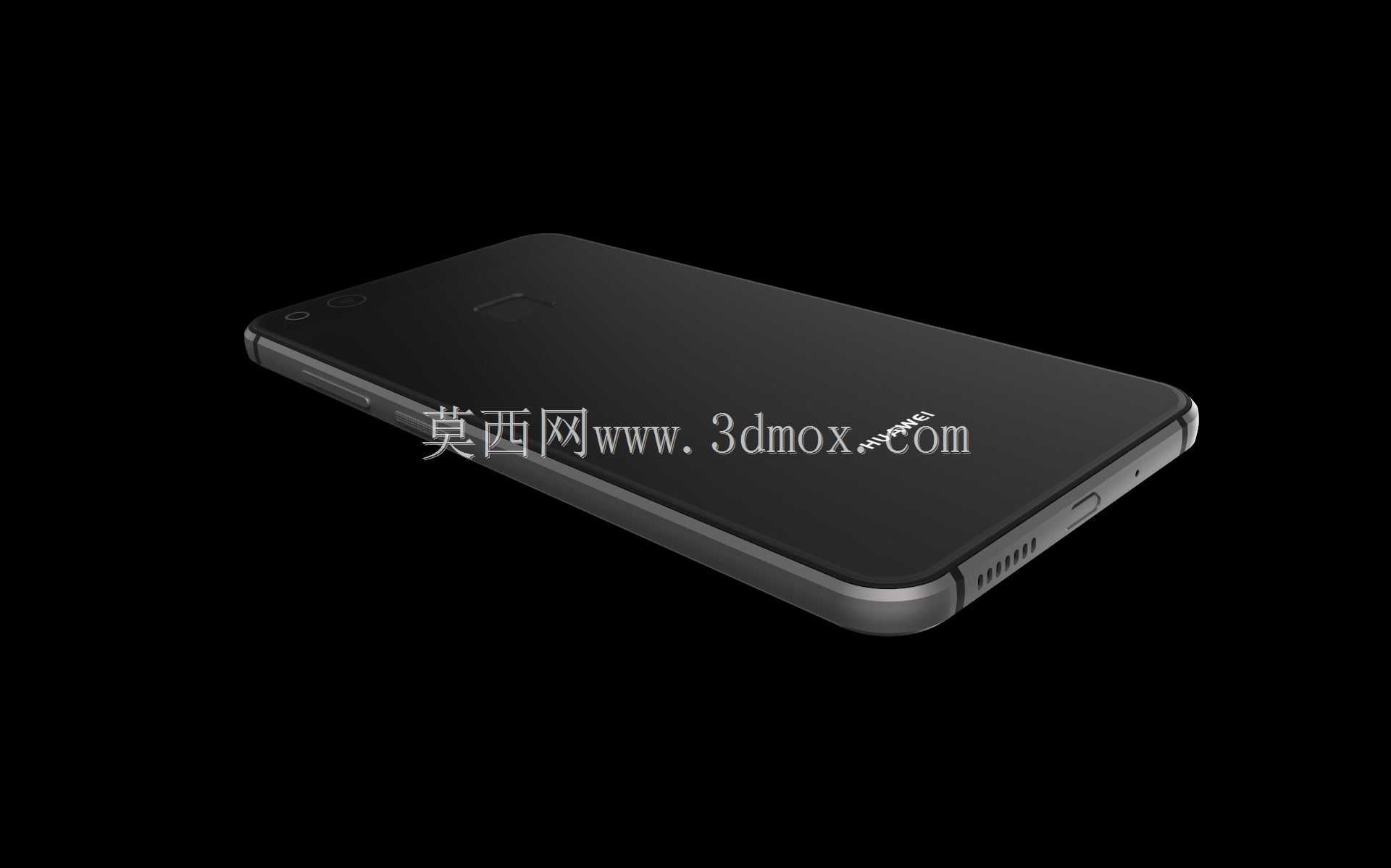

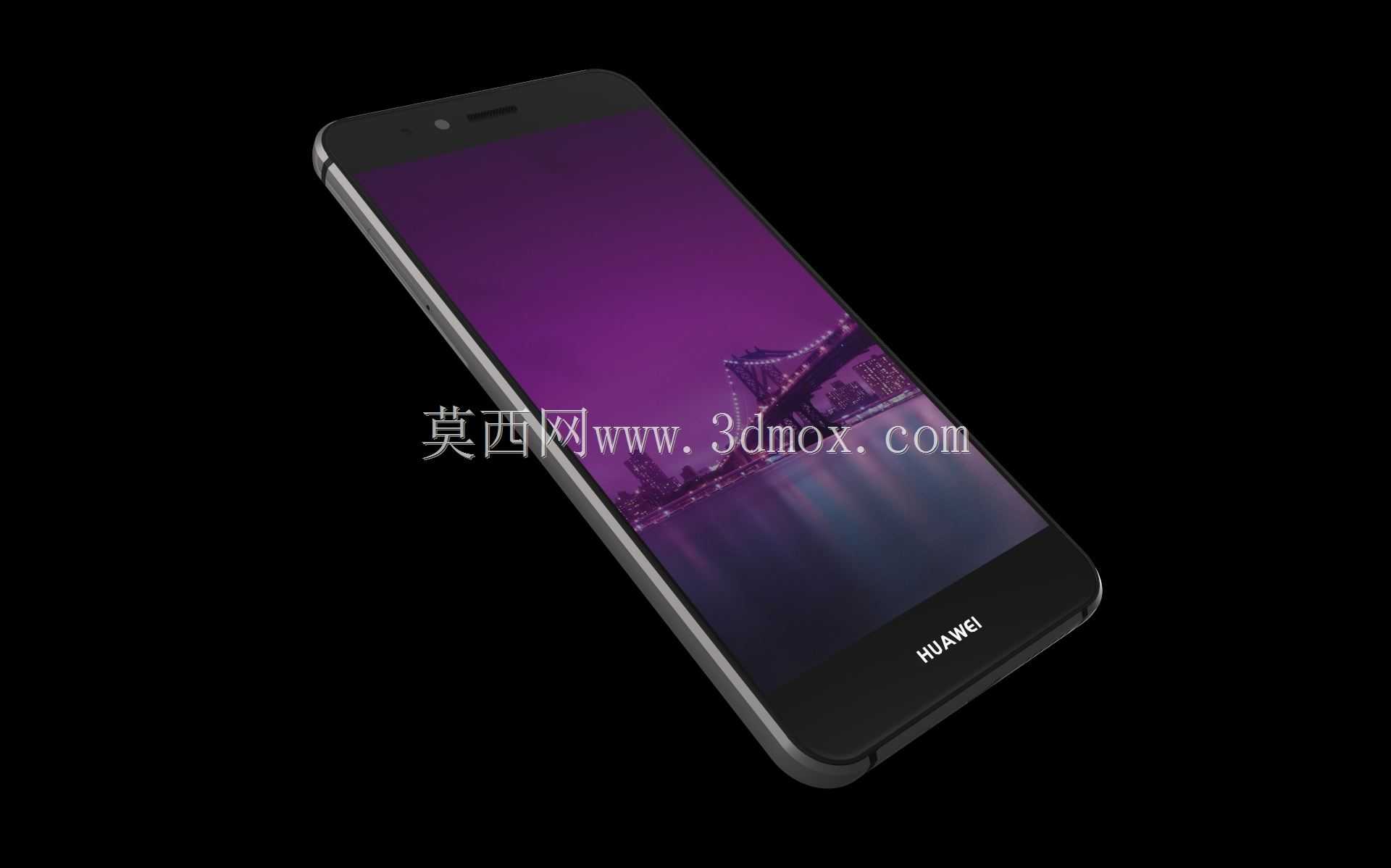

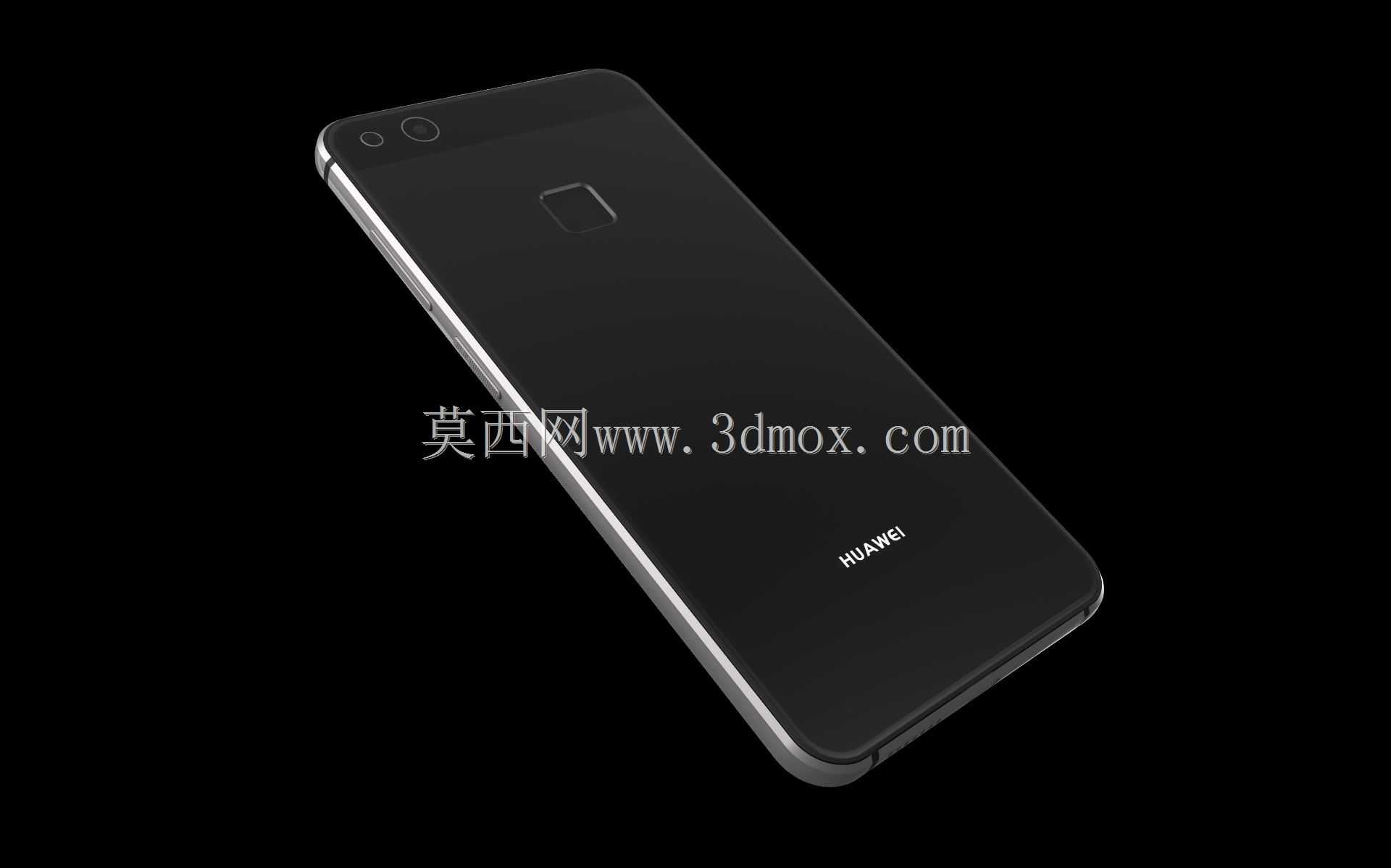

日常做消费电子结构适配、周边配件开发的过程中，精准的手持终端外观基准模型是所有设计工作的前置基础，这款华为P10 LITE 2017款的三维结构建模，完全围绕真机实际测绘尺寸搭建，可直接用于手机保护壳开模前的结构匹配、车载支架的夹持边界校验、桌面无线充电模组的对位适配等实际工程场景。从建模逻辑来看，整机采用一体化金属中框加玻璃后盖的经典结构，背部指纹识别模组的下沉深度、摄像头模组的凸起高度、侧边按键的凸起行程都严格参照真机装配公差还原，没有做过度的曲面简化，能直接导出用于硅胶、TPU材质保护套的壁厚预留参考——做过手机配件设计的从业者都清楚，若摄像头区域的避让尺寸偏差超过0.2mm，就会出现保护套安装后顶膜、磨花镜头镀膜的问题，这个模型在摄像头凸台的周圈倒角、指纹识别区的边缘过渡上都保留了实际生产需要的拔模斜度，不需要二次修整就能直接导入模具设计模块做分型面参考。整机的握持弧度处理是这款机型结构设计的核心特点，中框与后盖衔接处的R角从顶部到底部做了渐变处理，对应手掌握持时的指腹贴合曲线，建模时没有用统一半径的圆角做简化，而是通过多段曲率连续的曲面拼接还原，在做防滑纹理设计、侧边握持区的材质分区时，可以直接提取曲面做偏移计算，不会出现曲面断裂、曲率突变的问题。接口部分的建模也完全匹配实际装配尺寸，底部Type-C接口的内凹深度、3.5mm耳机孔的周圈倒角、扬声器出声孔的阵列排布间距都和真机一致，做防尘塞、接口扩展配件的设计时，可以直接调用对应特征做干涉检查，不需要反复对照真机调整尺寸。顶部的红外发射窗口、降噪麦克开孔的位置也做了精准定位，在做配套的红外遥控扩展配件、顶部防尘贴设计时，能直接对位开孔位置，避免遮挡功能元器件。从安装边界来看，整机的长宽厚尺寸严格对应真机实测值，四个边角的跌落缓冲弧度也做了还原，在做跌落测试仿真、缓冲结构设计时，可以直接赋予对应材质参数做模拟计算，不需要额外调整模型的整体轮廓。另外，背部的品牌标识区域做了微凹的沉台设计，建模时保留了0.05mm的下沉深度，对应真机LOGO的丝印或金属镶片装配公差，做后盖定制、贴膜对位设计时，这个特征可以直接作为定位基准，减少对位偏差。对于做数码产品展示动画、电商场景渲染的从业者来说，这个模型的曲面连续性达到G2级别，赋予材质后不会出现曲面折痕，不需要重新拓扑就能直接用于渲染输出，中框的金属喷砂质感、后盖的玻璃反光效果都可以通过材质参数快速调整，适配不同的展示场景需求。
