磁致伸缩式液位变送装置三维结构设计

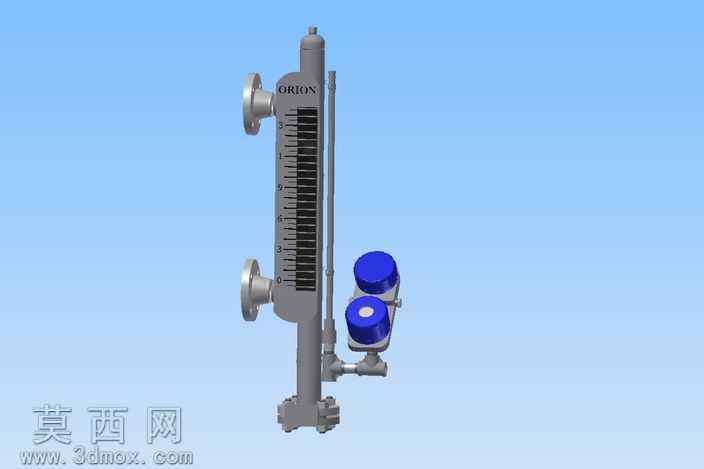

本模型为磁致伸缩液位变送装置的完整三维结构设计，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循工业仪表的实际生产尺寸规范，还原了该类液位测量设备的真实结构比例。模型主体包含磁翻板液位测量主体、磁致伸缩传感变送单元、过程连接法兰、排污阀组、信号接线腔体几个核心部分，建模时对主体测量筒的刻度标识、法兰密封面的水线结构、变送模块的接线腔体、阀门的操作手轮等细节都做了精细化还原，没有对结构做过度简化。材质渲染阶段，主体测量筒采用316L不锈钢材质，调整了金属粗糙度参数模拟工业不锈钢的哑光金属质感，法兰密封面做了机加工纹理的材质区分，变送单元的电气外壳采用铸铝喷塑材质，设置了细微的颗粒质感还原工业仪表外壳的真实触感，磁翻板显示区域的刻度采用哑光白色印刷材质，翻板指示件做了红白色差区分，便于直观识别液位位置，密封垫片采用丁腈橡胶材质，设置了合适的漫反射参数模拟橡胶的哑光质感。结构设计上，主体测量筒上下两端设置了侧装式法兰连接结构，可直接与储罐侧壁的工艺接口对接，测量筒底部设置了排污阀结构，可用于日常维护时排空筒内残留介质，变送单元通过侧装支架与测量筒连接，内部耦合磁致伸缩传感探头，可将磁浮子的位置信号转换为标准工业电信号输出，模型完整还原了浮子腔与测量腔的隔离结构，保证传感元件不与被测介质直接接触，提升设备的介质适应性。设计过程中参考了ORION品牌同类型磁致伸缩液位变送器的成熟结构，对安装孔位、法兰间距、变送模块的安装尺寸都做了参数化约束，可根据实际储罐的测量量程快速调整主体测量筒的长度，适配不同的安装场景，模型的装配层级清晰，各零部件之间的配合关系完整，可直接用于生成工程图纸、做安装干涉检查，也可作为工业过程控制类场景的三维可视化素材使用。
