穆格E050型液压控制阀三维结构设计

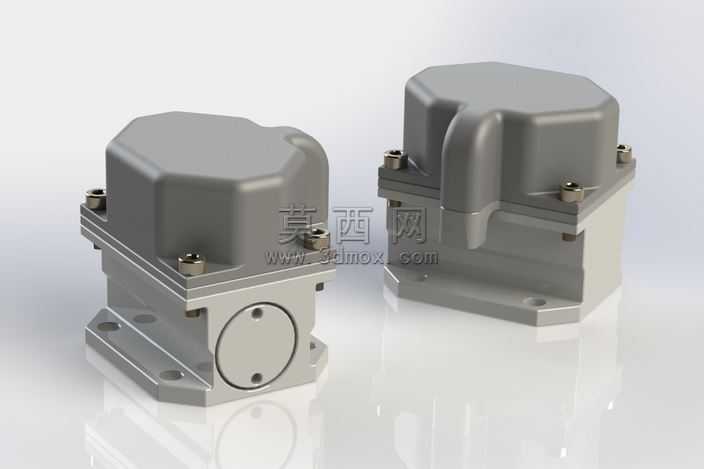

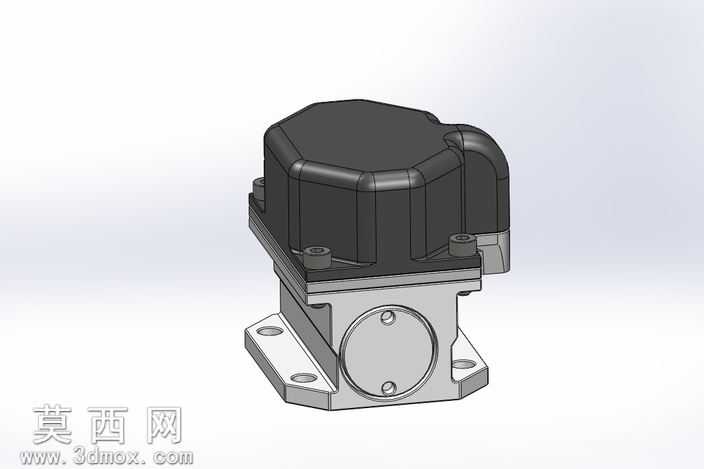

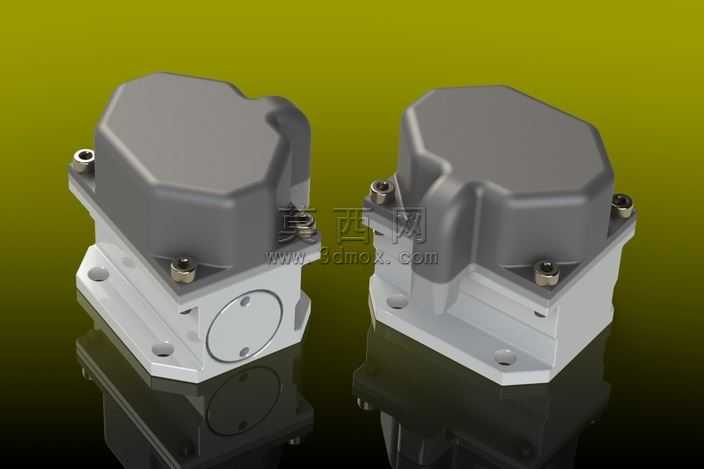

本模型为穆格E050系列液压控制阀的三维数字化设计成果，建模过程严格遵循液压伺服阀的实际工程尺寸比例，在三维建模软件中完成全参数化结构搭建，完整还原了该型号液压阀的外部装配形态与各部件的配合关系。模型整体分为上部电气控制端盖组件、中部阀身主体结构、下部安装法兰基座三个核心功能模块，上部端盖采用多边形包覆式结构设计，建模时通过曲面拉伸、圆角过渡、拔模处理还原了工程塑料材质外壳的防护造型，端盖侧部预留的电气接插口结构做了精准的轮廓复刻，接插口与端盖主体的衔接处做了密封台阶的细节处理，还原实际产品的防护密封设计逻辑。中部阀身采用金属切削加工件的建模逻辑，通过实体拉伸、切除、孔位阵列完成阀腔外部结构的搭建，侧面圆形端盖的固定螺钉孔位按照实际安装位置做了圆周阵列分布，螺钉沉孔的深度、直径参数均匹配工业标准紧固件的装配尺寸，阀身与上部端盖的连接面做了贴合基准的配合处理，保证装配关系的合理性。下部安装基座采用带安装孔的法兰式结构，建模时对基座的加强筋过渡、安装沉孔的倒角、基座与阀身连接的定位凸台都做了精细化处理，还原金属机加工件的棱角与过渡特征。材质渲染阶段，上部端盖赋予哑光黑色工程塑料材质，调整材质的粗糙度、反光度参数还原塑料外壳的磨砂质感；中部阀身与下部基座赋予银灰色金属材质，添加轻微的金属反光与机加工纹理效果，模拟铝合金阳极氧化或者铸铝喷塑的表面处理质感；固定螺钉等标准件赋予镀锌金属材质，区分不同部件的材质视觉差异。设计过程中充分考虑液压阀的实际装配逻辑，各个部件的拆分符合产品的实际装配顺序，安装法兰的孔位间距、阀身整体的外形尺寸均参考该型号产品的实际安装参数，保证模型可用于液压系统布局演示、安装空间校核、产品外观展示等场景，模型结构无破面、无重叠几何，各部件的配合间隙符合实际工程的公差设计要求，完整呈现了这款工业级液压控制阀的外观结构特征与设计细节。
