圆线两用自动焊接工装设备三维设计

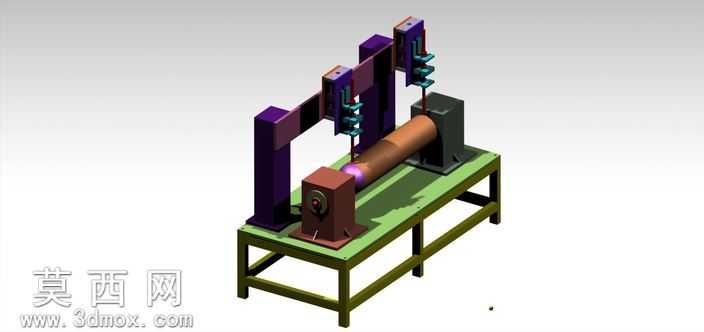

本模型为圆线两用焊接设备的三维设计成果，建模阶段采用CATIA软件完成全参数化构建，从底部机架到上部焊接执行机构均按照实际加工装配逻辑进行层级化零件搭建，每一个零件的尺寸参数均参考通用焊接设备的行业设计规范设定，确保模型结构具备实际生产参考价值。渲染阶段采用工业产品常用的写实材质方案，底部工作台支架赋予深绿色金属漆材质，还原工业设备常用的机架涂装效果，机架上方的工作台面赋予哑光绿色金属台面材质，模拟实际焊接工作台的耐磨防滑表面特性；两侧立式支撑立柱赋予深紫色哑光金属材质，区分机架与执行机构的视觉层次，立柱上搭载的垂直滑动导轨组件赋予银灰色金属材质，还原直线导轨的金属质感，滑动座上安装的焊枪夹持机构采用深色金属与蓝色绝缘部件的材质搭配，清晰区分导电部件与绝缘结构的功能分区；中间的待焊接圆柱形工件赋予铜色金属材质，还原金属管材的表面质感，工件两端的夹持定位座采用深棕色铸铁材质，模拟焊接工装夹具的厚重耐磨特性。结构设计上，设备采用双立柱对称式布局，两侧的垂直滑动机构可独立调整高度，适配不同直径的圆形工件焊接需求，同时滑动座可沿横梁方向进行水平位置调整，满足线性直缝焊接的行程要求；工件夹持端采用带旋转驱动的顶尖结构，圆形环缝焊接时可驱动工件匀速旋转，配合固定位置的焊枪实现整圈焊缝的连续焊接，线性焊接时可锁定工件旋转自由度，通过焊枪沿导轨的水平移动完成直缝焊接，一套设备可覆盖两种常见焊接工况，有效提升设备利用率。设计思路围绕通用性与易用性展开，整体机架采用方管焊接结构的建模逻辑，保证设备整体刚性，避免焊接过程中出现机构抖动影响焊接质量，所有滑动调节部位均设计有锁紧结构，调整到位后可固定位置保证焊接精度，焊枪夹持机构设计有微调结构，可对焊枪的角度、伸出长度进行小范围精确调整，适配不同焊接工艺的参数要求；模型整体装配关系完整，无干涉错配问题，各运动部件的行程范围均按照实际使用需求预留足够空间，可直接用于焊接设备的方案展示、结构优化以及教学演示场景，为同类两用焊接设备的设计提供完整的三维参考方案。
