焊接壳体用自调式滚轮架三维结构设计

项目分类:焊接机 发布时间:2014-04-05 ID:30918
  • 焊接壳体用自调式滚轮架三维结构设计

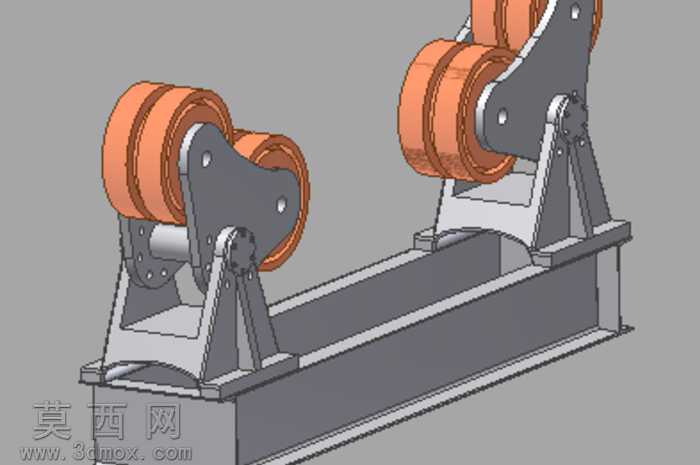

本模型为焊接壳体配套的自调式滚轮架结构,采用三维参数化建模方式完成整体装配设计,建模过程中严格遵循机械加工装配公差要求,对每一处连接结构做了干涉校验,确保各运动部件无卡滞、无装配冲突。模型整体采用分体式布局,底部为一体化焊接成型的箱型基座,基座采用加厚型钢焊接结构设计,建模时对基座的焊缝位置做了简化示意,同时保留了基座上的安装定位孔、螺栓连接沉台等细节,保证基座结构具备足够的承重刚性,能够适配不同重量的筒形焊接壳体。两侧的滚轮支座采用铰接式摆动结构设计,支座与基座之间通过铰接销轴连接,可根据待焊接壳体的外径尺寸自动调整摆角,适配一定直径范围内的筒形工件,无需人工反复调整滚轮间距,有效提升焊接作业的装夹效率。滚轮部分采用双轮组布局,每组滚轮包含两个并列的承重滚轮,滚轮外层包覆高耐磨聚氨酯材质,建模时通过材质分区设置区分了内部金属轮芯与外层聚氨酯包胶层,金属轮芯采用调质钢材质渲染,呈现哑光金属质感,聚氨酯包胶层采用橙红色哑光橡胶材质渲染,还原真实包胶滚轮的视觉效果,既能够保证承重能力,又可以避免金属滚轮直接接触工件表面造成划伤,同时增大摩擦力防止工件转动时打滑。滚轮与支座之间采用深沟球轴承连接,建模时还原了轴承的安装位、轴端挡圈、连接螺栓等标准件细节,所有标准件均采用通用机械标准件参数建模,可直接导出工程图用于生产加工。支座的摆动限位结构做了隐形化设计,在支座两侧设置有限位挡块,可限制支座的最大摆动角度,防止大直径工件放置时支座过度外翻引发安全隐患。整体模型的渲染采用工业设计常用的白模加材质区分方式,金属结构件统一采用灰铸铁质感的哑光金属材质,紧固件采用镀锌亮面金属材质,包胶滚轮采用高对比度的橙红色材质,既能够清晰区分不同功能的部件,又能够直观展示整体结构的装配关系。设计过程中充分考虑了焊接作业的实际使用需求,滚轮的转动轴线与基座长度方向保持平行,双组滚轮的中心距可随支座摆动自动适配工件直径,工件放置后可在滚轮组上平稳转动,方便焊接人员对壳体环缝进行连续焊接作业,无需反复吊装翻转工件,大幅降低焊接作业的劳动强度。模型的装配层级清晰,从基座底层安装件到上层摆动支座、滚轮组件、铰接销轴、紧固件均按实际装配顺序设置层级,可直接用于装配工艺演示、工装结构优化以及生产加工指导,也可作为焊接辅具设计的参考案例,通过调整滚轮尺寸、支座摆角范围、基座长度等参数,可快速衍生出适配不同吨位、不同直径工件的滚轮架系列产品。
