多圈螺旋式机械运动演示结构

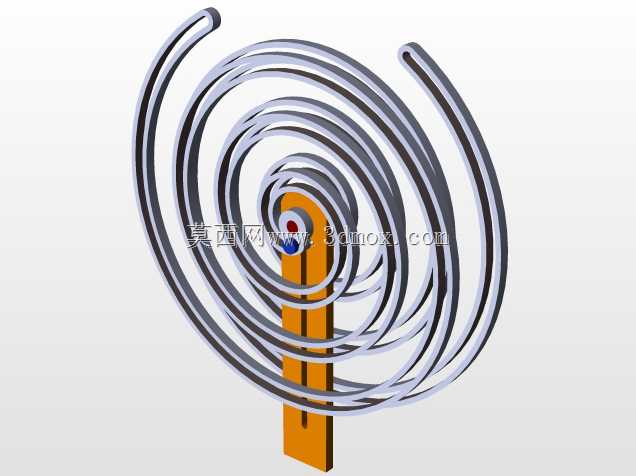

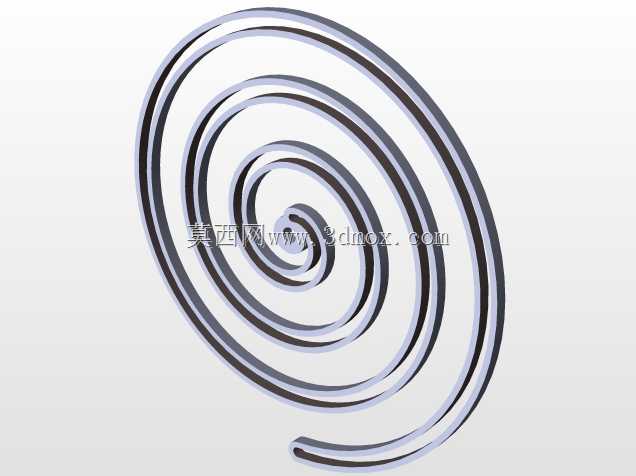

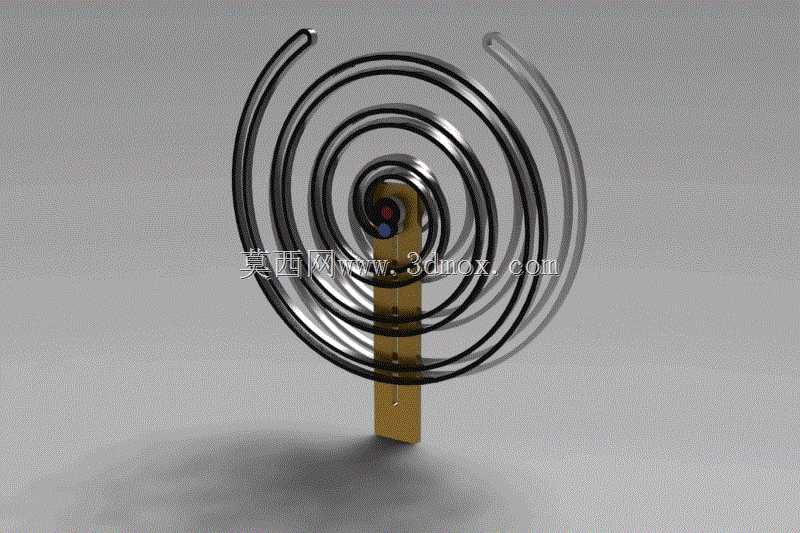

这套螺旋运动结构可应用在教学演示教具、小型工艺品动态展示装置、精密进给机构的原理验证场景中，也可作为创意机械摆件的核心传动单元，在科普展项里能直观展示螺旋轨迹的运动转化逻辑，帮助学习者理解空间曲线运动与直线往复运动的转换关系。从功能特性来看，该结构通过中心固定支座承托多圈螺旋环体，支座底部为平直安装段，预留有两个安装定位孔，可直接通过紧固件固定在安装基准面上，安装边界需预留出螺旋环完全展开时的径向空间，避免运动过程中螺旋环与周边构件发生干涉，螺旋环采用等截面圆材弯制，每一圈螺旋的曲率半径逐层递增，形成平面涡卷加空间抬升的复合轨迹，运动时螺旋环可绕中心销轴做定轴转动，同时沿支座轴向产生小幅的升降位移，形成类似涡旋舒展的动态效果。设计思路上，中心支座采用长条形板状结构，既承担螺旋组件的径向支撑载荷，又作为运动的轴向导向基准，中心销轴处设置有限位结构，避免螺旋环转动超程脱出，螺旋环的端头做圆滑过渡处理，防止运动过程中出现卡滞或剐蹭，相邻螺旋环之间预留有均匀的间隙，保证转动时各圈环体不会相互摩擦，降低运动阻尼。实际选型应用时，若用于教学演示场景，可将螺旋环采用轻质铝合金材质制作，降低驱动所需的力矩，手动即可拨动实现完整运动循环；若用于动态展示装置，可在中心销轴处连接微型减速驱动单元，实现匀速连续转动，搭配灯光组件可强化螺旋轨迹的视觉展示效果。安装时需保证支座的安装平面与螺旋环的转动基准面垂直，偏差控制在0.1mm以内，避免长期运动后出现螺旋环偏磨、转动卡涩的问题，螺旋环的表面可做发黑或抛光处理，根据应用场景匹配对应的外观质感，中心销轴处可添加少量润滑脂，降低转动副的磨损，提升结构的使用寿命。该结构的运动轨迹区别于普通平面涡卷弹簧，其螺旋环在转动过程中会沿轴向逐步抬升，形成立体的螺旋舒展效果，在创意机械设计、科普教具开发领域有较强的适配性，结构整体没有复杂的异形加工件，普通机加工工艺即可完成全部零件的制作，装配流程简单，不需要专用工装即可完成整体组装。
