影视拍摄场记打板道具结构设计

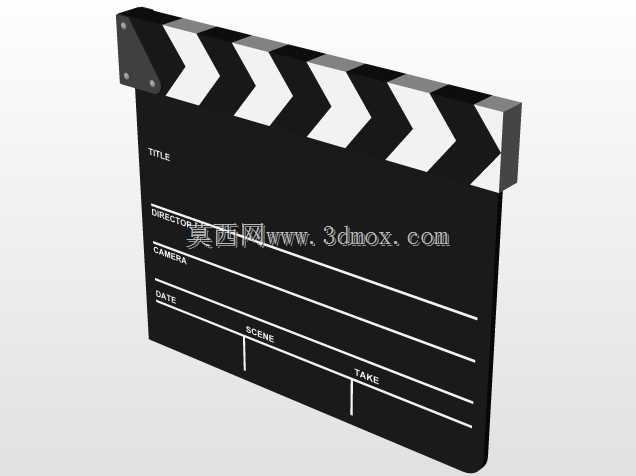

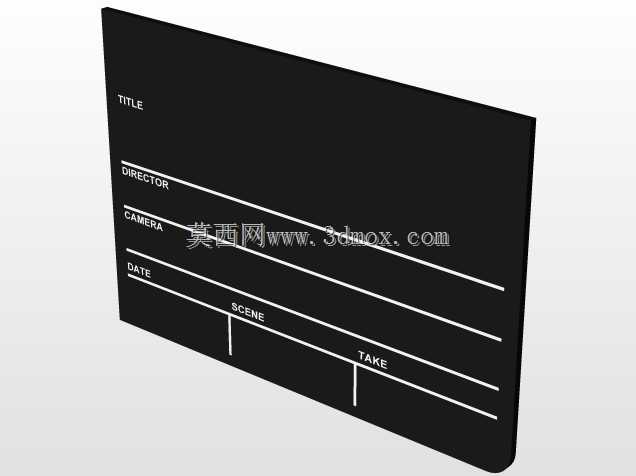

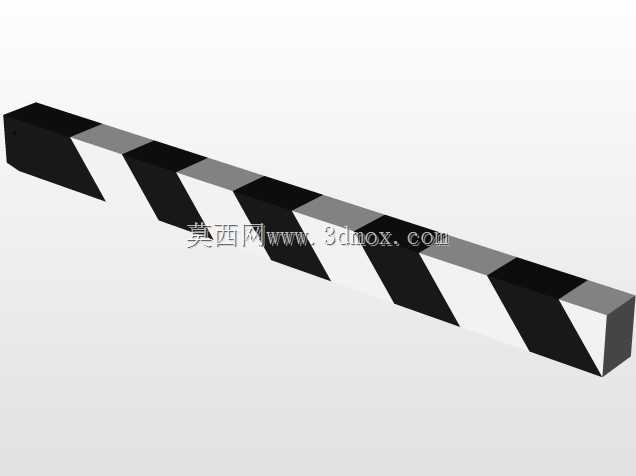

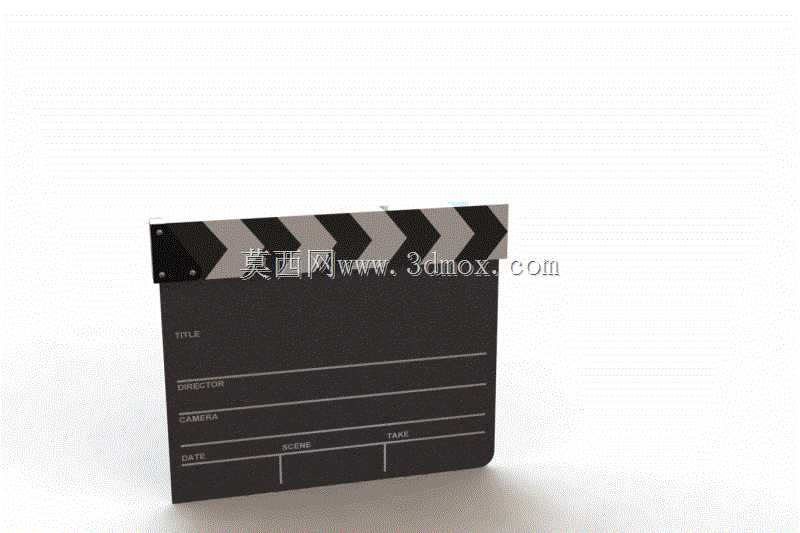

这款场记打板结构的设计，最初是针对小型影视工作室、学生创作团队的实拍需求优化的，区别于传统木质场记板易掉漆、边角磕碰易开裂的问题，整体采用平板式薄型结构，主体板面厚度控制在8mm，边缘做R3圆弧倒角处理，握持时不会硌手，长时间手持打板也不会产生明显的负重感。从安装边界来看，板面整体长宽尺寸为280mm*240mm，上方铰接的活动拍条宽度为40mm，拍条与主体板的铰接间隙控制在0.2mm，既保证拍条开合顺畅无卡滞，又不会因间隙过大产生晃动偏移，打板时的敲击声响清脆不闷，能满足现场录音同步拾取的声压要求。设计过程中特意在板面预留了可擦写区域的分区线，分区线采用凹陷0.1mm的浅槽结构，相比印刷线条更耐摩擦，长期使用擦拭也不会出现标识模糊的问题，场记人员可直接用粉笔或者水性马克笔在对应区域标注场次、镜次信息，擦拭后无残留痕迹。实际片场应用中，这款打板结构除了常规的声画同步标记作用，还可配合桌面支架作为固定标识牌使用，底部预留的2个M4螺纹安装孔，可直接固定在三脚架快装板或者桌面支架上，适配棚拍固定机位的场记需求，不需要专人全程手持。结构上的活动拍条做了配重平衡处理，拍条尾部加装了10g的配重块，开合时拍条能依靠自重快速下落，不需要施加大力度就能产生清晰的敲击声，避免用力过大导致板面变形或者手持不稳的问题。板面背部做了浅槽防滑纹理，握持时摩擦力足够，即使手心出汗也不会出现打滑脱手的情况，整体结构没有多余的突出零件，收纳时可以直接平放在器材箱的隔层中，不会刮蹭到其他摄影器材的漆面或者镜片。针对动画演示的需求，结构的铰接处做了限位设计，拍条最大开合角度为45度，开合过程无多余旷量，做动画演示时运动轨迹顺滑，不会出现卡顿或者偏移的情况，不管是用于实体拍摄道具，还是用于三维场景中的片场元素搭建，都能匹配对应的使用需求。
