框架式鸡蛋跌落防护承载结构

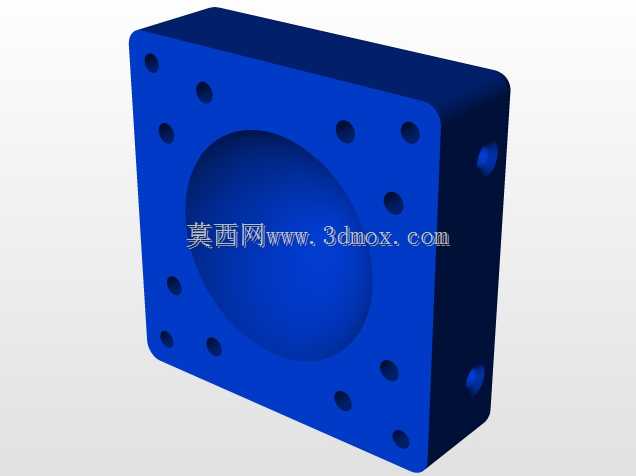

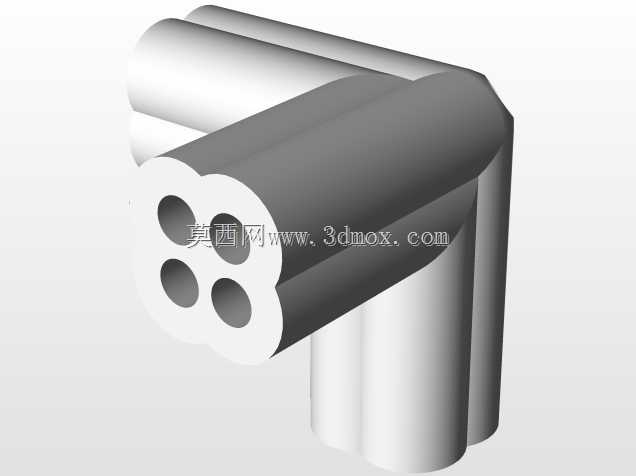

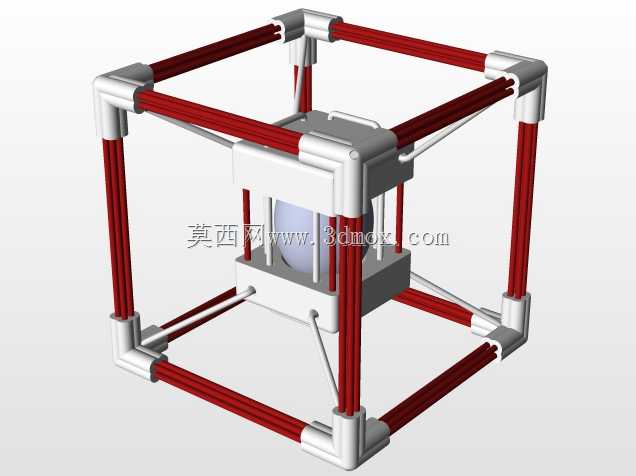

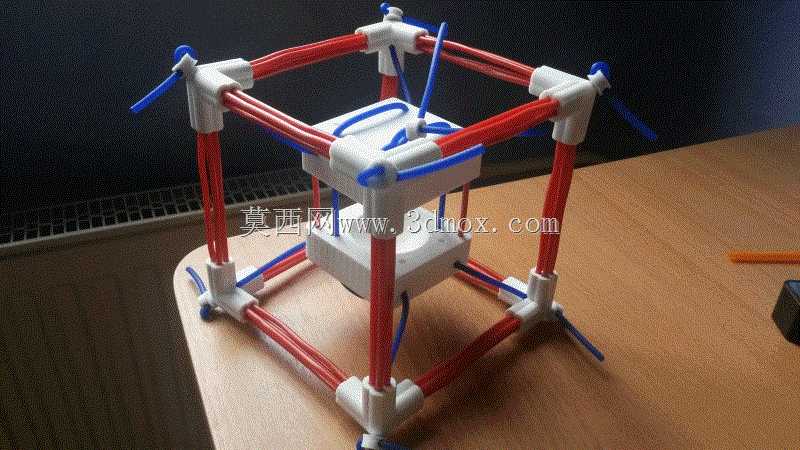

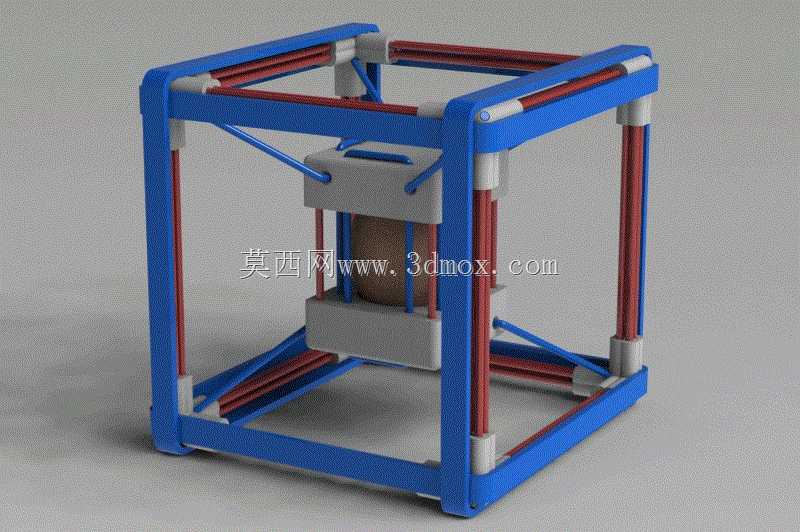

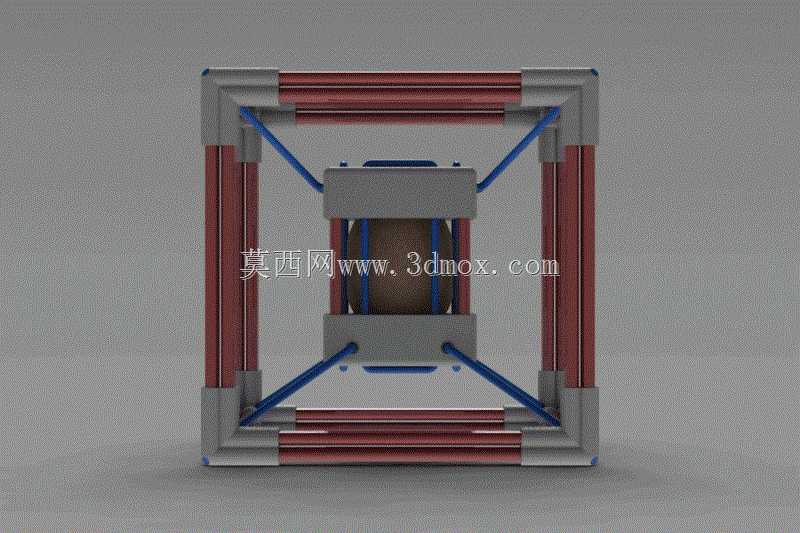

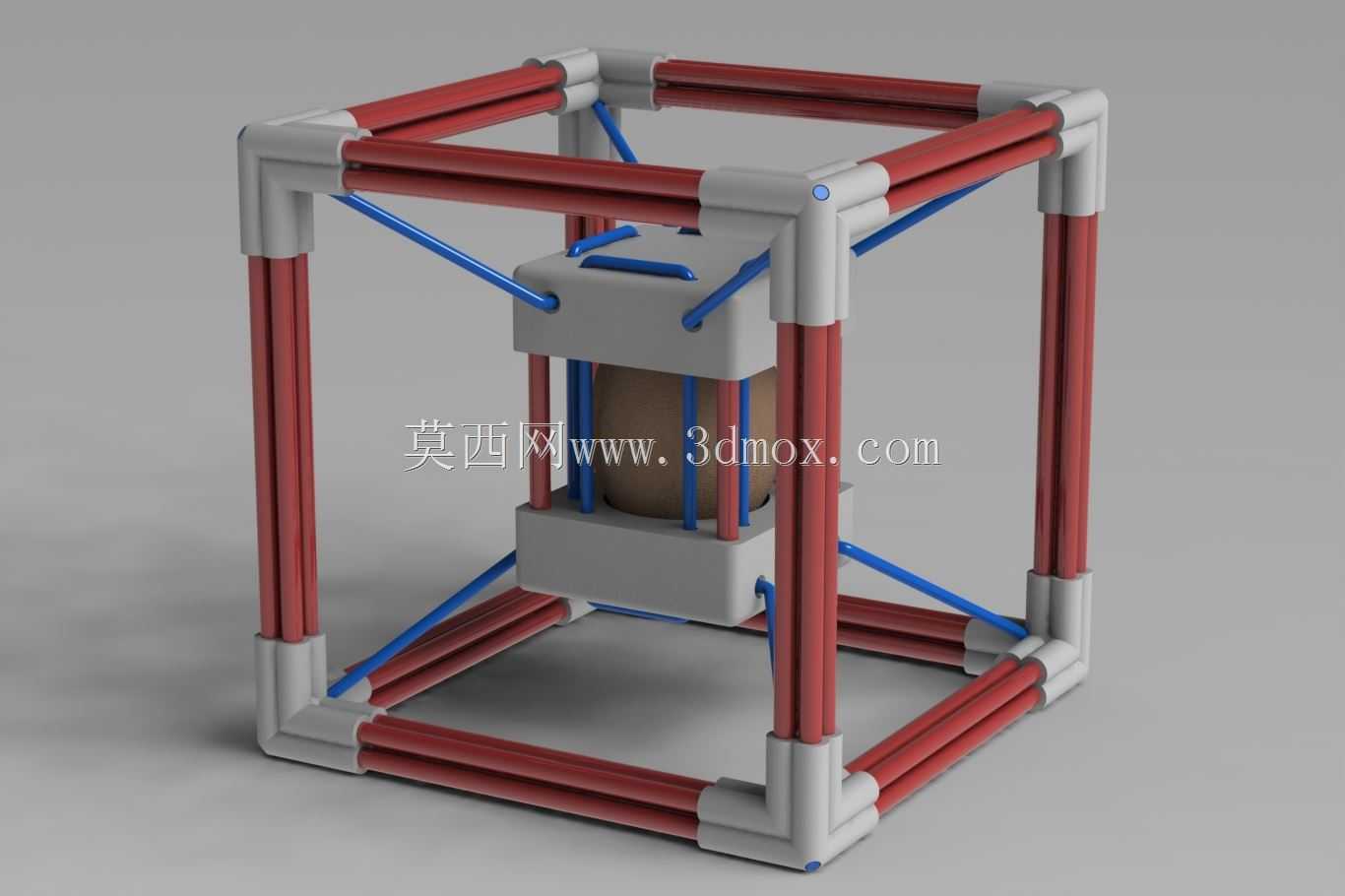

该结构核心应用场景为易碎品跌落防护测试的承载工装，也可拓展作为小型精密器件运输过程中的缓冲防护载体，日常教学场景中也可作为结构力学、缓冲吸能原理的实操演示教具。从实际用途来看，其核心作用是通过框架杆件的形变与节点的限位，分散跌落瞬间的冲击载荷，避免内部放置的鸡蛋等易碎物件直接承受刚性冲击，同时框架的镂空结构可直观观测内部物件的受冲击状态，方便测试过程中记录形变与破损情况。功能特性上，整体采用杆件拼接式的节点连接设计，所有杆件通过角部的连接块实现快速插接组装，无需额外紧固件即可完成整体搭建，节点处预留的扎带固定位可通过捆扎实现杆件与连接块的锁止，避免冲击过程中杆件脱开；框架内部设置的中心承载台通过多根斜向杆件与外框架连接，形成二级缓冲结构，冲击载荷会先经过外框架的杆件形变消耗一部分能量，剩余载荷传递至中心承载台时已大幅衰减，承载台的内凹曲面可适配鸡蛋的外形轮廓，避免放置过程中出现滚动移位。设计思路上，最初的方案是采用整体封闭式的壳体结构，但测试中发现封闭式结构会在跌落时形成内部气流冲击，反而容易造成鸡蛋破损，因此调整为镂空框架方案，通过杆件的排布形成正六面体的稳定支撑结构，正六面体的构型可保证任意面跌落时都有对应的杆件组参与吸能，不会出现局部无支撑的薄弱面；杆件选用等直径的圆杆截面，一方面圆杆在受冲击时的形变方向更均匀，不会出现矩形截面的应力集中问题，另一方面统一的杆件规格可降低加工与组装的复杂度，所有杆件长度一致，连接块为通用三通构型，无需区分安装方向。外形尺寸与安装边界方面，整体外轮廓为正六面体构型，边长可根据内部承载物的尺寸调整，本次设计的版本内部承载台的内凹直径适配常规鸡蛋的最大外径，外框架的杆件伸出连接块的长度经过反复测算，保证跌落时杆件先接触地面，连接块不会直接承受刚性撞击；中心承载台距离外框架各面的距离一致，保证任意角度跌落时承载台都不会直接触地，安装时仅需将杆件依次插入连接块的对应孔位，在节点处用扎带捆扎锁止即可，整体组装完成后无突出的尖锐边角，避免测试过程中划伤操作人员，框架的镂空率超过70%，整体重量较轻，不会额外增加跌落时的冲击载荷。
