锥齿轮传动配套支撑支架结构设计

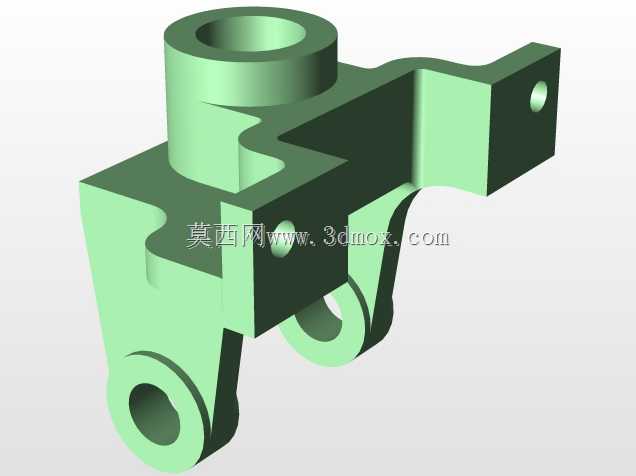

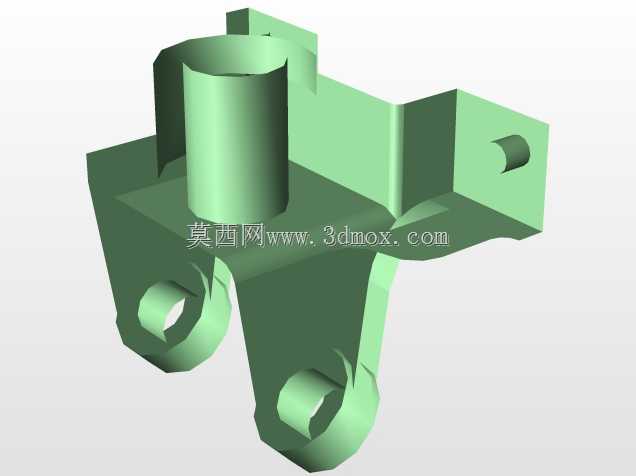

这款锥齿轮支架主要应用于相交轴动力传输场景中，作为锥齿轮副的核心承载定位构件，常见于小型动力传输工位、非标传动模组、台式加工设备的动力转向单元里，承担固定锥齿轮轴系、保障两相交轴夹角精度、抵消齿轮啮合产生的径向与轴向载荷的作用。从实际使用场景来看，这类支架多用于需要将水平输入动力转向90度垂直输出的传动链路中，比如小型输送线的转角动力段、专用工装的动力输入模块、台式加工设备的主轴转向单元，安装时需要匹配对应轴系的轴承位尺寸，保障齿轮啮合侧隙处于合理区间，避免运行中出现偏磨、异响甚至断齿的问题。设计过程中优先考虑了轴系的同轴度保障，主体承载筒的内孔直接作为轴承安装位，省去了额外的轴承座嵌套结构，既压缩了整体安装空间，也减少了装配环节的累积误差，三个方向延伸的安装耳板分别对应不同方向的固定需求，底部两个带孔耳板用于将支架整体锁定在设备安装基板上，侧方伸出的耳板可用于辅助固定输入轴端的防护结构或者限位传感器，上方的承载筒端面预留了轴承压盖的安装螺孔，方便后期维护时拆卸更换轴承，不需要整体拆解支架。从安装边界来看，支架整体采用一体化实体结构，没有薄壁易变形区域，安装时底部贴合面需要保证平面度不低于0.05mm，避免锁紧安装螺栓后支架主体出现形变导致轴承孔错位，各安装孔的位置公差控制在±0.02mm范围内，能够适配多数常规小型锥齿轮传动组的安装需求，承载筒的内孔尺寸匹配标准深沟球轴承的外径规格，不需要额外定制非标轴承，降低了后期运维的配件成本。结构设计上特意在齿轮啮合区域预留了足够的避让空间，既可以避免齿轮运转过程中与支架本体发生刮蹭，也能预留出润滑脂的留存空间，不需要额外加装复杂的密封润滑壳体，适合开放式或者半防护式的传动工位使用，支架的壁厚经过载荷校核，能够承受常规小型传动组额定载荷下的交变冲击力，不会出现长期运行后支架变形导致轴系偏移的问题。建模过程中采用实体建模逻辑搭建，所有安装孔、轴承位、贴合面的特征都直接通过实体切削生成，没有面片拼接的破面问题，导入各类三维软件后都可以直接提取特征进行二次修改，也可以直接导出工程图用于加工生产，不需要额外修复几何错误。
