可堆叠式多工位物料承载包装托盘

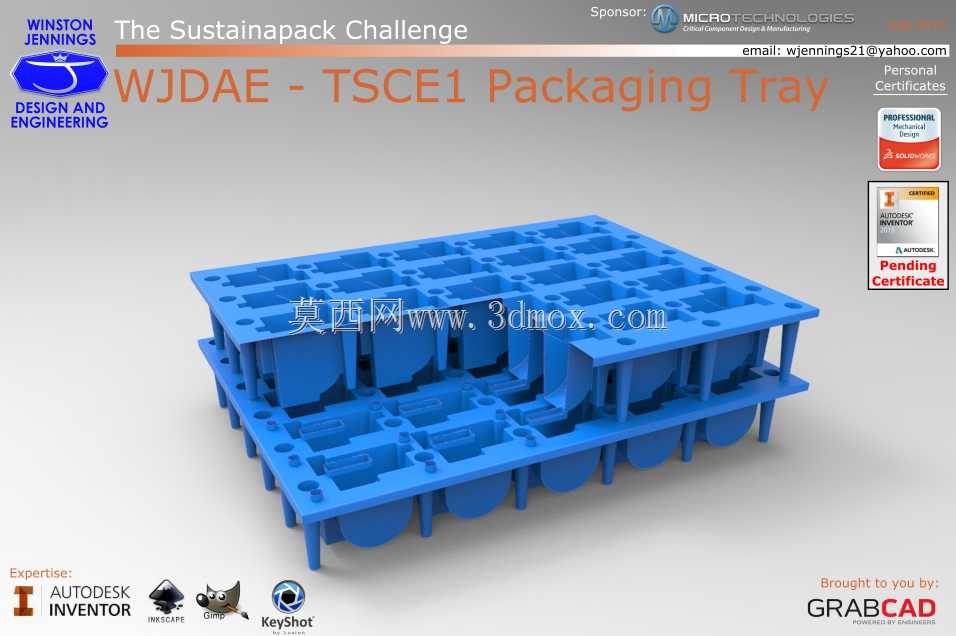

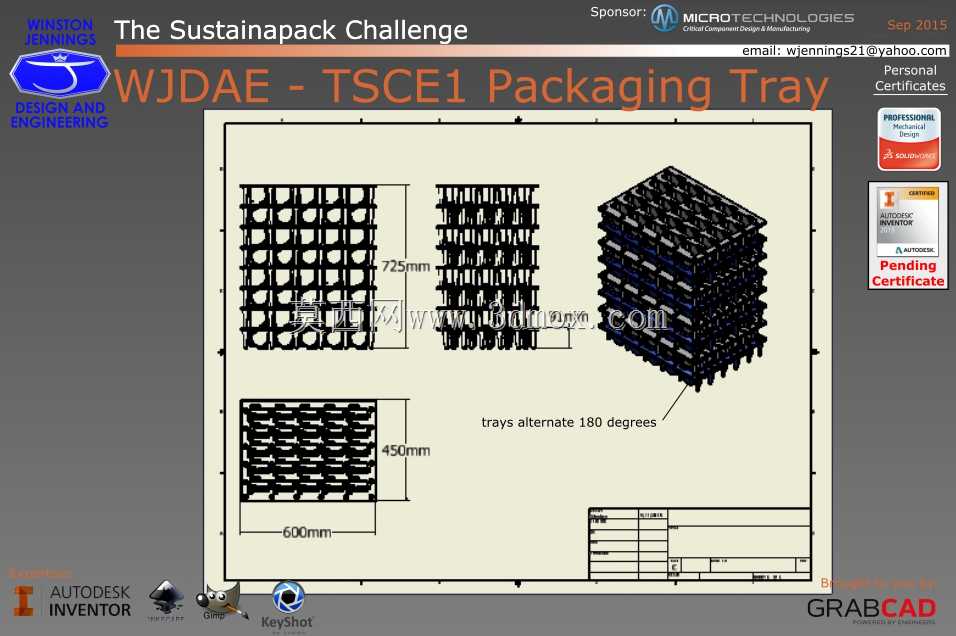

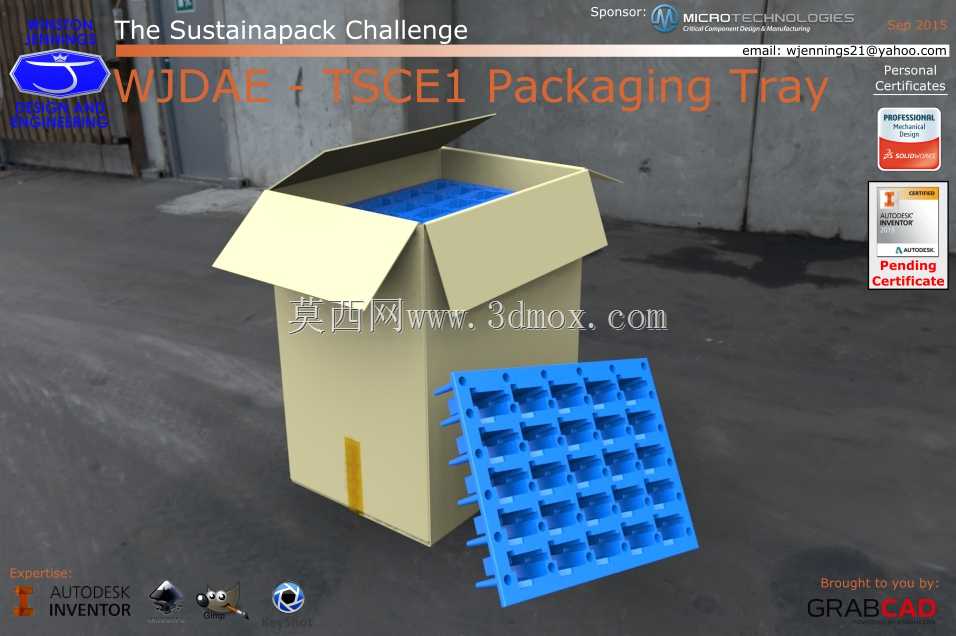

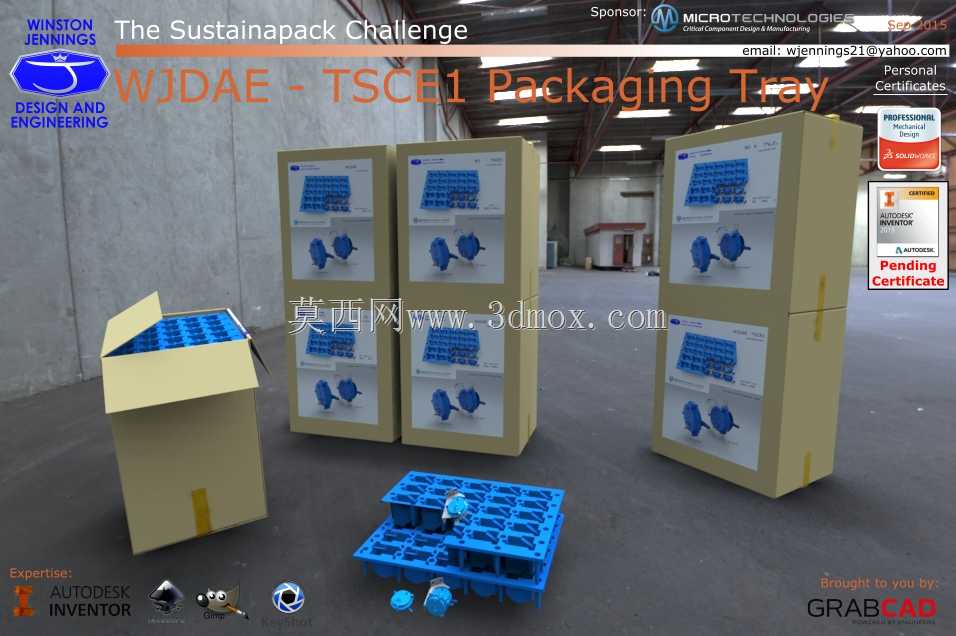

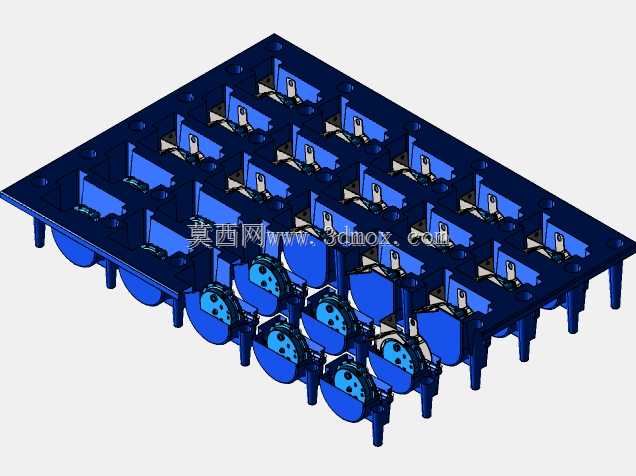

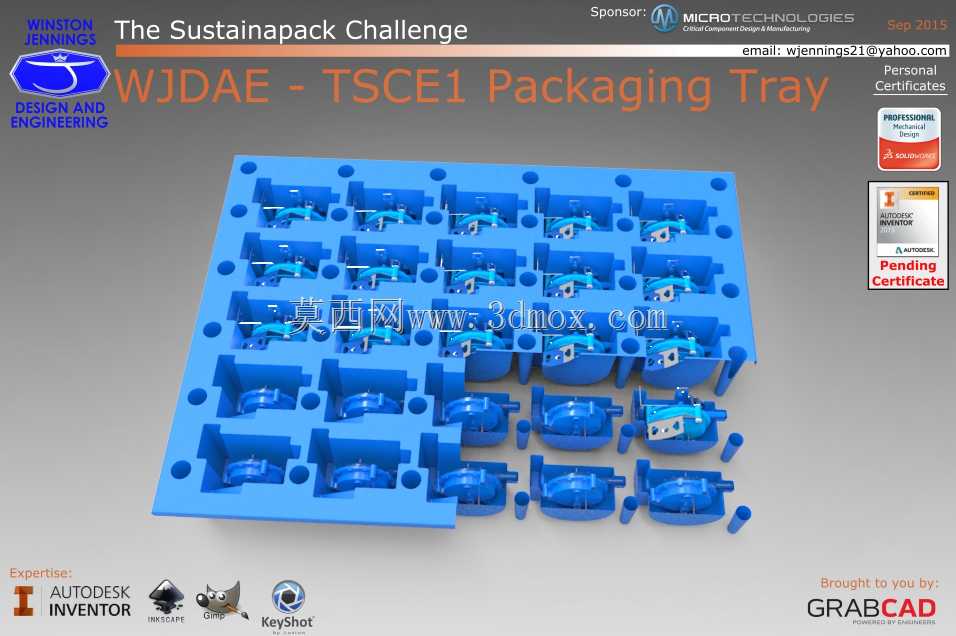

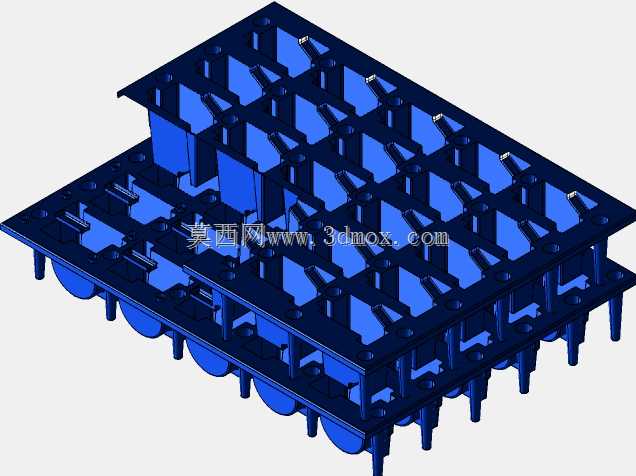

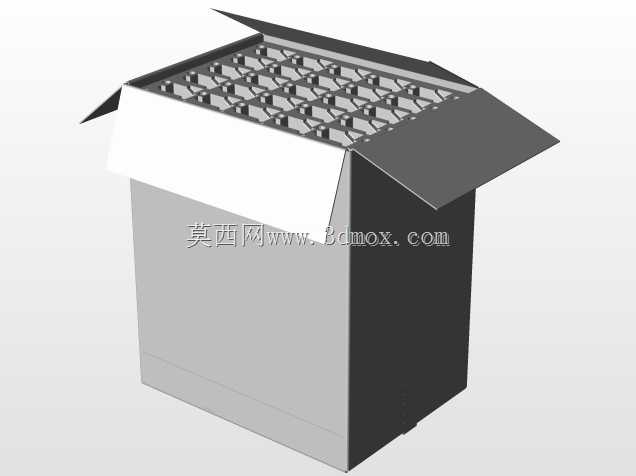

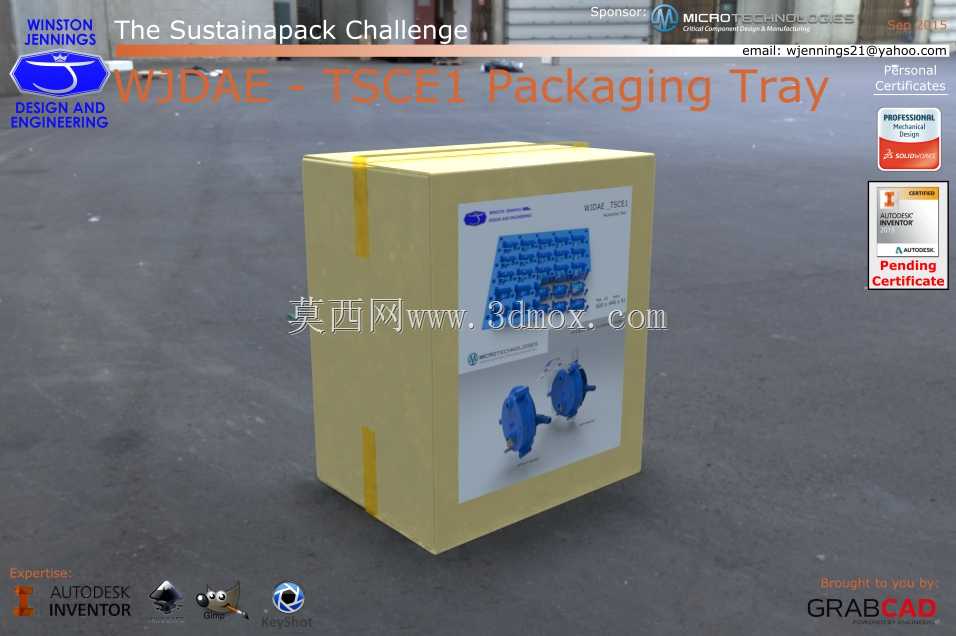

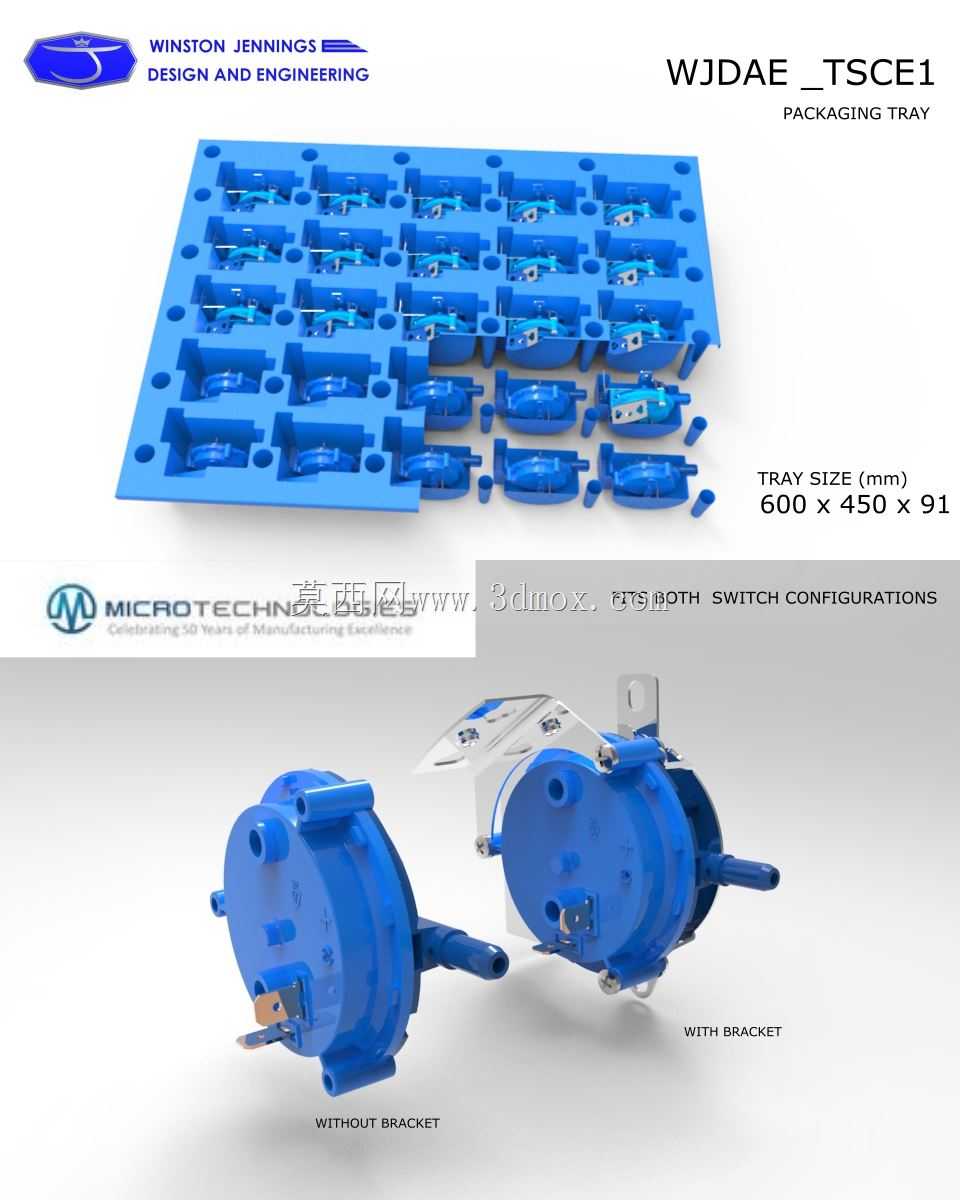

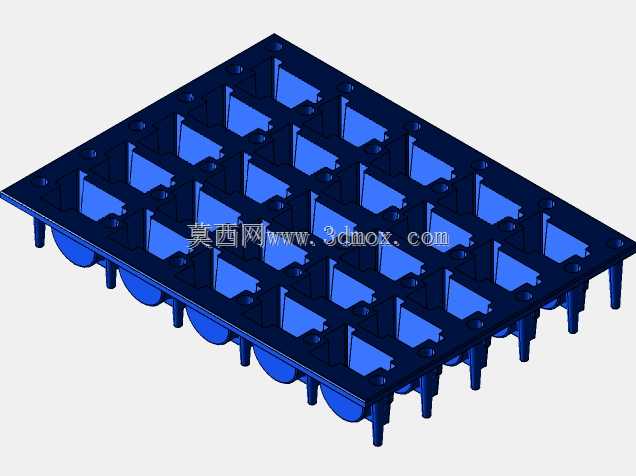

在快消品、电子元器件、小型工业零配件的周转仓储场景中，包装托盘是衔接产线下线、仓储堆码、干线运输、终端拆包全链路的核心承载工装，这款托盘的设计完全围绕批量小件的规整化流转需求展开。从结构布局来看，托盘采用上下双层镂空框架结构，上层阵列排布25个独立的物料限位型腔，每个型腔的轮廓与待承载工件的外形做了仿形适配，避免工件在运输过程中出现窜动、磕碰、划伤的问题，型腔之间设置的加强筋既提升了盘面的抗弯折强度，也减少了原料用量，降低单件自重。托盘支脚采用一体化成型的柱状支撑结构，支脚位置与上层型腔的间隙一一对应，堆码时上层托盘的支脚可以嵌入下层托盘的型腔间隙中，实现无滑移堆叠，单堆码垛高度可根据仓储货架的层间高度灵活调整，每盒可容纳8个托盘的排布方式，适配常规瓦楞纸箱的内部尺寸边界，不需要额外定制外包装箱，能直接匹配现有自动化装箱线的料仓尺寸。设计时充分考虑了塑料注塑成型的工艺特性，所有转角处都做了均匀的圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，壁厚控制在均匀的2.5mm区间，既保证整体承载强度满足200个工件整托周转的承重要求，也能缩短注塑冷却周期，提升量产效率。托盘侧面预留的叉车孔位适配手动液压叉车、电动堆高车的叉齿尺寸，不需要额外配置托盘转接工装，就能完成线边转运、货架存取的全流程作业。镂空结构一方面可以减少注塑原料的使用量，降低单件生产成本，另一方面在仓储环节可以提升通风透气性，对于需要防潮存储的工件，能避免托盘底部积潮导致的工件锈蚀问题，同时镂空结构也方便自动化产线上的视觉检测设备透过托盘间隙识别工件位置，适配自动上下料的抓取需求。整体结构没有多余的冗余设计，所有功能结构都服务于物料承载、堆码、转运的核心需求，废弃后可直接破碎回收重新注塑，符合循环包装的使用要求，重复使用次数可达上百次，相比一次性纸质衬垫能大幅降低全链路的包装耗材成本。
