法兰式45度管道转向连接弯头

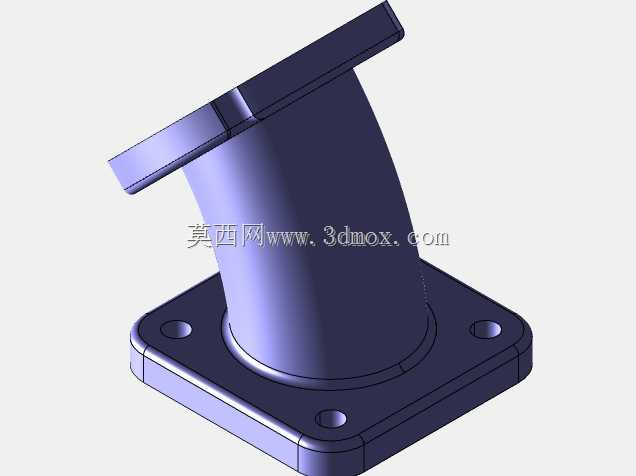

在流体输送管路系统的布局设计中，经常会遇到管路需要转向避让设备、梁柱或其他管线的场景，45度弯头是管路转向时常用的连接件，相比90度弯头，它的流体转向阻力更小，能有效降低管路内的压损，减少流体对管壁的冲刷磨损，尤其适用于对管路压损有严格要求的中低压流体输送场景，比如循环水系统、低压通风管路、小型化工介质输送支路等。这款弯头采用法兰式连接结构，底部带方形安装法兰盘，法兰盘上预留四个对称分布的安装孔，可直接通过螺栓与设备接口、管路法兰端面对接固定，不需要额外焊接转接法兰，安装时能快速定位，降低现场施工的对位难度，同时法兰连接的密封性能稳定，后期维护拆卸也更方便，适合需要定期检修清理的管路节点。弯头的流道采用等径圆弧过渡设计，转弯处的内壁曲率经过优化，不存在直角突变的结构，流体经过时不会产生明显的涡流区，能减少输送过程中的能耗，也能避免固体杂质在转弯处沉积堵塞管路。从结构设计来看，建模时先通过旋转特征生成弯头的主体流道与外壁结构，再单独绘制底部方形法兰的草图，拉伸生成法兰基体后切除安装孔，最后对法兰与弯头主体的衔接处做圆角过渡处理，消除应力集中的尖角，避免在管路承压或受振动时出现衔接处开裂的问题。弯头的上端法兰同样采用带安装孔的盘式结构，与底部法兰的安装孔位保持对应，方便与上游管路对接，整体外形的安装边界清晰，底部方形法兰的边长尺寸大于弯头主体外径，安装时不需要额外加装支撑座，法兰盘本身就能提供足够的支撑面积，可直接固定在墙面、设备支架或管廊架上。在实际选型应用时，需要核对两端法兰的安装孔中心距、法兰厚度以及弯头的中心高度，确保与对接管路的安装尺寸匹配，同时要根据输送介质的压力、温度参数确认弯头的壁厚是否满足承压要求，这款弯头的壁厚均匀，法兰与主体衔接处做了加厚处理，能满足常规中低压管路的使用需求。在管路布局中，这类45度弯头还经常用于管路的坡度调整，通过组合使用多个45度弯头，可以灵活调整管路的走向与倾斜角度，满足自流管路的坡度要求，比使用90度弯头组合的管路布局更顺畅，流体输送效率更高。建模过程中需要注意流道的同轴度，两端法兰的端面要与对应端的流道轴线垂直，否则安装时会出现密封面贴合不严的问题，导致管路泄漏，同时法兰上的安装孔位置度要控制在合理公差范围内，避免现场安装时螺栓无法穿入。
