钢笔造型枪械SolidWorks三维设计模型

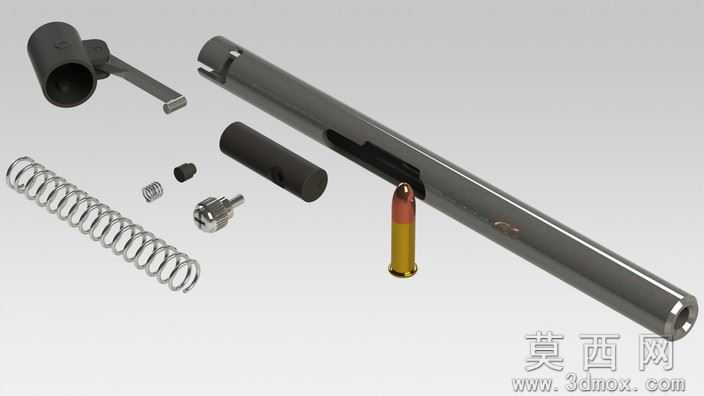

本模型为钢笔造型的特种枪械三维设计成果，建模阶段以SolidWorks2011为核心开发平台，采用自顶向下的参数化建模逻辑，首先完成整体笔形轮廓的基准面搭建，依次绘制枪管内膛、击发组件仓、笔夹定位槽、尾盖旋接结构的二维草图，通过拉伸、旋转切除、扫描放样等特征命令生成各独立零件，对击针、阻铁、复位弹簧等精密活动部件单独建立子装配体，严格按照实际枪械的配合公差设定同轴度、平行度约束，保证各部件在装配环境下可完成模拟击发的运动仿真，无干涉错位问题。参数设计环节参考同口径小型自卫枪械的通用尺寸，整体长度控制在150mm左右，外径匹配常规钢笔的12mm握持尺寸，枪管内膛按照对应口径弹药的参数设计坡膛、线膛结构尺寸，击发组件的簧力参数、击针突出量均参考真实枪械的安全设计阈值，笔夹、尾盖等伪装结构的尺寸完全贴合日常钢笔的外观比例，保证伪装效果的同时兼顾内部结构的布局合理性。渲染材质环节采用Keyshot对接SolidWorks模型文件，笔身主体赋予哑光枪灰色金属材质，模拟高强度合金钢的表面喷砂处理效果，调节金属粗糙度、反射率参数还原真实金属的哑光质感，笔夹、调节旋钮部分赋予亮面镀铬材质，与笔身形成材质层次对比，配套的弹药模型弹壳赋予黄铜金属材质，弹头采用铜被甲覆层材质，场景搭建采用浅灰色柔光摄影棚环境，添加柔和的环境反射与地面投影效果，最终呈现的渲染图清晰展现模型的外观细节与结构轮廓。结构原理上该模型还原了伪装式钢笔枪的核心工作逻辑，外观完全复刻日常书写钢笔的形态，通过旋转笔身中段的调节旋钮完成待击状态切换，按压尾端隐藏式击发按钮即可完成击发动作，内部集成了完整的击针、阻铁、复位弹簧、弹膛定位结构，可兼容对应口径的手枪弹药，笔夹结构既起到日常钢笔的便携固定作用，也作为结构加强筋提升笔身的结构强度，整体结构紧凑无外露的枪械特征，具备极强的伪装属性。软件兼容方面，模型除原生SolidWorks2011格式外，还导出了STEP、IGES、STL等通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia等主流三维设计软件，支持用户在此基础上进行结构修改、工程图导出等二次开发操作，STL格式可直接对接3D打印机完成实物原型的打印制作，满足不同设计场景下的文件使用需求。研发教学应用层面，该模型可作为特种机械结构设计、轻武器结构原理教学的典型案例，帮助学习者理解紧凑型机械结构的布局思路、参数化装配的设计方法，也可作为伪装式特种装备研发的结构参考原型，为同类小型便携机械产品的结构设计提供可借鉴的设计思路，同时也适合三维建模爱好者作为进阶练习素材，掌握复杂装配体的建模与运动仿真技巧。
