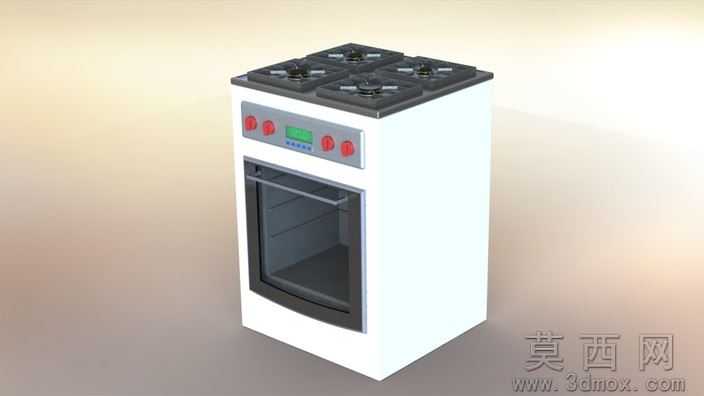

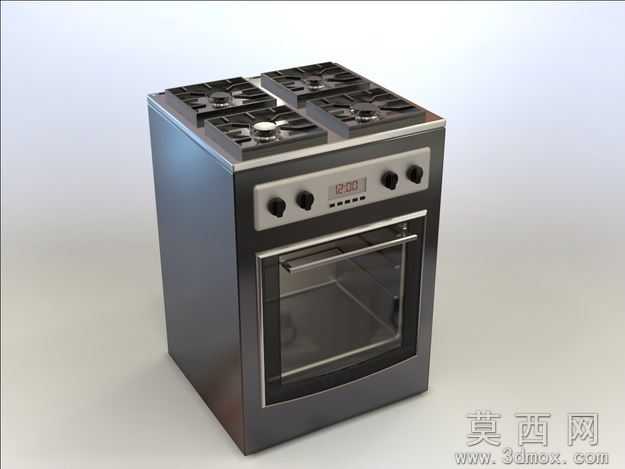

一体式燃气烤箱灶具UG三维设计模型

本模型为一体式燃气烤箱灶具的完整三维设计成果，建模阶段以真实家用嵌入式厨电产品的尺寸比例为基准，首先在UG NX软件中完成整体轮廓的草绘定位，通过拉伸、回转、扫掠等基础特征命令搭建灶具台面、烤箱腔体、控制面板的主体框架，再对炉头火盖、旋钮按键、烤箱门铰链、玻璃视窗等细分部件进行独立建模，通过布尔运算完成部件间的装配干涉检查，逐一修正配合间隙，确保所有结构件的装配逻辑符合实际产品的生产组装要求。参数设计环节严格遵循家用厨电的通用设计规范，灶具台面设置四组燃气炉头，对应独立的控制旋钮，烤箱腔体预留加热元件安装位与温控模块安装空间，控制面板的显示屏、调节旋钮位置符合人体操作高度，整体外形尺寸适配常规家用厨房的嵌入式安装开孔标准，所有圆角、倒角参数均做了工艺性优化，避免出现无法开模的尖锐结构。渲染材质环节针对不同部件做了精准的材质匹配，灶具台面与烤箱外壳采用拉丝不锈钢材质，调整金属粗糙度与反射参数还原真实金属质感，烤箱门采用耐高温钢化玻璃材质，设置半透明属性与轻微的环境反射效果，炉头火盖采用铸铁哑光材质，控制旋钮采用耐高温酚醛树脂材质，场景内添加柔和的环境光与补光，呈现出产品真实的商用展示效果。结构原理上，模型还原了一体式燃气烤箱的双层结构逻辑，上层为燃气灶具模块，四组炉头独立供气，对应阀体控制通路，下层为密闭烤箱腔体，通过燃气燃烧加热腔体内空气实现烘烤功能，烤箱门采用铰链连接结构可实现开合，控制面板的旋钮与内部阀体做了联动结构示意，清晰展现产品的功能分区与操作逻辑。软件兼容方面，模型除原生UG NX格式外，还提供STEP、IGES、STL等通用三维格式，可直接导入SolidWorks、AutoCAD等主流设计软件打开编辑，STL格式可直接用于3D打印验证，不同格式均保留了完整的部件分层结构，方便使用者根据需求调整修改。研发教学应用层面，该模型可作为家用厨电产品设计的参考案例，用于UG建模教学中的特征建模、装配设计、渲染表现等模块的实操练习，也可作为家电企业新产品研发的原型参考，帮助设计人员快速完成结构方案验证，同时也适用于厨房装修方案的效果展示，为家装设计提供真实的厨电模型素材。
