汉森压力释放阀二维工程设计图集

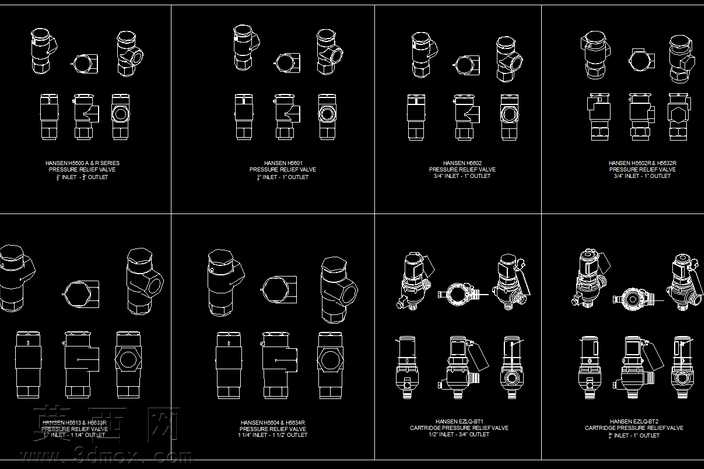

本套设计资料围绕汉森系列压力释放阀开展二维工程化设计，依托三维建模软件完成全系列阀型的参数化建模后，投影生成符合机械制图标准的二维工程视图，完整覆盖不同通径、不同接口形式、不同出口配置的压力释放阀产品结构。设计过程中首先梳理压力释放阀的核心功能逻辑，明确其作为管路系统超压保护元件的定位，针对入口侧、阀体腔、泄压出口三大核心结构段进行参数化建模，统一不同规格阀件的视图表达规范，每款阀型均配置正视图、侧视图、俯视图以及局部细节放大视图，清晰展示阀体的外轮廓造型、接口螺纹规格、调节旋钮结构、泄压出口朝向、安装定位基准等关键设计要素。在二维视图生成环节，严格遵循机械制图的线型规范，采用粗实线表达阀体可见外轮廓，细实线绘制螺纹牙底、剖面示意等辅助内容，确保视图投影关系准确，无错线漏线，能够直接用于生产加工环节的尺寸核对、工艺编排参考。设计阶段充分考虑不同应用场景的适配需求，涵盖内螺纹入口侧接、外螺纹出口侧接、多口径适配等多种结构变体，每类变体的视图均独立排布，标注清晰的结构区分点，方便设计人员快速识别不同型号的结构差异。整套二维图集的结构排布逻辑清晰，从单阀多视图表达，到同系列不同规格阀型的对比排布，再到带操作手柄的特殊款型结构展示，形成完整的阀件二维设计体系，既可以作为新产品开发的设计参考模板，也可用于现有产品的改型迭代、加工工艺核对、装配指导等场景，能够有效缩短阀类产品的设计开发周期，保障二维工程资料的规范性与准确性，为压力释放阀的生产制造、选型适配、安装维护提供可靠的图纸支撑。
